Система звукоизоляции перегородки «Базовая 1»

Система звукоизоляции перегородки «Базовая 1»

Скачать технический лист
Скачать инструкцию по монтажу
Видеоинструкция
по монтажу
  • Применение
    перегородка
  • Конструкция
    один каркас
  • Система
    стандарт
  • Преимущества
    существенное снижение бытового шума

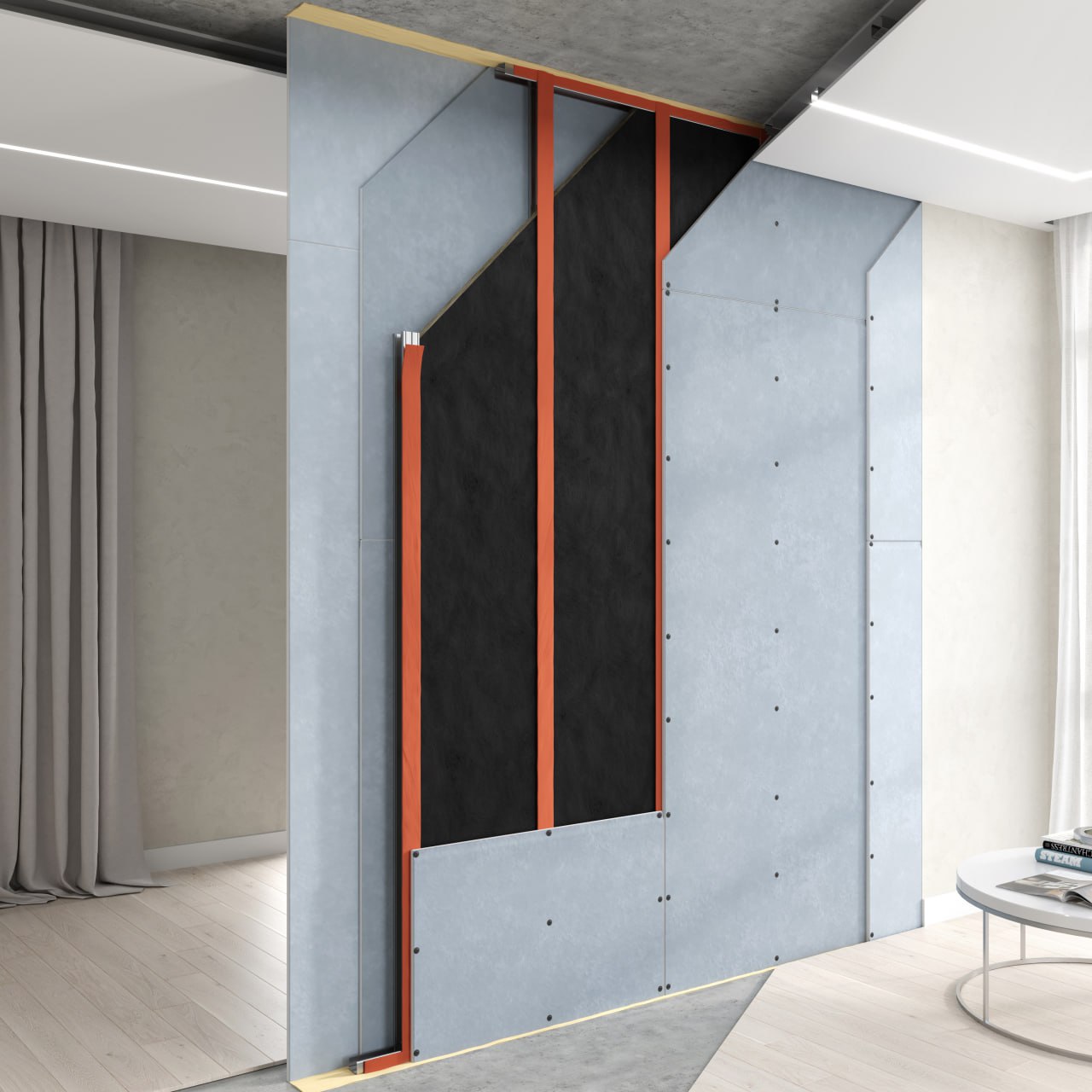

Система звукоизоляции перегородки «Базовая 1»

Описание

Базовая звукоизоляционная система для разделения двух помещений. Применяется в гостиницах, кабинетах,  переговорных, производственных цехах и т.п. Позволяет добиться снижения бытового шума до нормативных значений, предусмотренных СП 51.13330.2011 "Защита от шума" (Актуализированная редакция СНиП 23-03-2003). Основным элементом системы являются усиленные гипсокартонные листы ГКЛЗ АкустикГипс.
Материалы в составе
Расход упк/ м2
фото: СтопЗвук БП СтопЗвук БП Премиум
Расход штук м2: 0.42
 0.417
фото: Герметик виброакустический Сонетик (Sonetik) Силикон Герметик виброакустический Сонетик (Sonetik) Силикон, 310 мл
Расход штук м2: 0.5
 0.5
фото: Лента Виброфлор Лента Виброфлор
Расход штук м2: 0.14
 0.14
фото: Виброшайбы Виброшайба
Расход штук м2: 0.1
 0.1
фото: Лента уплотнительная СтопЗвук DB Лента уплотнительная СтопЗвук DB
Расход штук м2: 0.29
 0.285
фото: ГКЛЗ АкустикГипс ГКЛЗ АкустикГипс (2м х 1,2м х 12,5мм)
Расход штук м2: 1.83
 1.833
фото: Профильная система АкустикГипс Профиль АкустикГипс (AcousticGyps) ПС Усиленный 50/50, 3м
Расход штук м2: 1
 1
фото: Профильная система АкустикГипс Профиль АкустикГипс (AcousticGyps) ПН Усиленный 50/40, 3м
Расход штук м2: 0.3
 0.3
фото: Саморезы TC-XTN Саморезы ТС-XTN 3.9х25 (500 шт.)
Расход штук м2: 0.1
 0.1
фото: Саморезы TC-XTN Саморезы ТС-XTN-F 3.9х41 (500 шт.)
Расход штук м2: 0.16
 0.16
фото: Саморезы ТС Саморезы ТС-ММ 4.2х13 (1000 шт.)
Расход штук м2: 0.02
 0.015
фото: Дюбель-гвозди Дюбель-гвоздь ТС-ДГ 6/60 PRO (100 шт.)
Расход штук м2: 0.04
 0.035

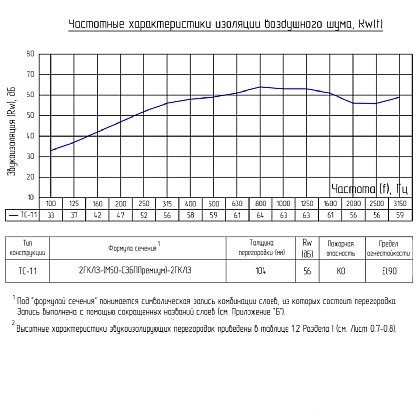

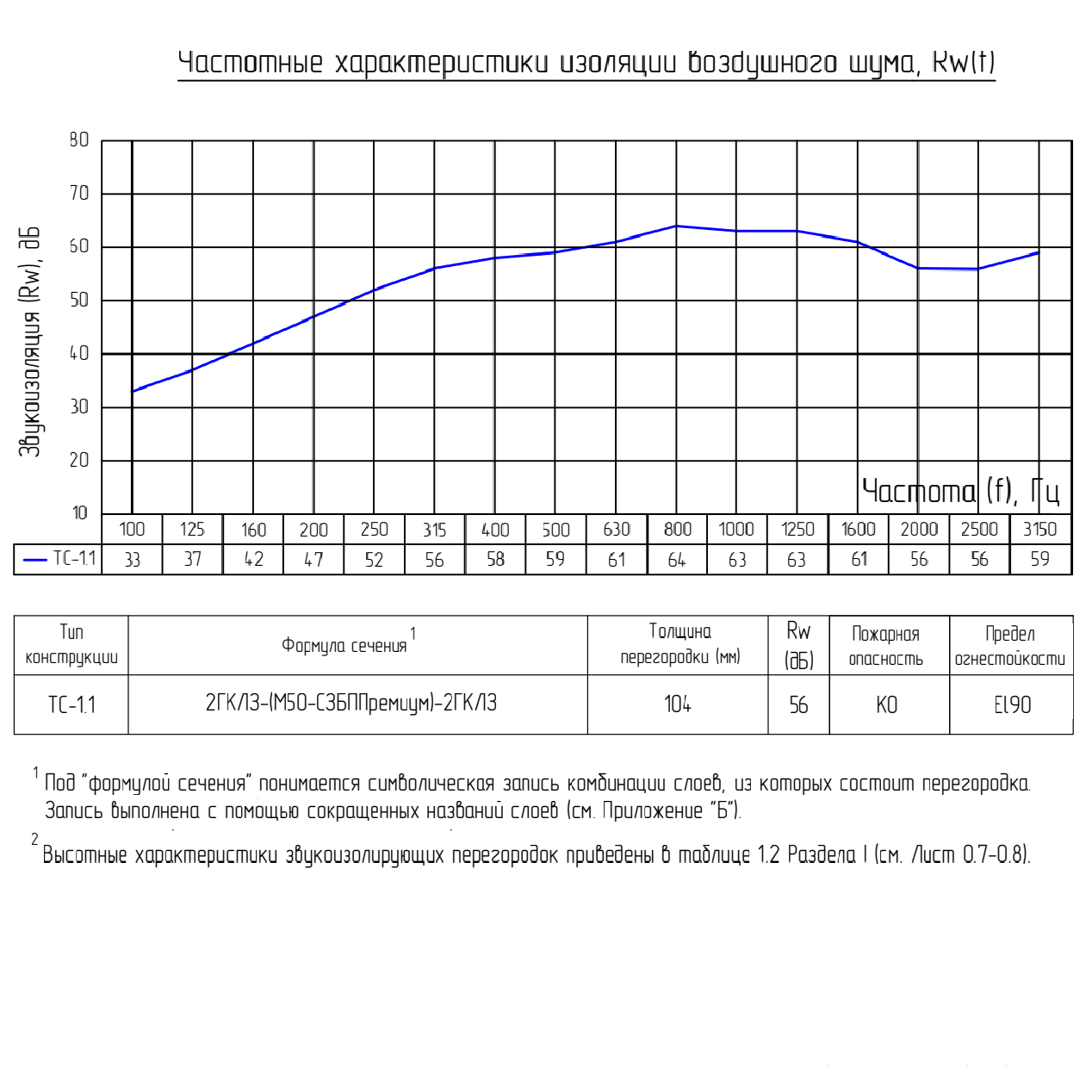

Техническая информация
Техническая информация
Техническая информация

Расчёт прочностных характеристик перегородки «Базовая 1»

Шаг профиля, мм
 Допустимая высота, м
600
 4,5
400
 5,5
300
 6,5
