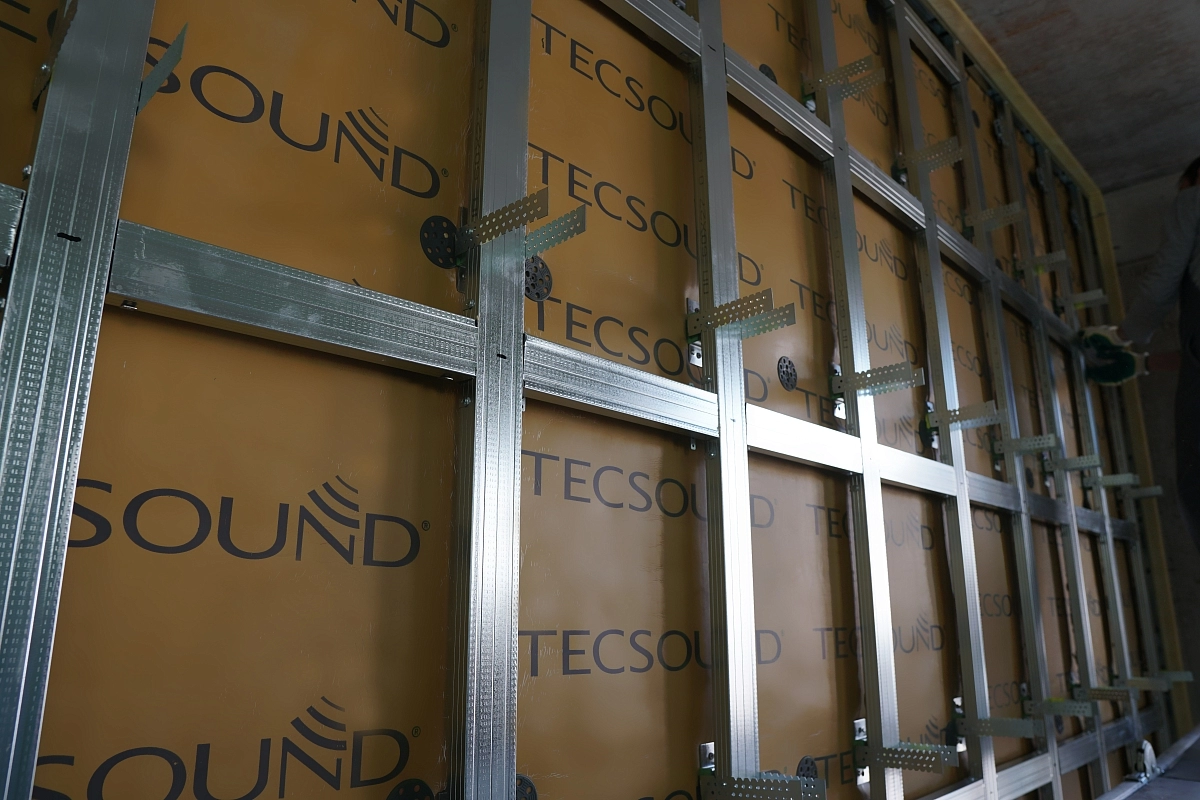

Перед началом монтажа звукоизоляционного каркаса периметр стены/потолка оклеивается вибродемпфирующей лентой СтопЗвук V или лентой Виброфлор. Крепление направляющего профиля ПН производится через ленту ленту с шагом 250-300 мм. При использовании ленты Виброфлор профиль следует фиксировать через новые отверстия, просверливая их вместе с лентой. Это ускорит монтаж и исключит наматывание материала на сверло.
Профиль ПП рекомендуется крепить на виброподвесы Сонокреп. На поверхность профилей наклеивается демпферная лента для снижения передачи вибраций, внутреннее пространство заполняется звукопоглощающими плитами СтопЗвук БП.
Более подробно устройство каркасных звукоизоляционных конструкций описано в разделе «Готовые решения».

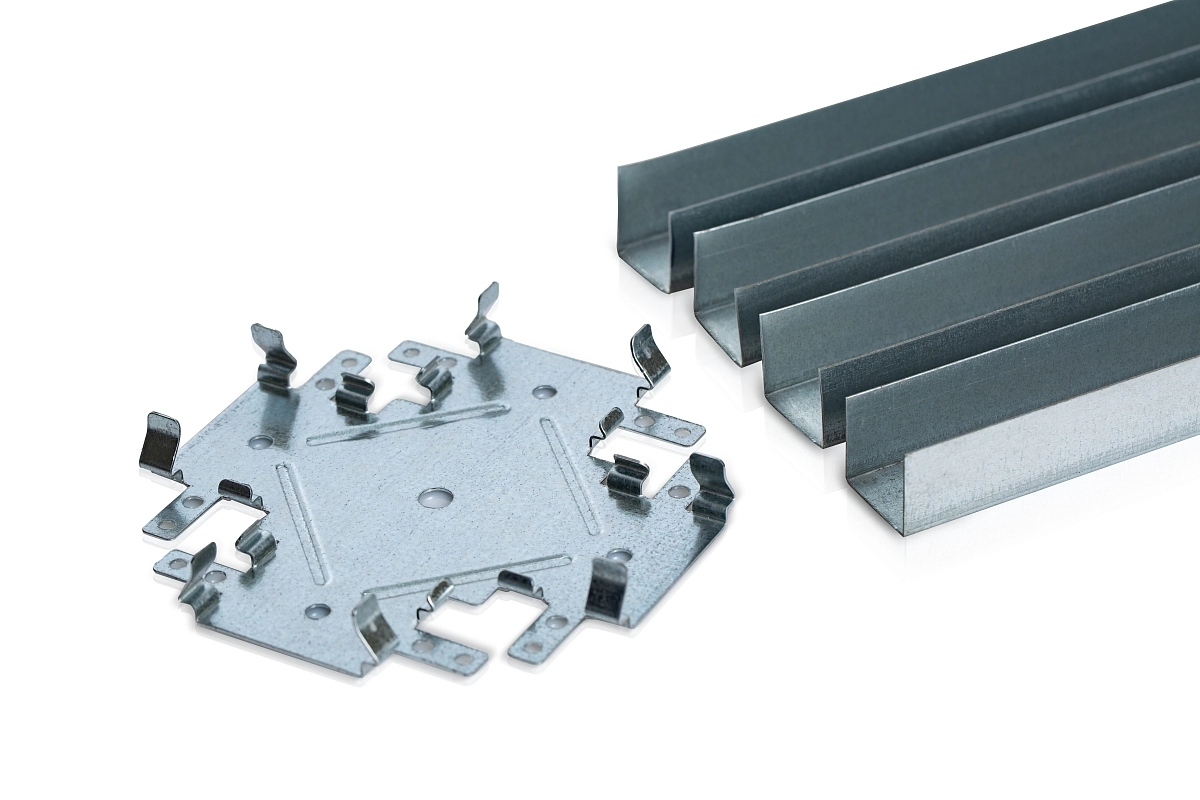

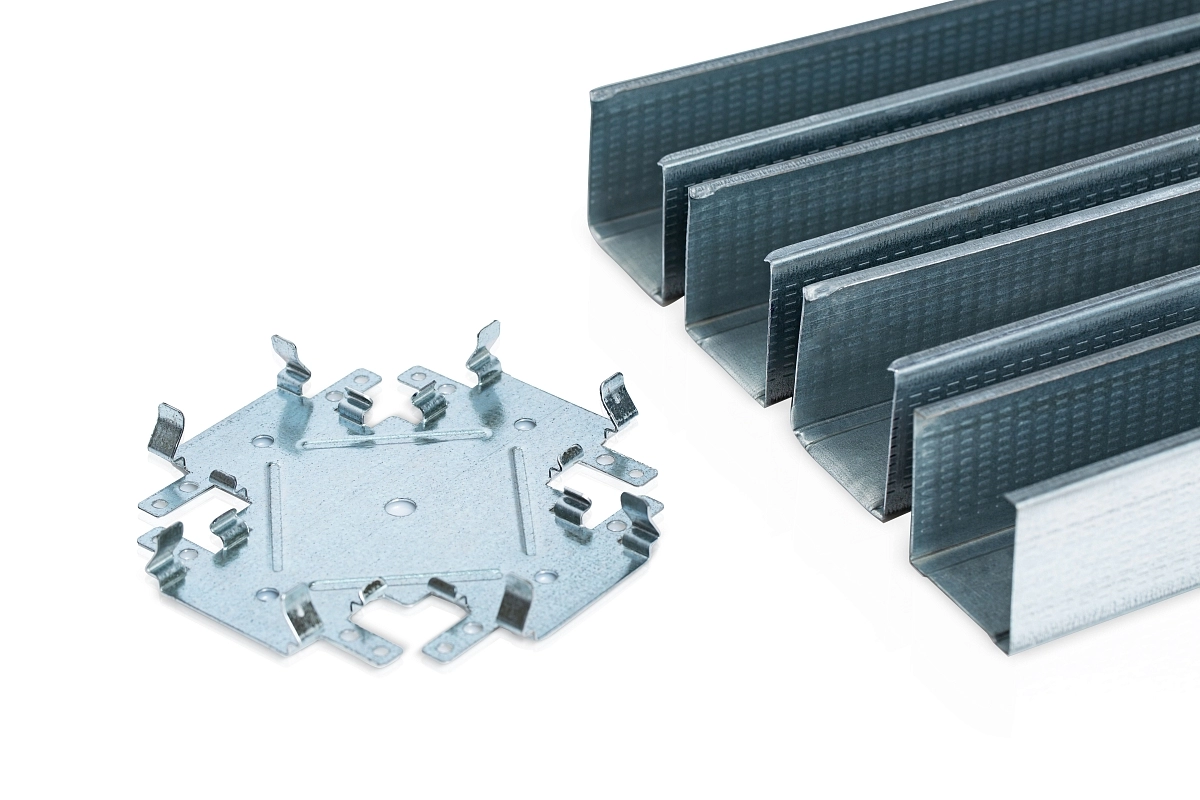

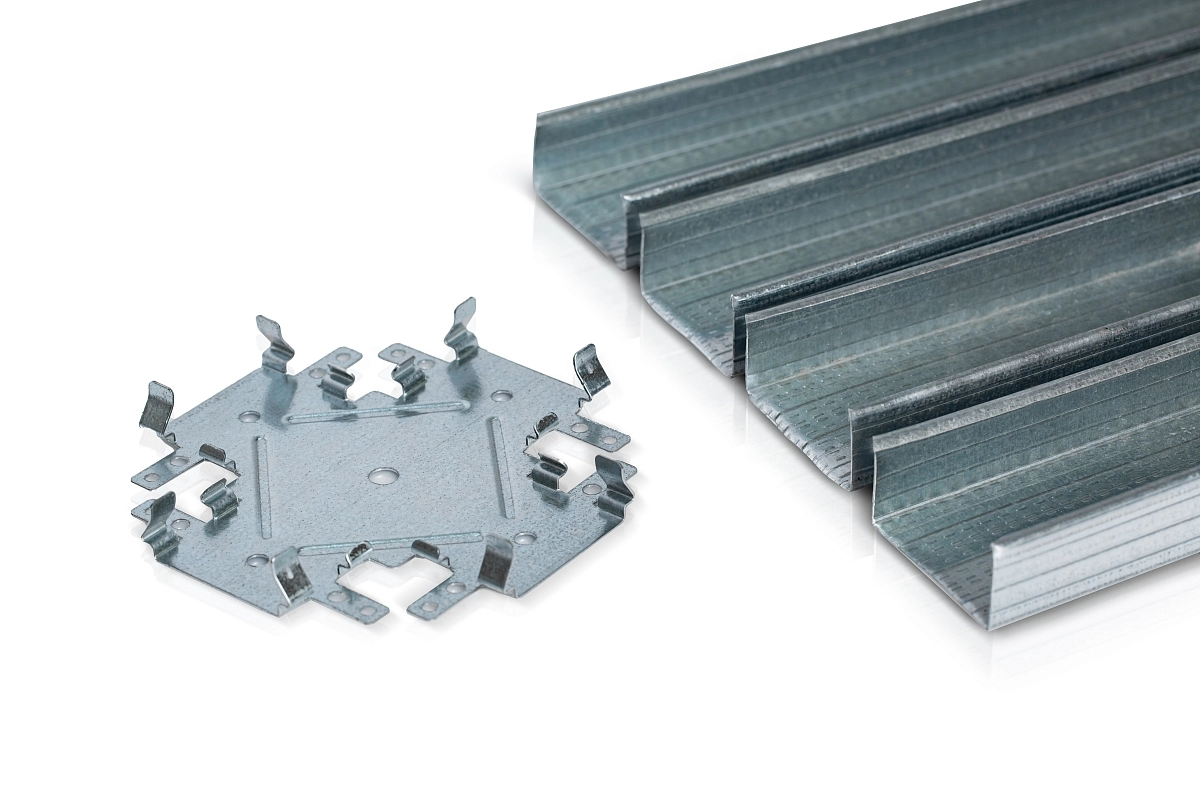

Профильная система АкустикГипс
Профильная система АкустикГипс применяется для устройства каркасных перегородок, каркасно-обшивных конструкций стен и потолка.
-
Назначениепрофильные каркасы для крепления различных листовых материалов
-
Звукоизоляциявозможность обшивки тяжёлыми материалами, применяемыми в звукоизоляции
-
Составвысококачественная оцинкованная сталь 0,6 мм
-
Применениекаркасы межкомнатных звукоизоляционных перегородок и обшивок стен, потолков
Описание
Профильная система АкустикГипс применяется в системе сухого строительства для создания каркасов, различающихся по конструкции и назначению. На основе профилей формируются сборные перегородки, звукоизоляционная облицовка стен и подвесных потолков. При необходимости каркас заполняется минеральной ватой в сочетании с другими звукоизоляционными материалами, а также служит жестким основанием для крепления различных листовых материалов. Рекомендуется к применению в системах с ГКЛЗ АкустикГипс.
Профили выполняются методом холодной прокатки стальной ленты. Производятся из высококачественной стали толщиной 0,6 мм, что обеспечивает жесткость конструкции, прочное крепление шурупа и делает возможным обшивку тяжелыми материалами в несколько слоев. Конструкцию усиливают специальные ребра жесткости. Защитный слой углекислого цинка обеспечивает долговечность, устойчивость к внешним воздействиям и коррозии.
Надежный и устойчивый профильный каркас важен для создания эффективных звукоизоляционных конструкций, а также исключает появление трещин в стыках листов после финишной отделки.
Профили выполняются методом холодной прокатки стальной ленты. Производятся из высококачественной стали толщиной 0,6 мм, что обеспечивает жесткость конструкции, прочное крепление шурупа и делает возможным обшивку тяжелыми материалами в несколько слоев. Конструкцию усиливают специальные ребра жесткости. Защитный слой углекислого цинка обеспечивает долговечность, устойчивость к внешним воздействиям и коррозии.
Надежный и устойчивый профильный каркас важен для создания эффективных звукоизоляционных конструкций, а также исключает появление трещин в стыках листов после финишной отделки.
Все профили проходят строгий контроль качества и имеют маркировку АкустикГипс для предотвращения подделок.
Преимущества
01
Надёжность и стабильность
02
Высококачественная сталь толщиной 0,6 мм
03
Рёбра жёсткости обеспечивают высокую прочность возводимых конструкций
04
Удобное крепление листовых материалов
05
Точные размеры и постоянный контроль продукции
06
Специальная маркировка, препятствующая подделкам
Модификации
Название | Длина, м | Ширина, мм | Высота, мм |
---|---|---|---|
Профиль АкустикГипс ПП Усиленный 60/27, 3м |
3 |
60 |
27 |
Профиль АкустикГипс ППН Усиленный 27/28, 3м | 3 | 27 | 28 |
Профиль АкустикГипс ПС Усиленный 50/50, 3м | 3 | 50 |
50 |
Профиль АкустикГипс ПН Усиленный 50/40, 3м | 3 | 50 |
40 |
Профиль АкустикГипс ПC Усиленный 75/50, 3м | 3 | 75 | 50 |
Профиль АкустикГипс ПН Усиленный 75/40, 3м | 3 |
75 |
40 |
Профиль АкустикГипс ПС Усиленный 100/50, 3м | 3 | 100 | 50 |
Профиль АкустикГипс ПН Усиленный 100/40, 3м | 3 |
100 |
40 |
Соединитель одноуровневый АкустикГипс (Краб) для ПП 60/27 |
|
|
|
Подвес прямой АкустикГипс для ПП 60/27, 0,9мм |
|
|
|
Удлинитель АкустикГипс для ПП 60/27 |

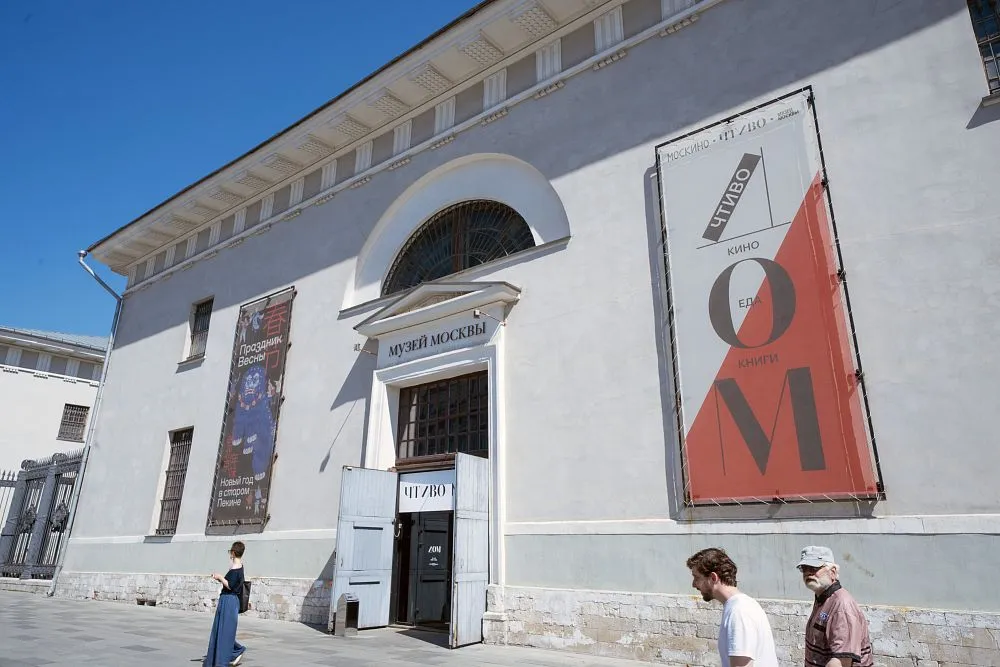

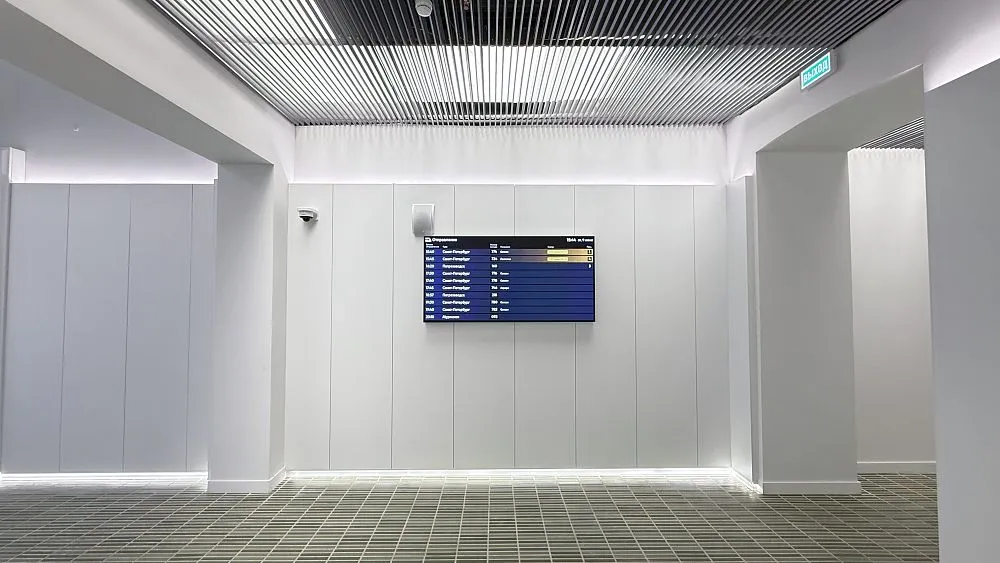

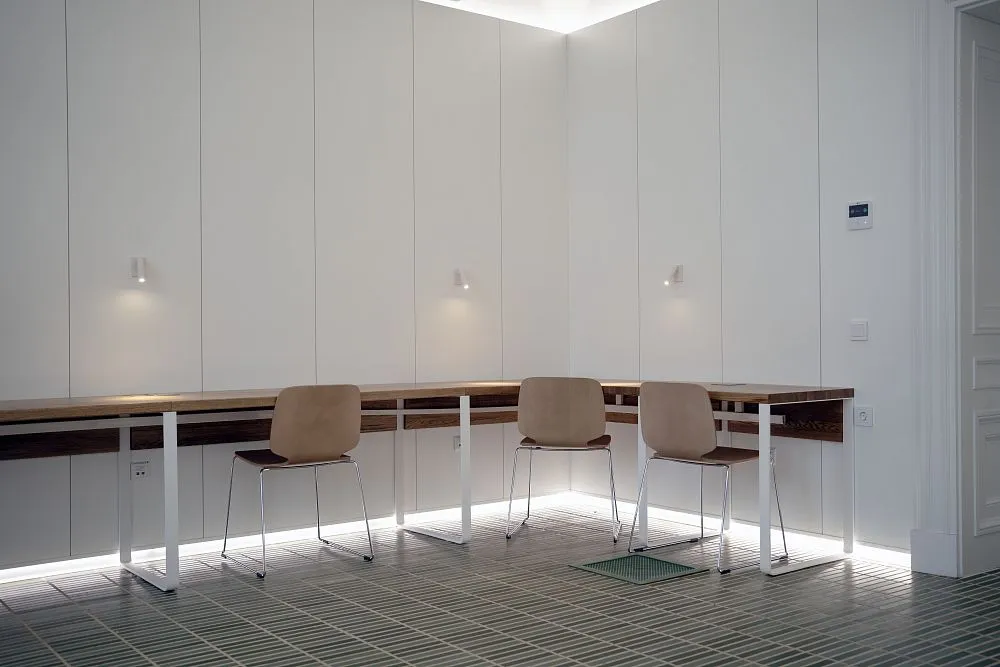

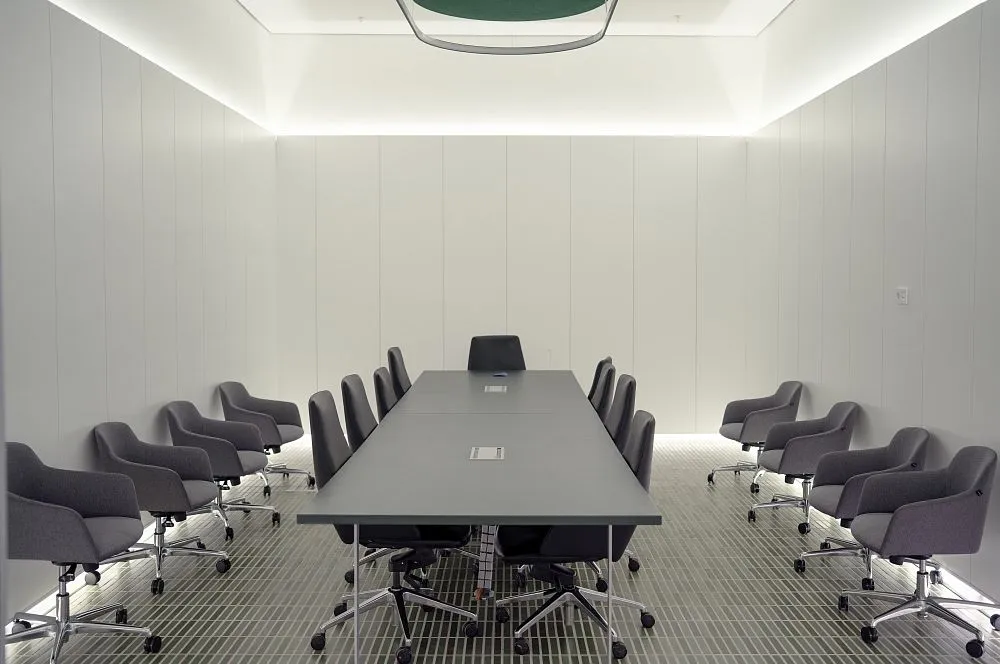

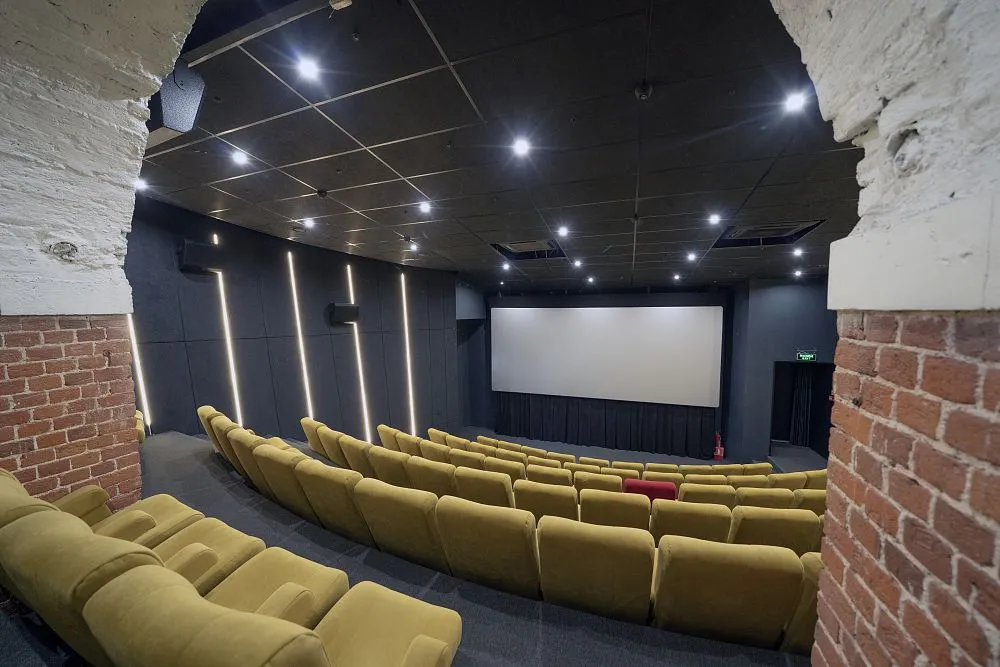

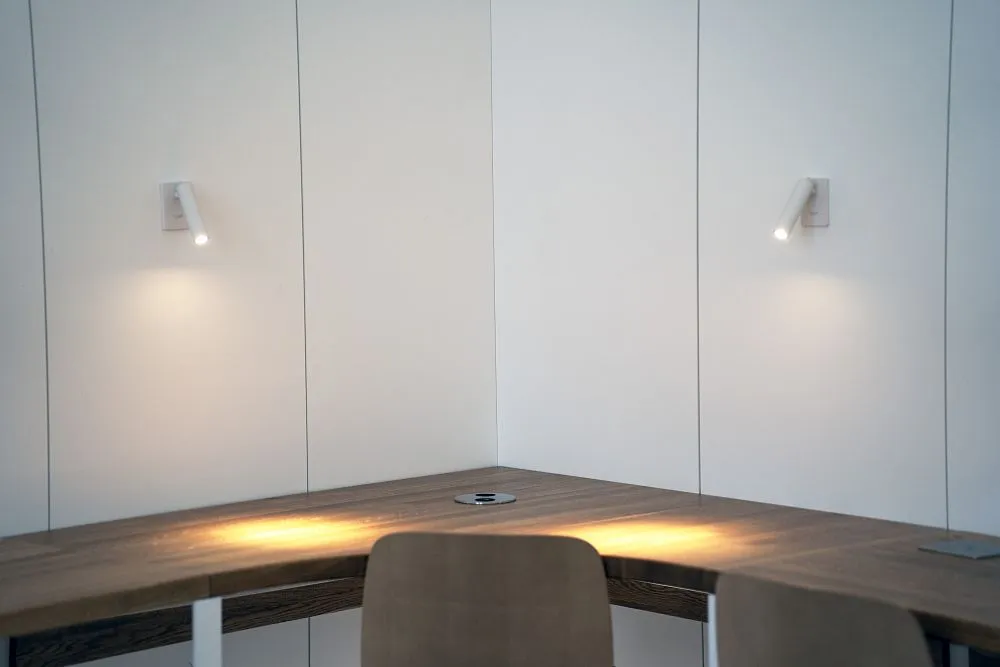

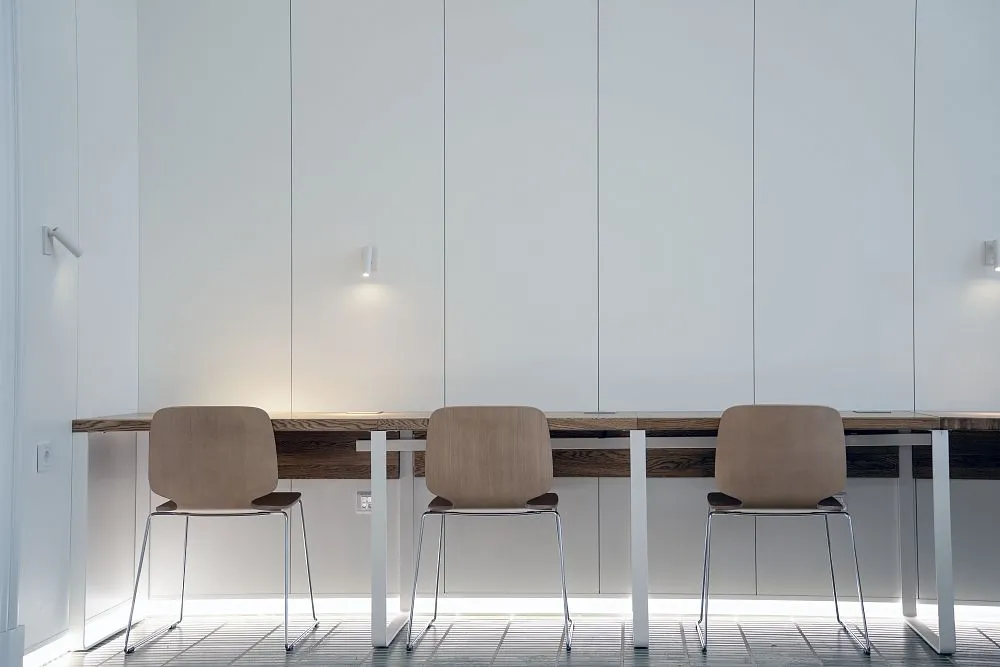

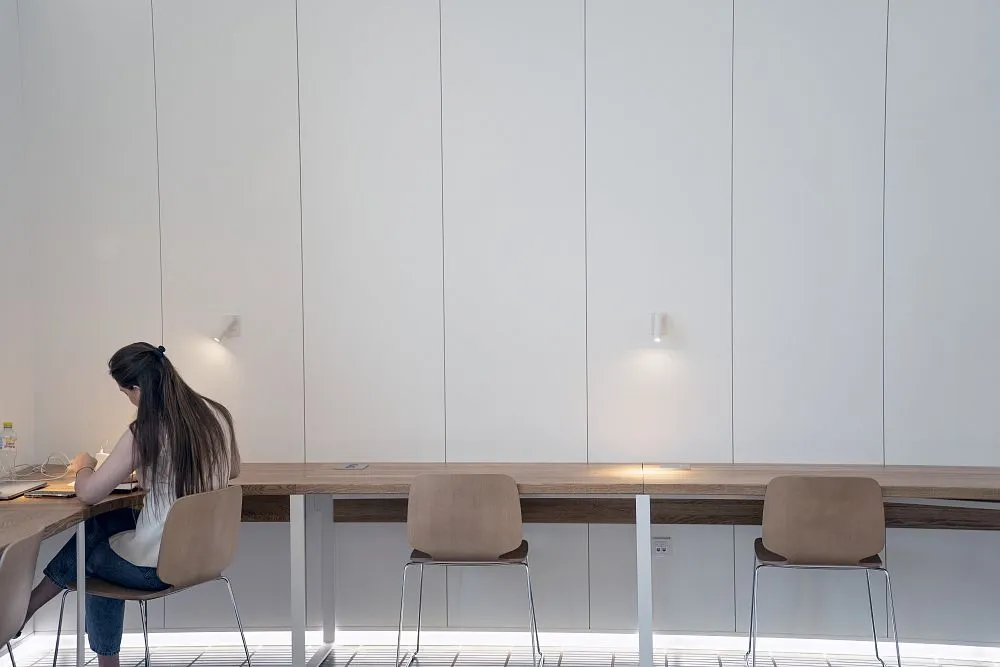

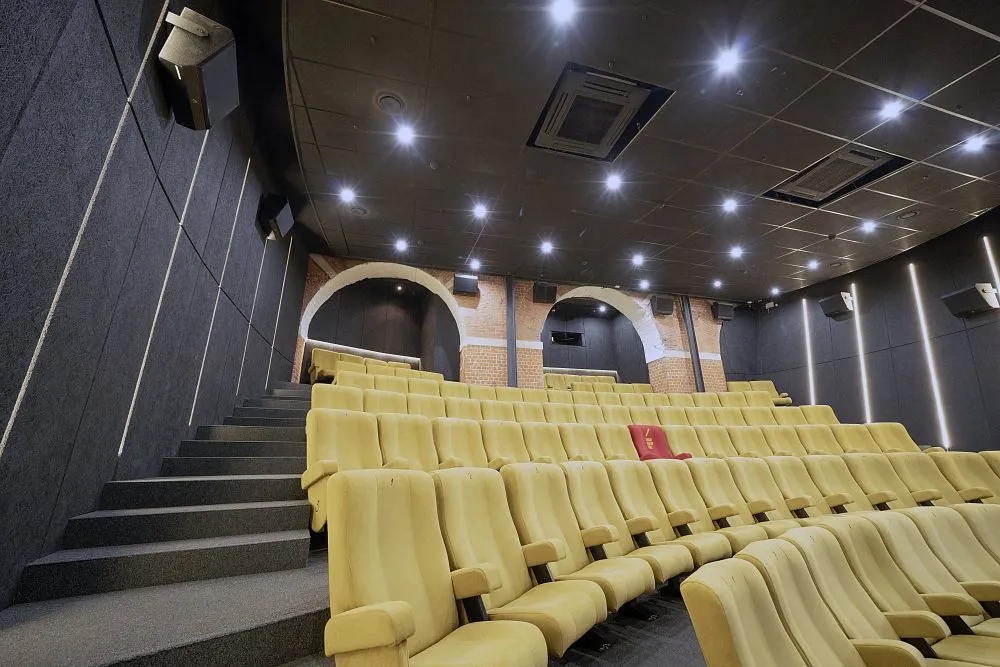

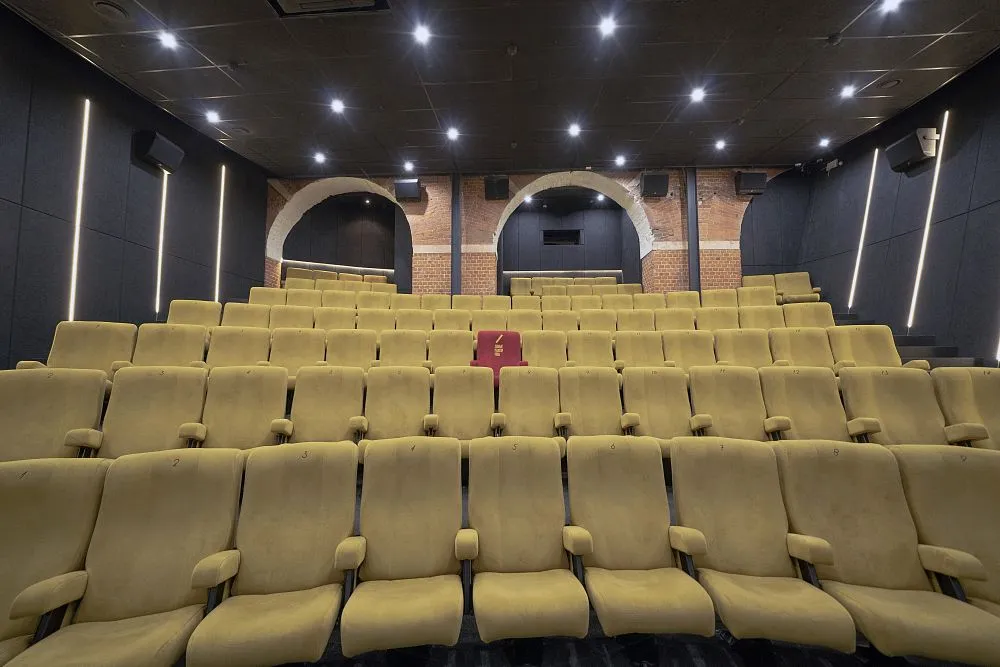

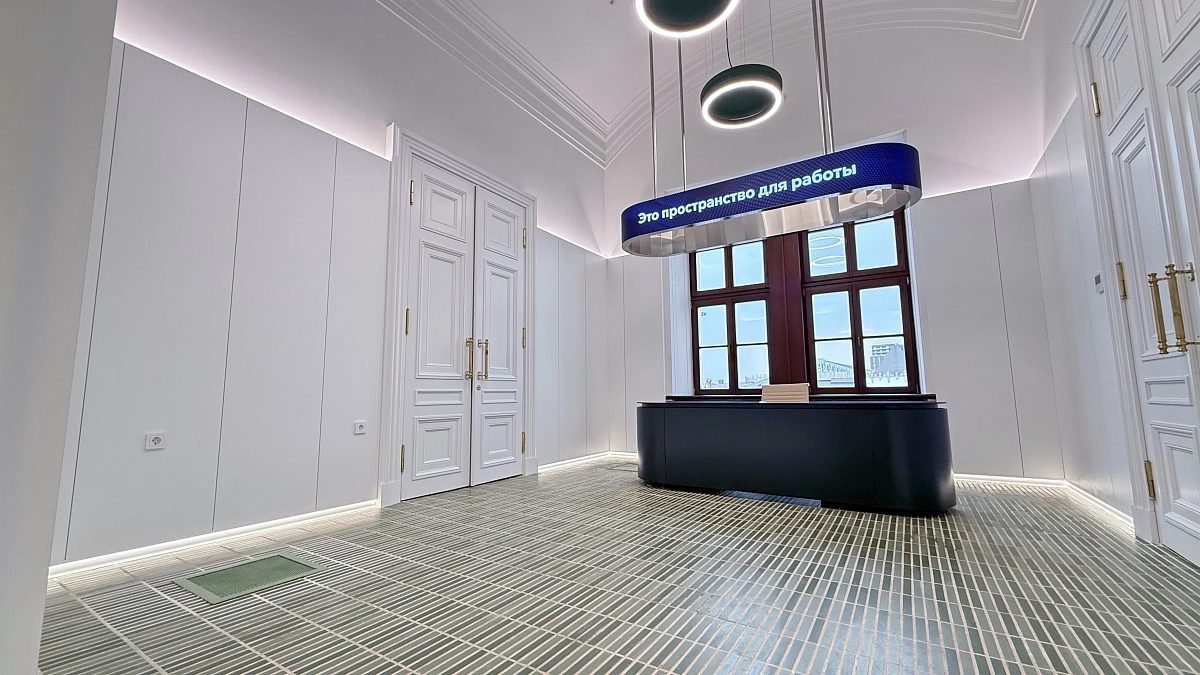

Галерея
Монтаж
Хранение и транспортировка
Модификации | Упаковка | Профилей в брикете, шт |
Брикетов на палете, шт |
Профилей в брикете, м.п. |
Профилей на палете, м.п. | Размер палеты (ВхШхД), мм | Вес палеты, кг |
---|---|---|---|---|---|---|---|
АкустикГипс ПН 28х27 |
брикет |
24 | 24 | 72 | 1728 | 330х930х3000 | 620 |
АкустикГипс ПН 50х40 | брикет | 12 | 36 | 36 | 1296 | 550х930х3000 | 757 |
АкустикГипс ПН 75х40 | брикет |
12 |
24 | 36 | 864 | 550х930х3000 | 615 |
АкустикГипс ПН 100х40 | брикет |
12 |
24 |
36 |
864 | 700х920х3000 |
717 |
АкустикГипс ПП 60х27 | брикет |
18 |
35 |
54 |
1890 | 680х930х3000 |
1080 |
АкустикГипс ПС 50х50 | брикет |
12 |
36 | 36 | 1296 | 690х930х3000 |
946 |
АкустикГипс ПС 75х50 | брикет |
12 |
24 | 36 | 864 | 690х930х3000 |
737 |
АкустикГипс ПС 100х50 | брикет |
12 |
18 |
36 | 648 | 690х910х3000 |
632 |
Профили АкустикГипс грузятся поштучно, а также кратно брикетам и палетам, в зависимости от заказа.
