Akustiline Medico E

Akustiline (Акустилайн) Medico Е – это гигиеничные акустические панели из пожаробезопасного минерального волокна, предназначенные для подвесных потолков. Подходят для применения в медицинских учреждениях. Кромка Е обеспечивает монтаж элементов с декоративным теневым контуром.

Скачать технический лист

Скачать инструкцию по монтажу

Применение

подвесные потолки для медицинских учреждений
Акустика

снижение гулкости и улучшение акустики в помещении
Состав

пожаробезопасное минеральное волокно, гигиеничное звукопроницаемое покрытие Medico (ISO 5)
Дизайн

возможность окрашивания по каталогу RAL

Akustiline Medico E

/catalog/dekorativnye-materialy/akustiline-medico/akustiline-medico-e/

Применение

подвесные потолки для медицинских учреждений
Акустика

снижение гулкости и улучшение акустики в помещении
Состав

пожаробезопасное минеральное волокно, гигиеничное звукопроницаемое покрытие Medico (ISO 5)
Дизайн

возможность окрашивания по каталогу RAL

Скачать технический лист

Скачать инструкцию по монтажу

Описание

Akustiline (Акустилайн) Medico с кромкой Е – это гигиеничные акустические панели для подвесных потолков, облицованные ударопрочным звукопроницаемым покрытием Medico (класс ISO 5). Подходят для применения в особо чистых помещениях (класс А), медицинских и лечебно-профилактических учреждениях, детских дошкольных учреждениях, лабораториях, кухнях, столовых и др.

Панели изготавливаются из пожаробезопасного минерального волокна, обладающего высоким коэффициентом звукопоглощения, благодаря чему способствуют снижению шума и созданию акустического комфорта в помещении.

Akustiline (Акустилайн) Medico Е отвечает всем гигиеническим требованиям для объектов с повышенными санитарными требованиями. Материал не поддерживает развитие стафилококка (MRSA), бактерий и микроорганизмов, имеет окрашенную кромку, хорошо поддаётся влажной очистке и дезинфекции в соответствии с СП 2.1.3678-20.

Е-кромка монтаж с утопленным профилем, при котором между элементами образуется небольшое углубление. В результате возникает теневой контур по периметру панели, который становится декоративным элементом потолка в интерьере.

Панели линейки Akustiline (Акустилайн) Medico E имеют квадратную и прямоугольную форму. Выпускаются в базовом белом цвете, но могут быть окрашены в любой цвет по каталогу RAL.

Класс пожарной опасности КМ1.

Монтаж может производиться с использованием подвесной системы Акустилайн Т24 или Акустилайн Т15.

Преимущества

01 Звукопроницаемое покрытие Medico класса ISO 5

02 Улучшение акустического комфорта в помещении

03 Простая уборка и дезинфекция

04 Визуальный контур по периметру панелей

05 Окрашивание по каталогу RAL

06 Категория пожаробезопасности КМ1

Запросить сотрудничество Перейти в интернет-магазин цена от 5 000 руб/м²^*

Модификации

Название	Размер, м	Толщина, мм	Площадь, м²	Окрашивание	Кромка	Наличие складского остатка
Akustiline Medico Е24	0,6 х 0,6	15	0,36	Белый RAL 9003 по каталогу RAL	Кромка Е24	под заказ
Akustiline Medico Е24	1,2 х 0,6	15	0,72	Белый RAL 9003 по каталогу RAL	Кромка Е24	под заказ
Akustiline Medico Е15	0,6 х 0,6	15	0,36	Белый RAL 9003 по каталогу RAL	Кромка Е15	под заказ
Akustiline Medico Е15	1,2 х 0,6	15	0,72	Белый RAL 9003 по каталогу RAL	Кромка Е15	под заказ

*Допустимые отклонения по размерам ±1%.

Галерея

Все фото

Материал

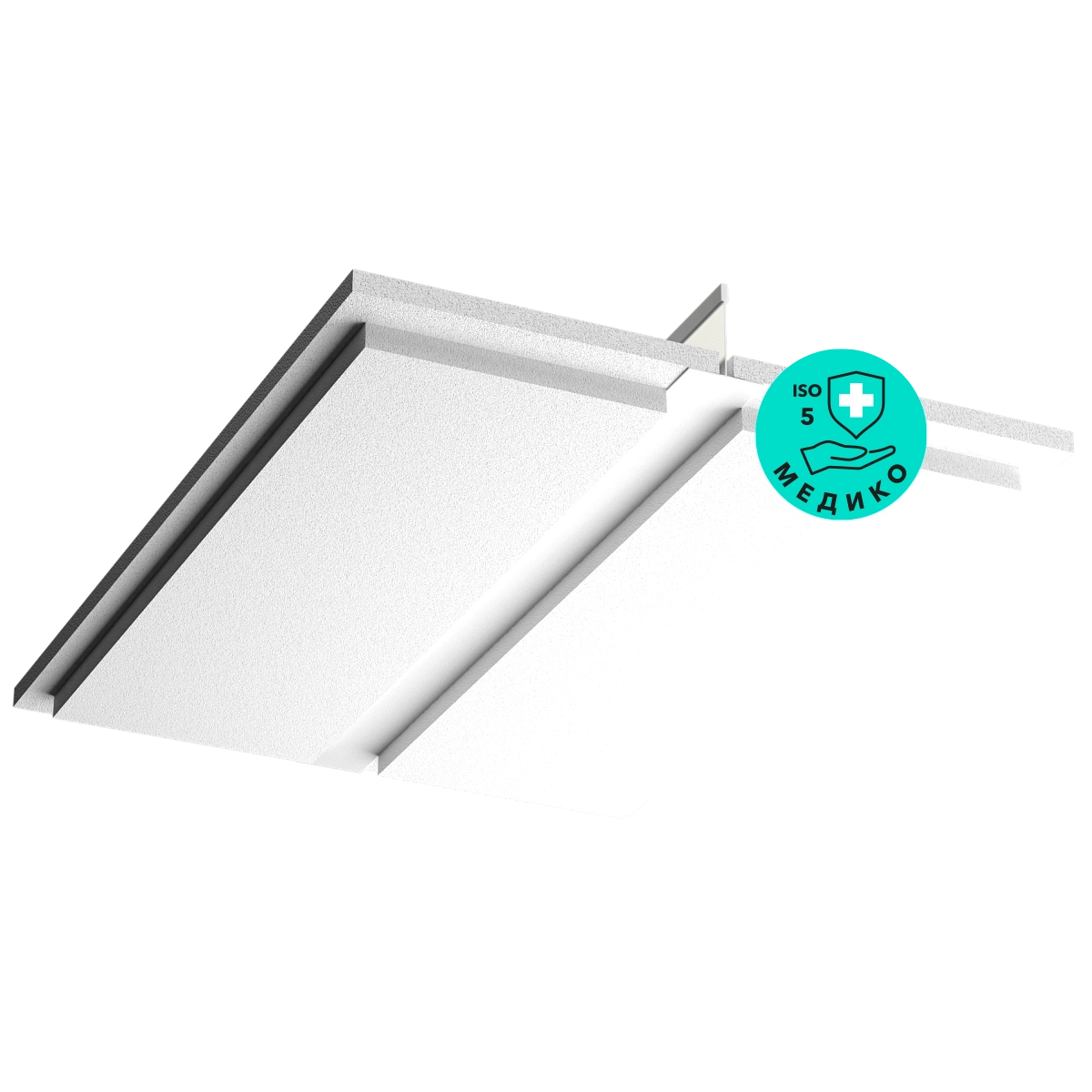

Akustiline Medico E24

Полускрытый монтаж потолков

Кромка Е24

Стык панелей Akustiline Medico E24

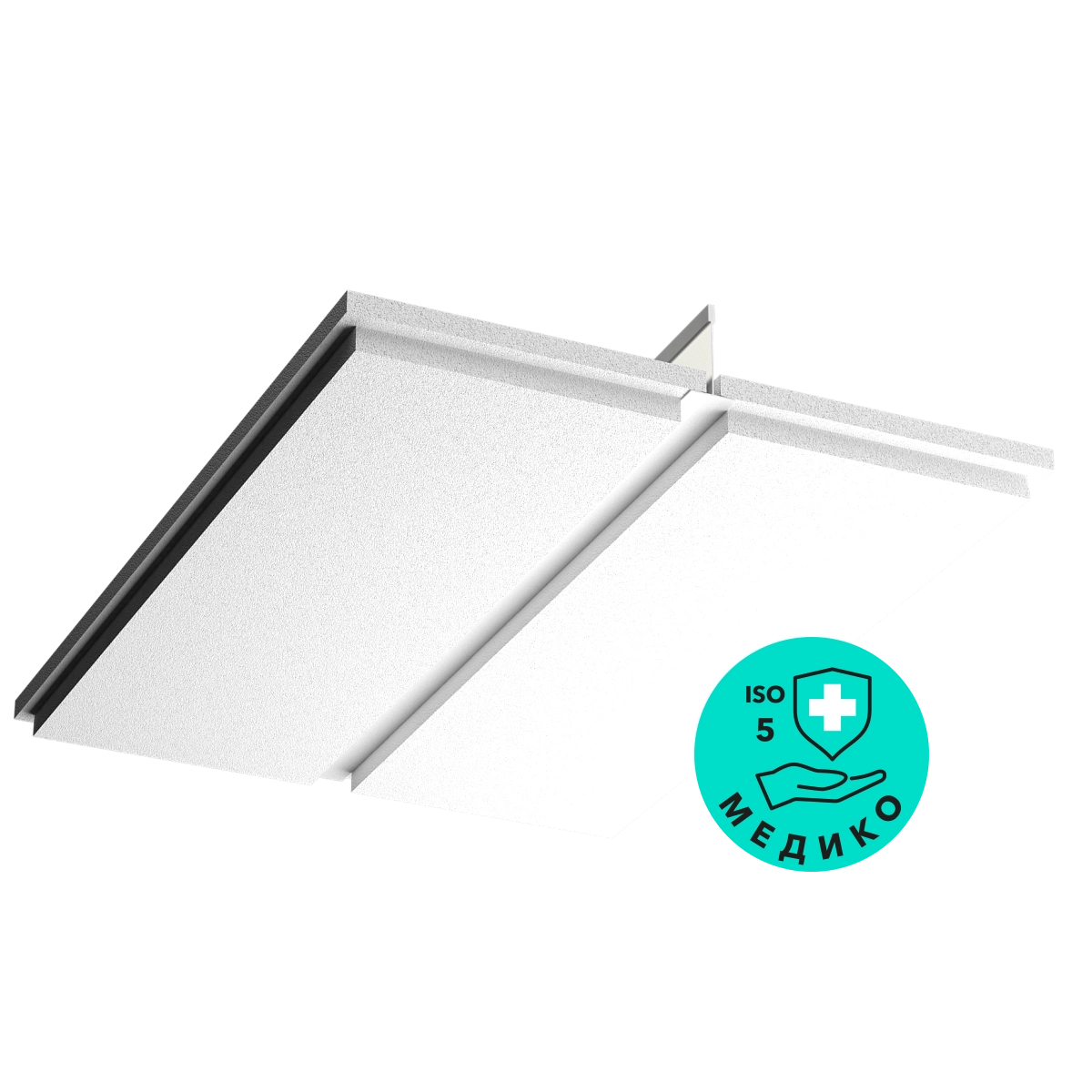

Akustiline Medico E15

Кромка Е15

Стык панелей Akustiline Medico E15

Кромка Е15

Потолок Акустилайн Медико Е с прижимной клипсой

Кромка Е15

Стык панелей Akustiline Medico E

Дополнительное описание

Область применения медицинских потолков Akustiline (Акустилайн) Medico E:

Декоративная акустическая отделка потолков в медицинских учреждениях (поликлиниках, больницах, роддомах, стоматологиях и др.), санаториях, детских дошкольных учреждениях, кухнях, столовых, объектах общепита и т.д.

Комплектация:

Подвесная система Акустилайн Т24 или Акустилайн Т15.
При монтаже панелей также необходимо использовать прижимные клипсы для профиля Акустилайн Т15 и Т24.

Подвесные потолки и баффлы Akustiline Medico разработаны специально для помещений, к которым применяются стандартные гигиенические требования для использования в медицинских учреждениях.

Согласно санитарно-эпидемиологическим требованиям к эксплуатации помещений, оказывающих медицинские услуги (СП 2.1.3678-20), материалы, из которых изготовлены потолки, должны обеспечивать возможность проведения влажной очистки и дезинфекции. Элементы потолков должны фиксироваться без возможности сдвигания при уборке. Также в помещениях классов чистоты* А и Б в воздухе не должно быть золотистого стафилококка.

Потолочные панели Akustiline Medico не поддерживают рост стафилококка (MRSA) и обеспечивают низкий уровень эмиссии частиц, а также отвечают требованиям пожарной безопасности (класс КМ1). Гигиеничное звукопроницаемое покрытие Medico соответствует классу 100 (ISO5) по ГОСТ ИСО 14644-1 или Р5 (100) по ГОСТ Р 50766-95.

Потолки Akustiline Medico выдерживают очистку под давлением, влажную уборку и дезинфекцию. Их применение в помещениях класса А возможно при соблюдении всех норм вентиляции, предусмотренных СП 2.1.3678-20 для такого класса помещений.

*Классы чистых помещений по стандарту ГОСТ ИСО 14644-1

Класс А. К этой категории относятся особо чистые помещения, предназначенные для производства препаратов в асептических условиях, проведение хирургических операций, послеоперационные и реанимационные залы, палаты интенсивной терапии, родовые и др. Асептические условия обеспечиваются технологией ламинарного (однонаправленного) потока воздуха при вентилировании. Тип зоны по ISO: ISO 4,8.

Класс Б. Помещения, которые относятся к этой категории, также обеспечивают стерильность. К ним относятся кабинеты врачей, кабинеты функциональной диагностики, процедурные отделения магнитно-резонансной томографии, палаты для пациентов, помещения для производства лекарств и др. Концентрация частиц в оснащенном состоянии практически такая же, как в помещениях класса А, однако различаются показатели в состоянии эксплуатации. Тип зоны по ISO: ISO 5.

Параметры чистоты определяются максимально допустимом количестве частиц в 1 куб. метре воздуха.

Чистая зона класса А:

До начала работы		В эксплуатируемом состоянии
0,5 мкм	5,0 мкм	0,5 мкм	5,0 мкм
3520	20	3520	20

Чистая зона класса Б:

До начала работы		В эксплуатируемом состоянии
0,5 мкм	5,0 мкм	0,5 мкм	5,0 мкм
3520	29	352000	2900

Максимально допустимые концентрации частиц для класса ISO5

Размеры частиц, мкм	0,1	0,2	0,3	0,5	1,0	5,0
Максимально допустимые концентрации, частиц/м	100000	23700	10200	3520	832	29

Характеристики

Показатели панели
Класс пожаробезопасности	КМ1 (Г1, В1, Д1,Т1)
Влагостойкость относительной влажности при 35^оС	95%
Плотность	130±10 кг/м³
Нагрузка на конструкцию, кг /м² (без учёта подсистемы)	1,950

Показатели покрытия
Поверхность	белая гладкая
Поверхностная плотность	210-260 г/м²
Белизна	84%
Прочность на разрыв	454 N/мм
Термическое сопротивление	≥0,4 (м², к)/W
Светоотражение, в зависимости от цвета	12% - 86%

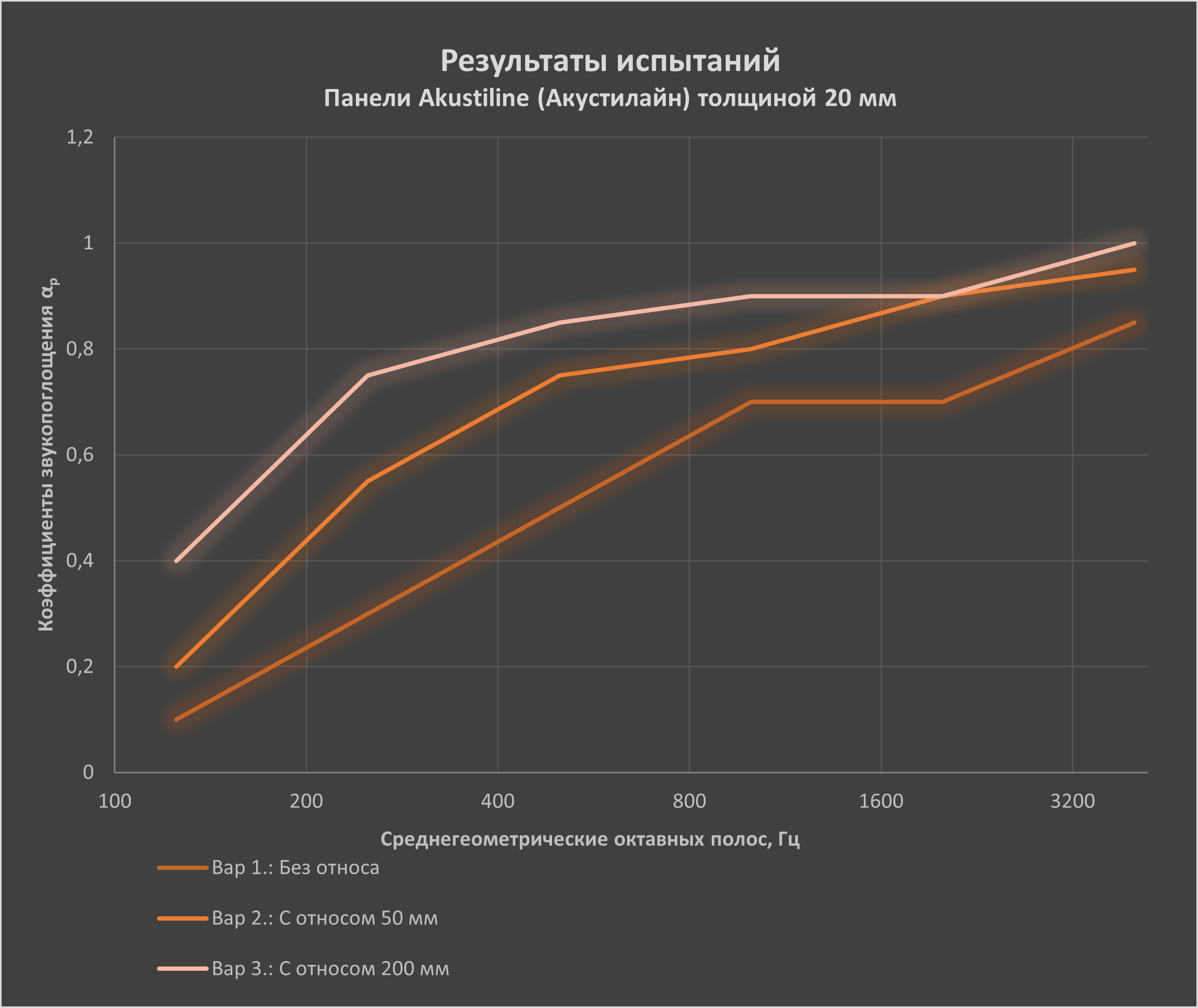

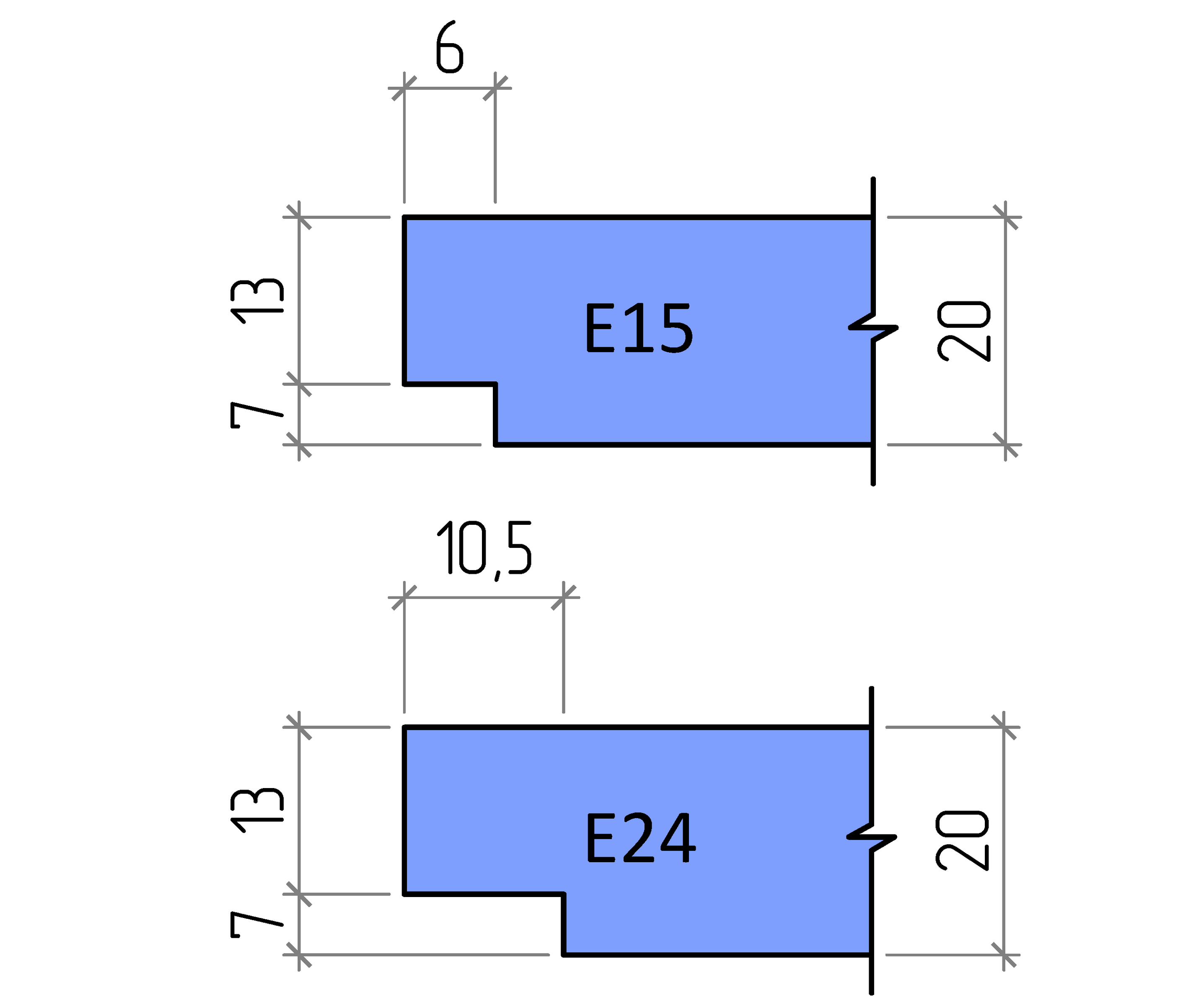

Результаты акустических испытаний	Чертеж, кромка Е

Акустические характеристики
Индекс звукопоглощения αw	0,9
Класс звукопоглощения	А

Скачать технический лист

Окрашивание

Цвета для окрашивания (кромка окрашивается в цвет панели):

Цвета на экране монитора могут отличаться от оригиналов из-за особенностей цветопередачи. Цвета RAL не имеют соответствий в системах CMYK, Pantone, NCS, HTML или в RGB.

Монтаж

При монтаже применяется подвесная система Акустилайн Т24 или Акустилайн Т15, а также прижимные клипсы для профиля Акустилайн Т15 и Т24.

При извлечении панелей из коробки или при любом контакте с ними необходимо использовать чистые перчатки (идут в комплекте), чтобы предотвратить загрязнение и механические повреждения.

Скачать инструкцию по монтажу

Хранение и транспортировка

Модификации	Вид упаковки	Размер упаковки, мм	Кол-во в упаковке	Вес упаковки, кг	Объём упаковки, м³	Упаковок на паллете, шт.	Паллет в фуре, шт.	Упаковок в фуре
Akustiline Medico E24 0,6х0,6	коробка	630х1230х240	32	23,68	0,18	21	10	6720
Akustiline Medico E24 1,2х0,6	коробка	630х1230х240	16	29,44	0,18	21	10	3360
Akustiline Medico E15 0,6х0,6	коробка	630х1230х240	32	23,68	0,18	21	10	6720
Akustiline Medico E15 1,2х0,6	коробка	630х1230х240	16	29,44	0,18	21	10	3360

Панели следует хранить в упаковке, сложенными в штабели, раздельно по типам, маркам и размерам – в крытых складских помещениях с относительной влажностью воздуха не выше 80%, исключающей воздействие влаги и конденсата.

Высота штабеля при хранении и транспортировке – не более 2 м.
Перед отгрузкой панелей потребителю рекомендуется выдержать их на складе не менее 24 часов для акклиматизации.

Разгрузка и переноска

Разгрузку рекомендуется производить штабелёром или автопогрузчиком. Ручная разгрузка не допускается, так как существует риск повреждения панелей.
Материал необходимо вынимать из кузова по одной пачке, аккуратно, и складывать на сухую ровную поверхность. Бросать упаковки запрещено.
Упаковки нельзя переносить под наклоном.
При извлечении панелей из коробки или при любом контакте с ними необходимо использовать чистые перчатки (в комплекте), чтобы предотвратить загрязнение и механические повреждения.
Панели длиной более 1 м следует поднимать одновременно с двух сторон, чтобы избежать изгиба или трещин.
Запрещается наступать на панели или размещать на них тяжёлые предметы.

Срок хранения 24 месяца.

По истечении гарантийного срока хранения продукция должна быть проверена на соответствие заявленным характеристикам и в случае подтверждения соответствия срок хранения может быть продлен.
