Область применения:
- Кинотеатры, театры

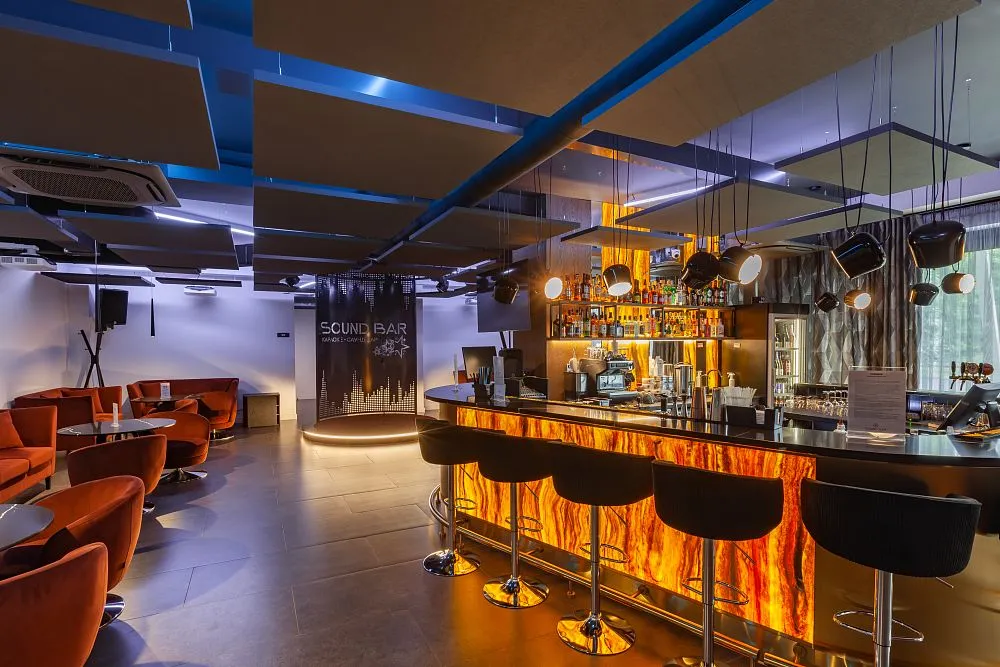

- Рестораны
- Торговые центры
-

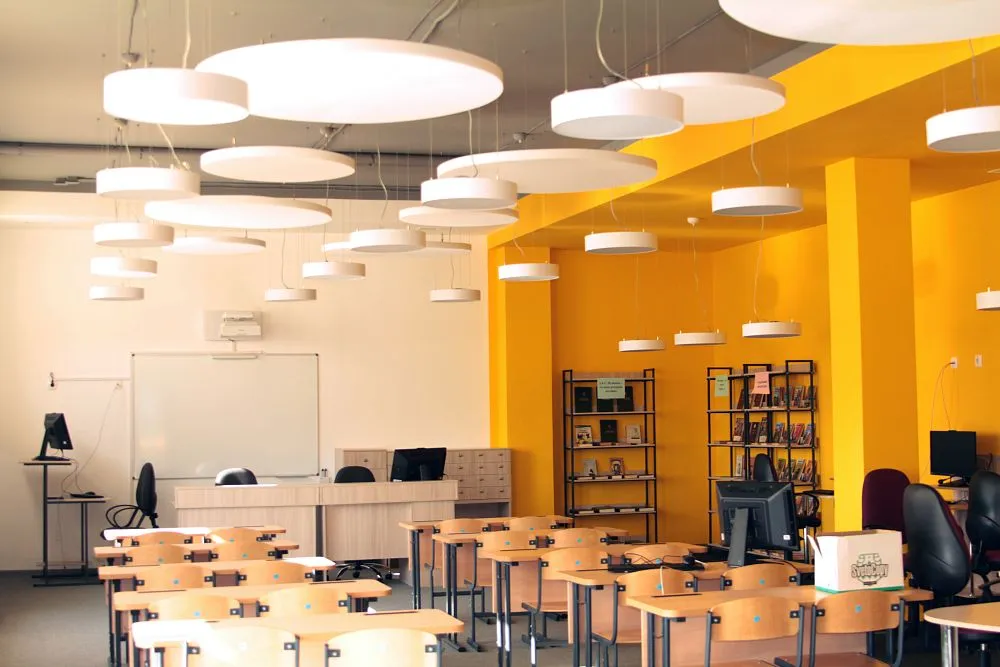

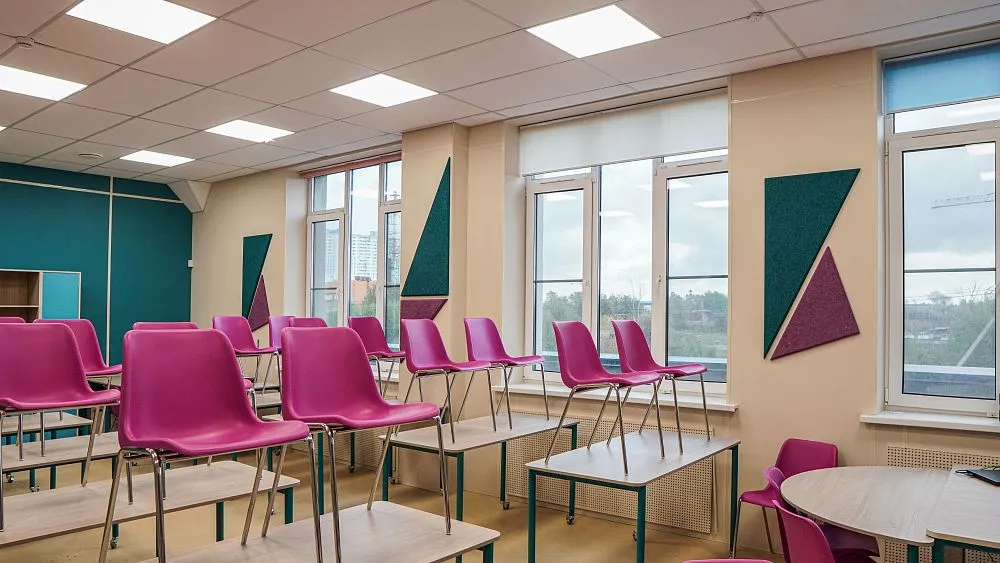

Учебные аудитории

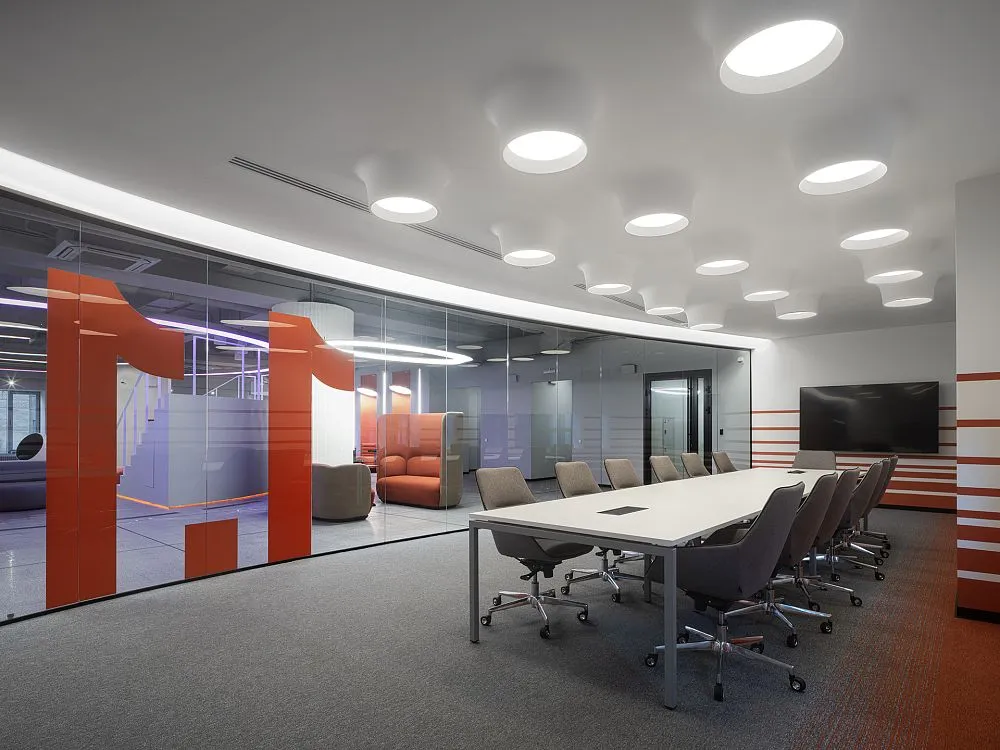

- Конференц-залы, переговорные комнаты

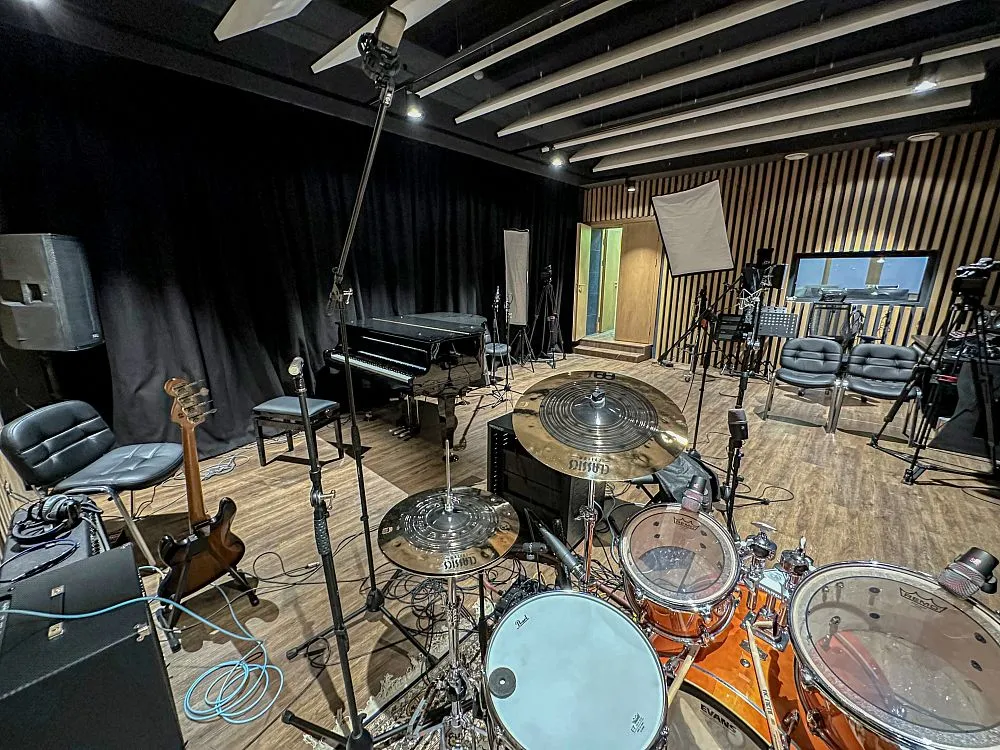

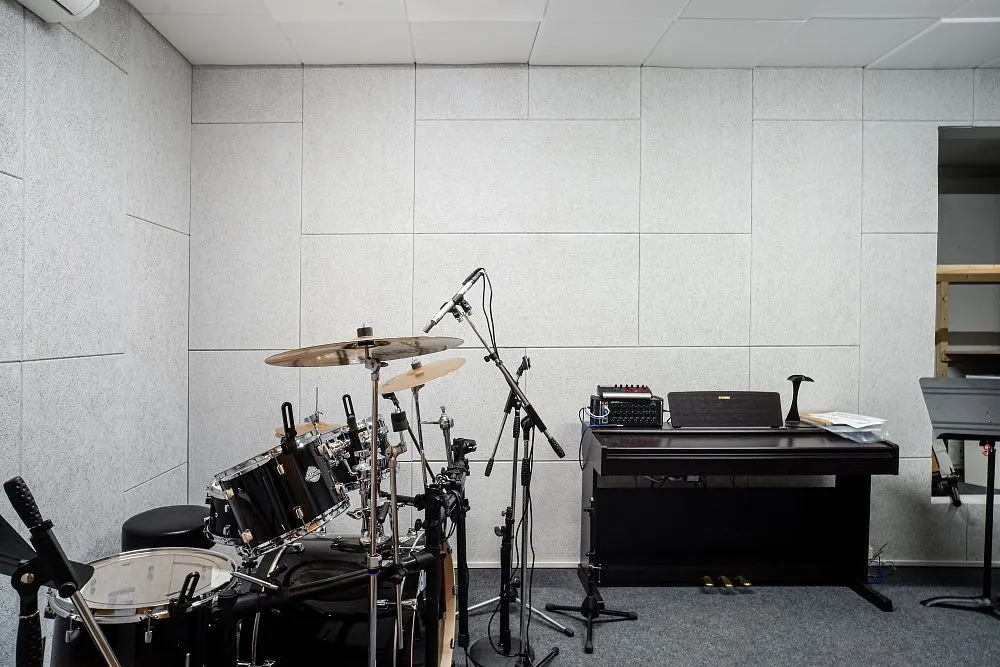

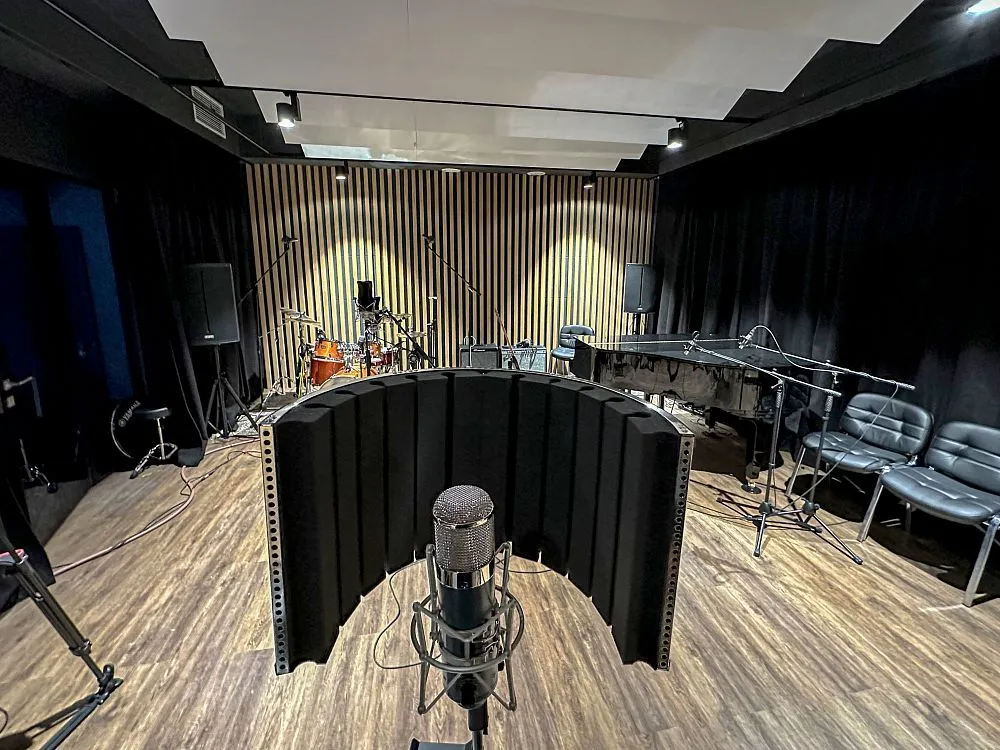

- Студии звукозаписи
- Офисные помещения
Комплектующие (приобретаются отдельно):
Akustiline Baffle
Akustiline Baffle – это свободно висящие элементы потолка из минерального волокна с прочным звукопроницаемым покрытием Daktone.
-
Применениеотделка потолков
-
Акустикаснижение гулкости и улучшение акустики в помещении
-
Составминеральное волокно, ударопрочное звукопроницаемое покрытие EDGE Daktone
-
Дизайнвозможность окрашивания по каталогу RAL, изготовление панелей по индивидуальным размерам
Описание
Akustiline Baffle – это свободно висящие элементы потолка, обладающие высокими звукопоглощающими свойствами. Выпускаются в виде плоских панелей, которые имеют различную геометрическую форму – прямоугольника, квадрата, круга и т.д. Снаружи панели облицованы прочным звукопроницаемым покрытием Daktone, закрывающим лицевую и обратную поверхность, а также кромку, что позволяет использовать конструкции обособленно, без примыкания к стенам или стыковки между собой.
Панели можно подвешивать горизонтально, вертикально, а также под углом к плоскости пола. Допускается вертикальное расположение панелей в ряд и независимый монтаж, при котором каждая панель подвешивается к потолку самостоятельно.
Панели можно подвешивать горизонтально, вертикально, а также под углом к плоскости пола. Допускается вертикальное расположение панелей в ряд и независимый монтаж, при котором каждая панель подвешивается к потолку самостоятельно.
Преимущества
01
Высокий коэффициент звукопоглощения
02
Простой и быстрый монтаж
03
Категория пожаробезопасности КМ1
04
Окрашивание по каталогу RAL
05
Вандалоустойчивость
06
Экологически безопасный материал
Модификации
| Akustiline Baffle | Размер, м | Толщина, мм | Окрашивание | Наличие складского остатка |
|---|---|---|---|---|
| прямоугольник | 1,2 х 0,2 / 0,3 / 0,6 | 40 |
RAL 9003 по каталогу RAL |
складская позиция/ под заказ |
| прямоугольник | 2,4 х 1,2 | 40 |
RAL 9003 по каталогу RAL |
складская позиция/ под заказ |
| квадрат | 1,2 х 1,2 / 1 х 1 | 40 |
RAL 9003 по каталогу RAL |
складская позиция/ под заказ |

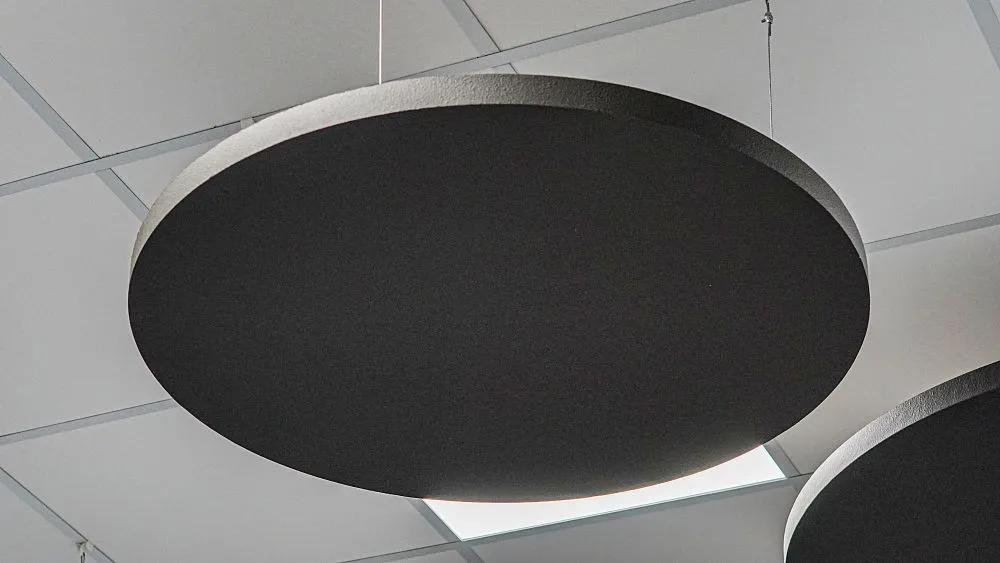

| круг | d 1,2 / 0,9 / 0,8 / 0,6 | 40 |
RAL 9003 по каталогу RAL |
складская позиция/ под заказ |
Галерея

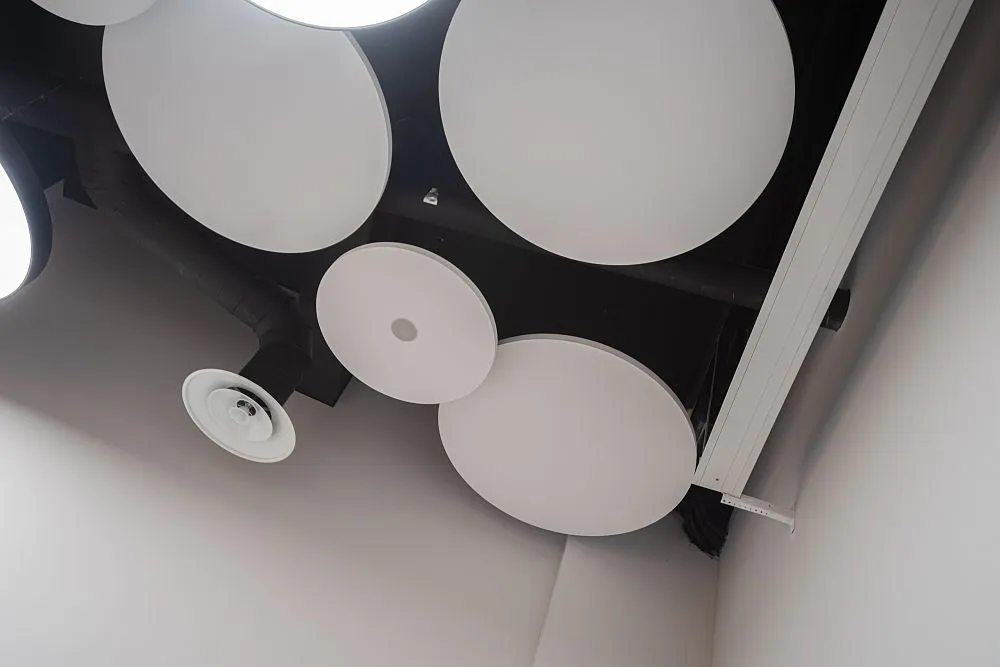

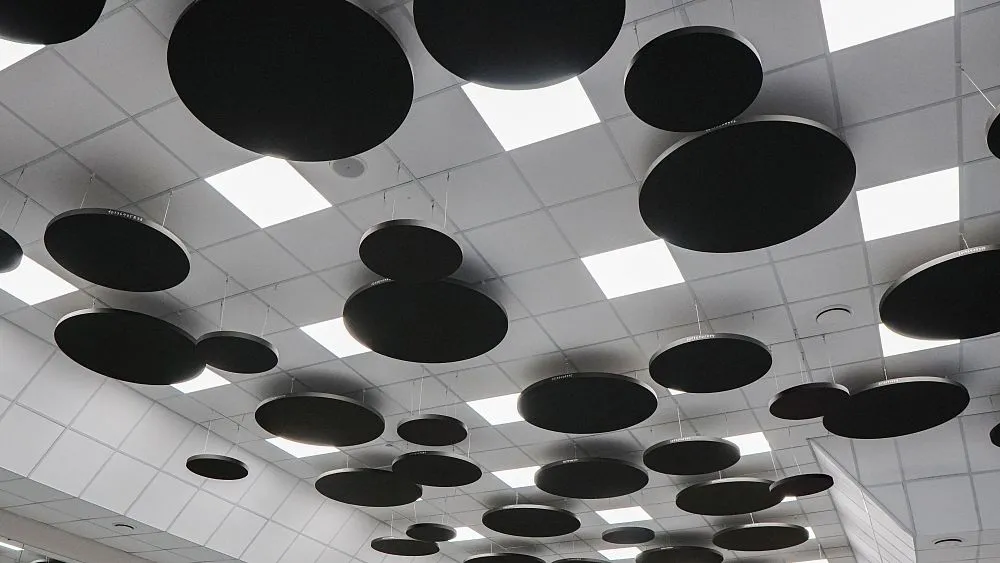

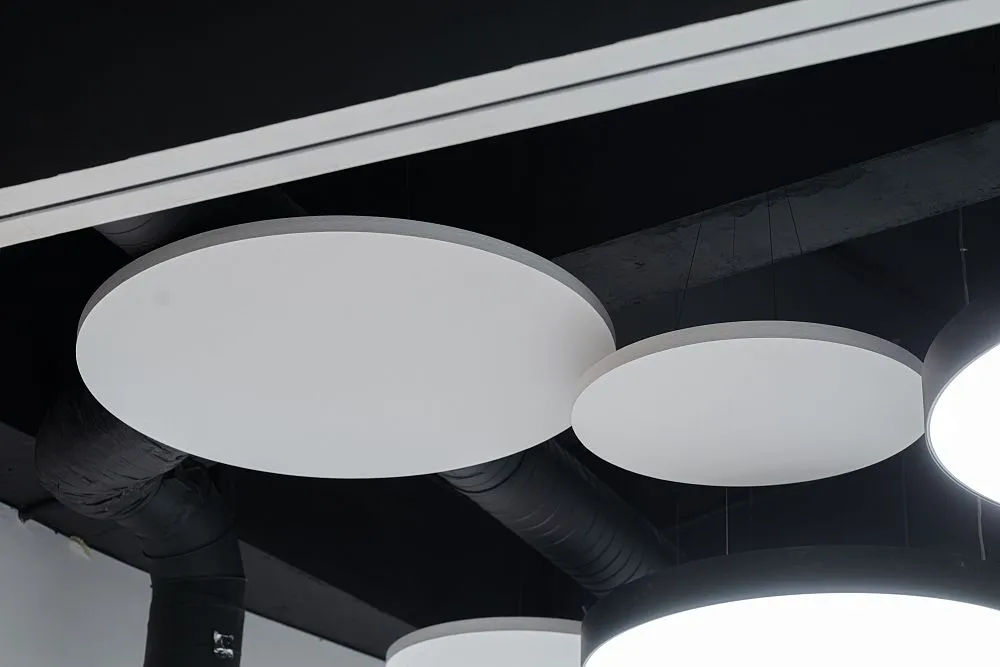

Формы Акустилайн Баффл

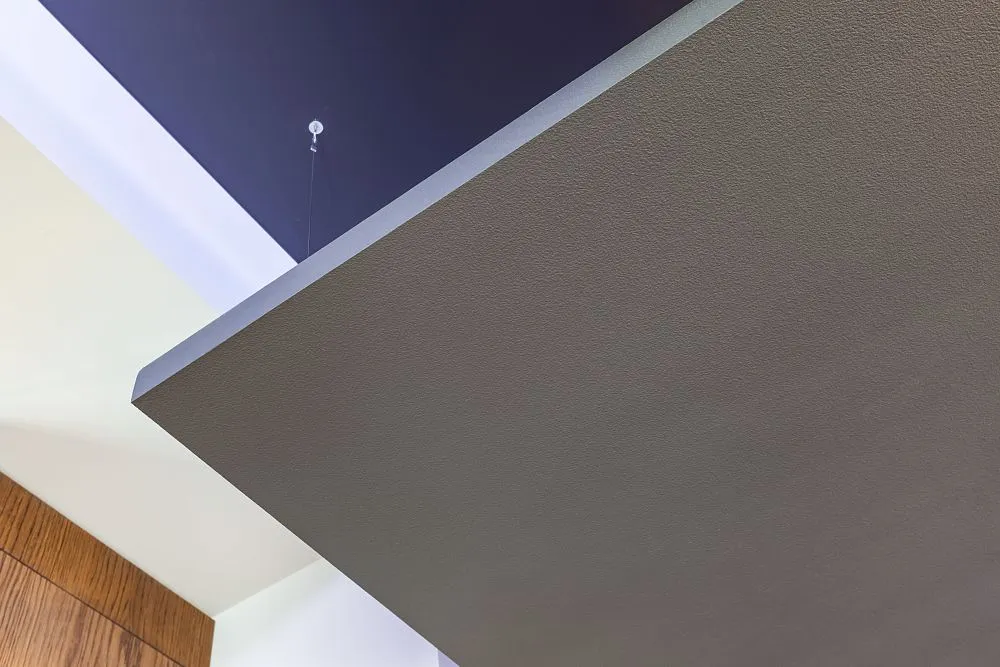

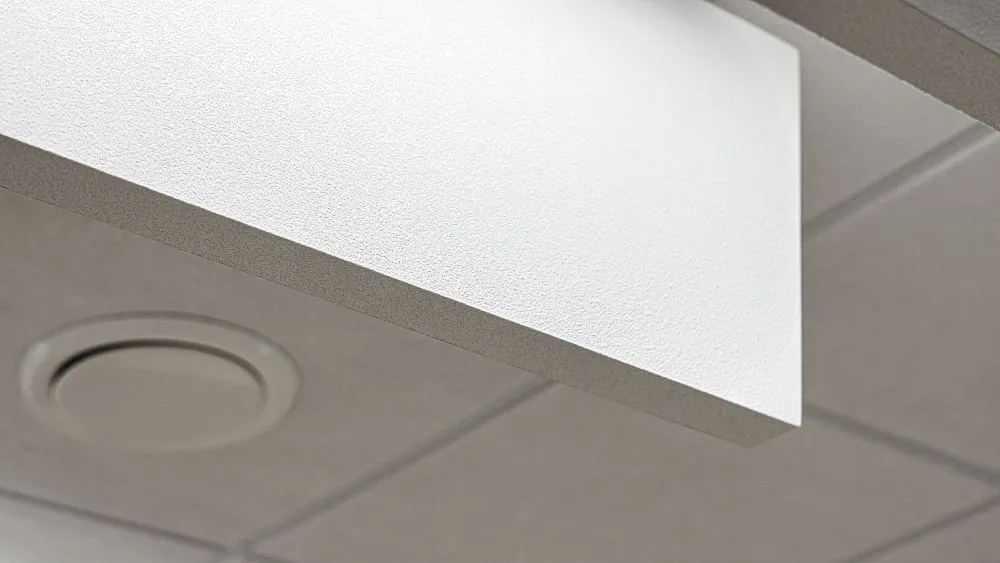

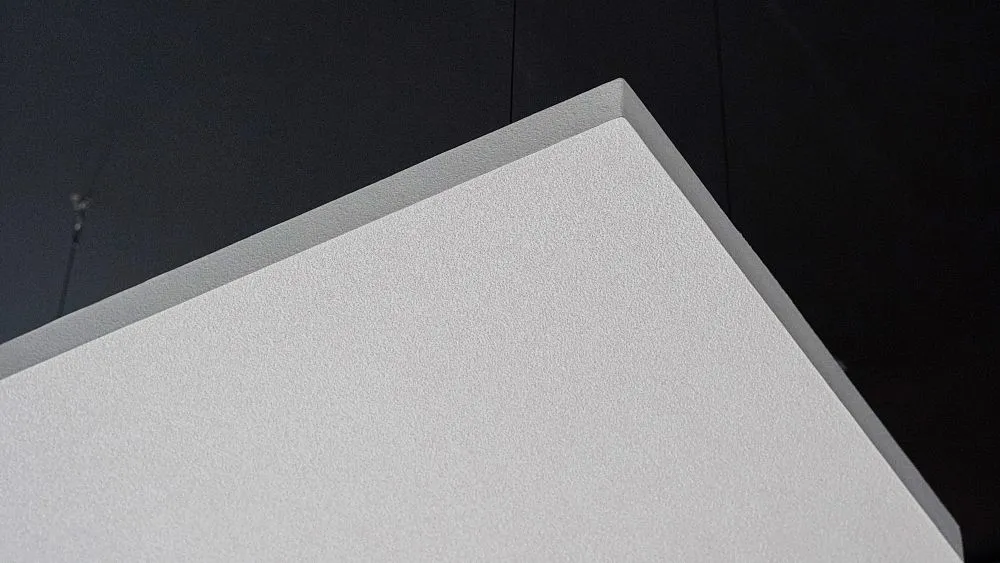

Кромка Акустилайн Баффл
Окрашивание по каталогу RAL

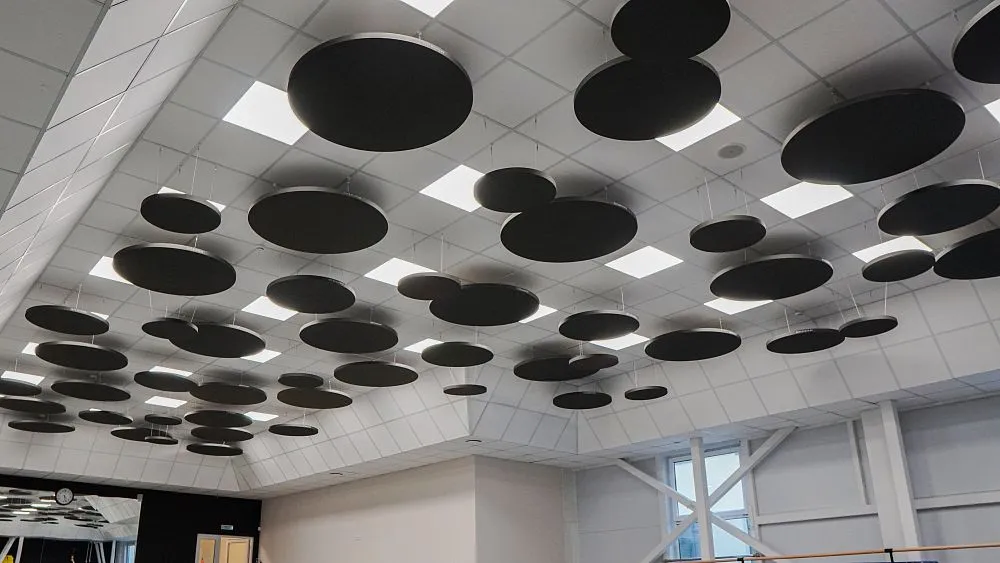

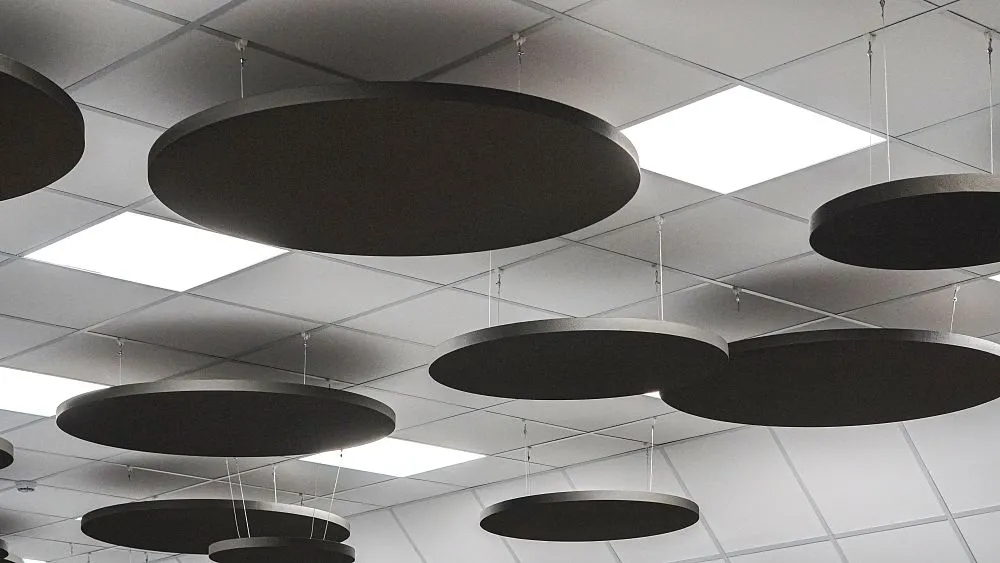

Окрашивание в чёрный цвет

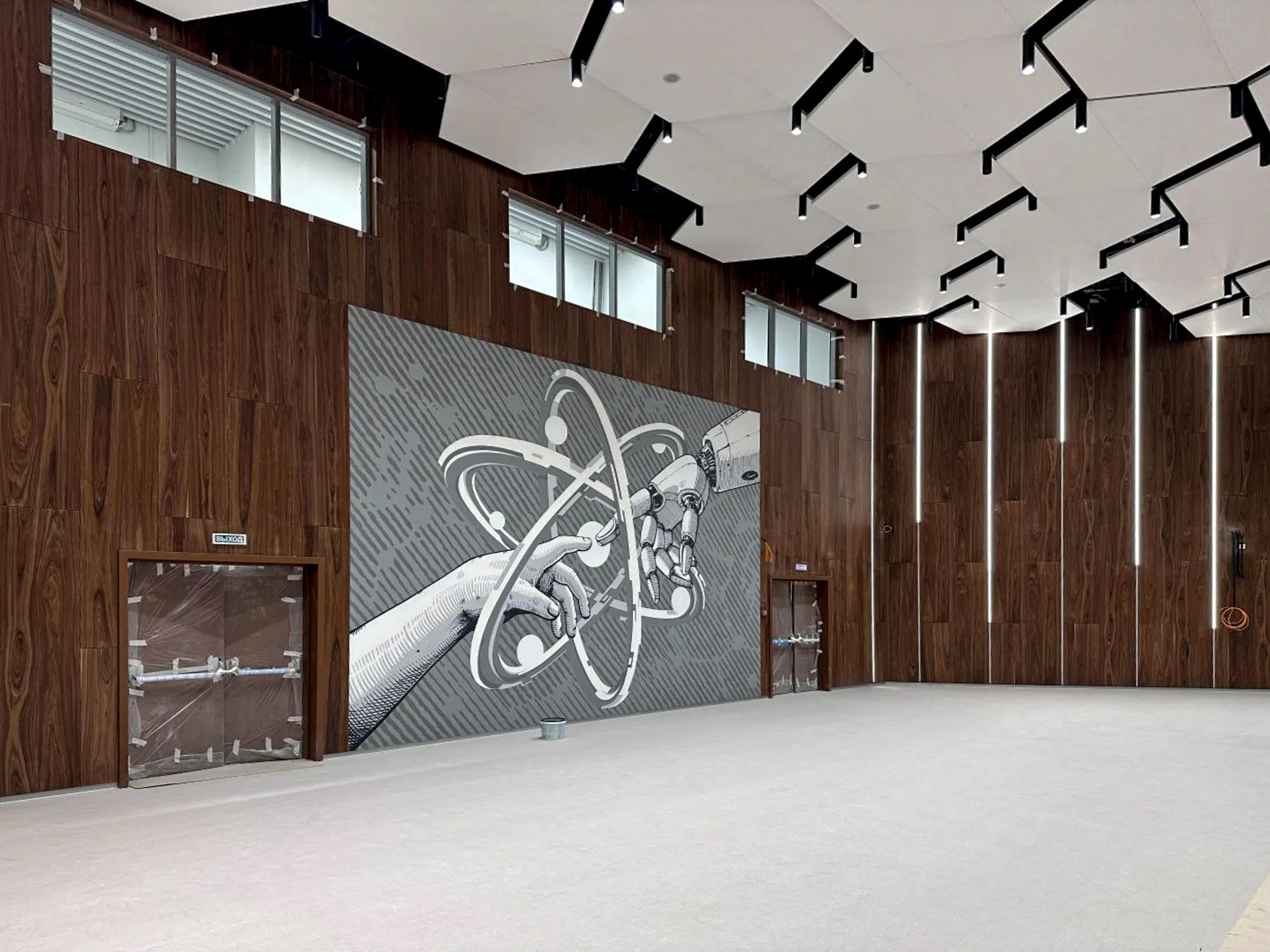

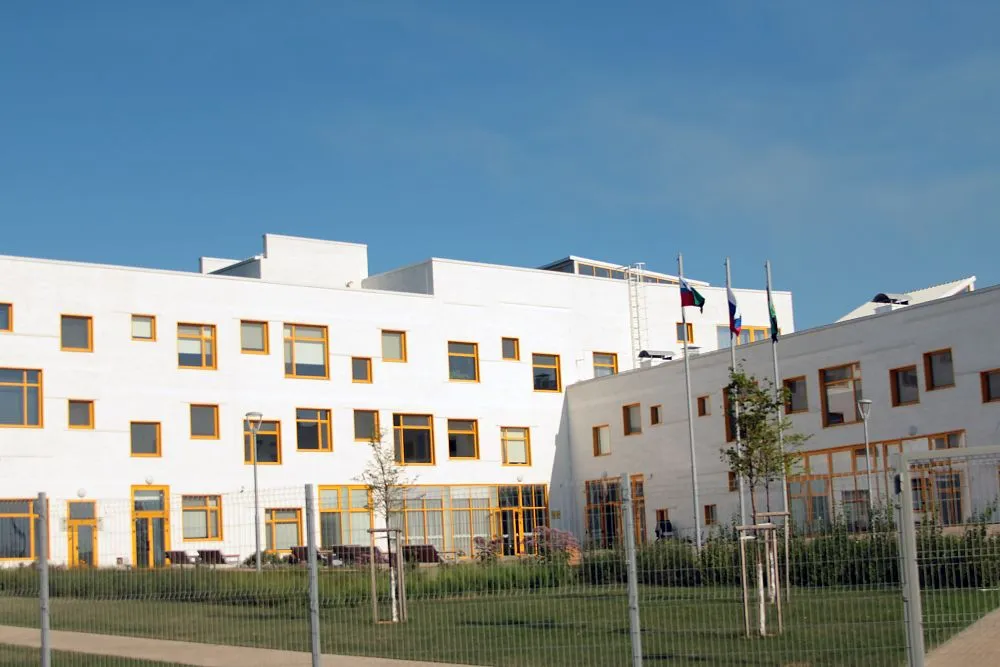

Коррекция акустики в Сколково

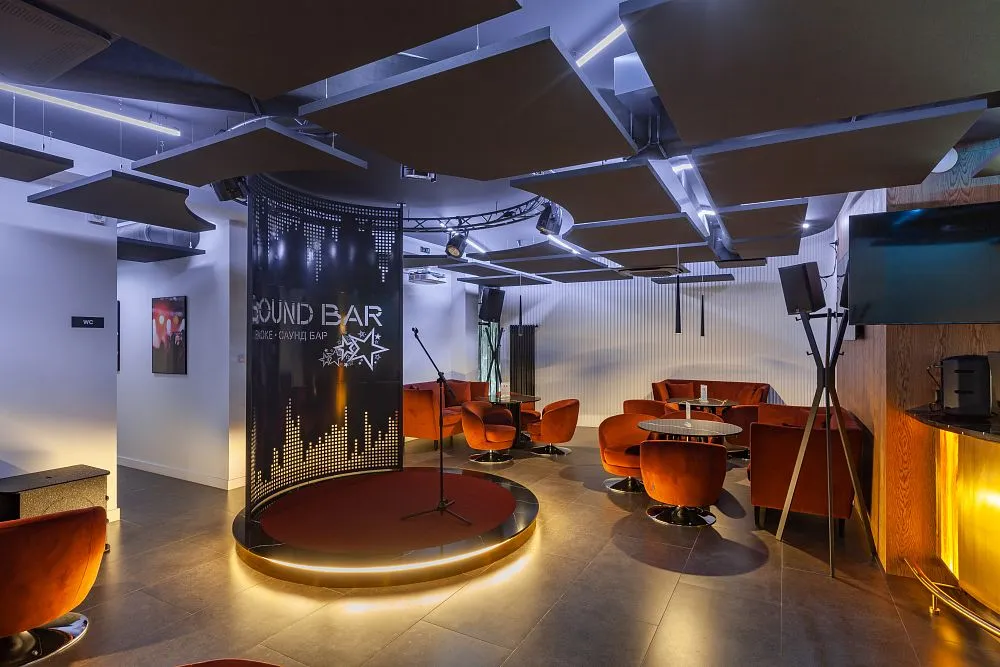

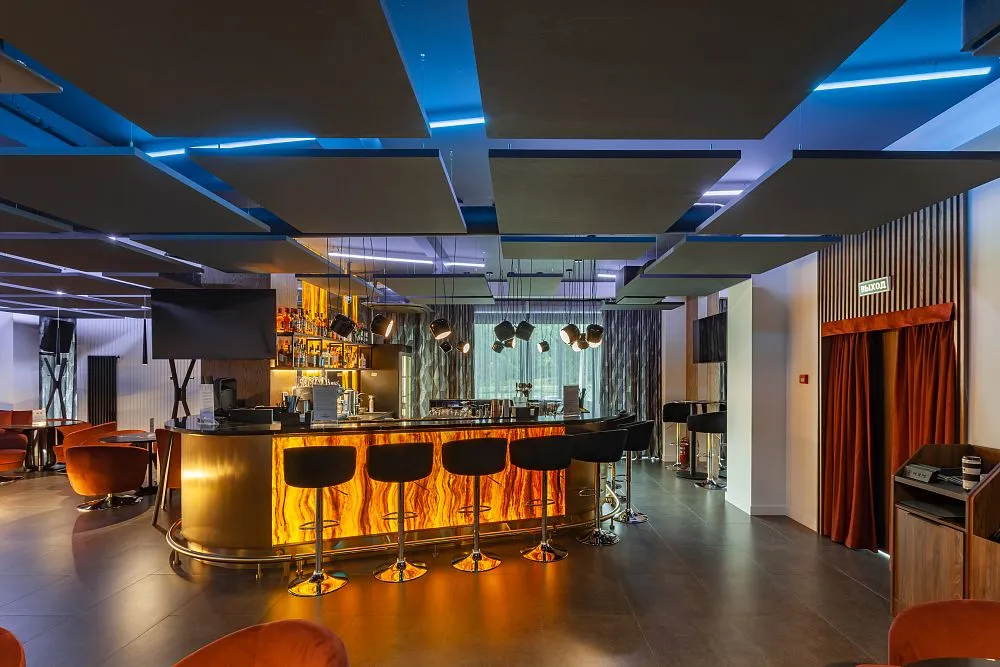

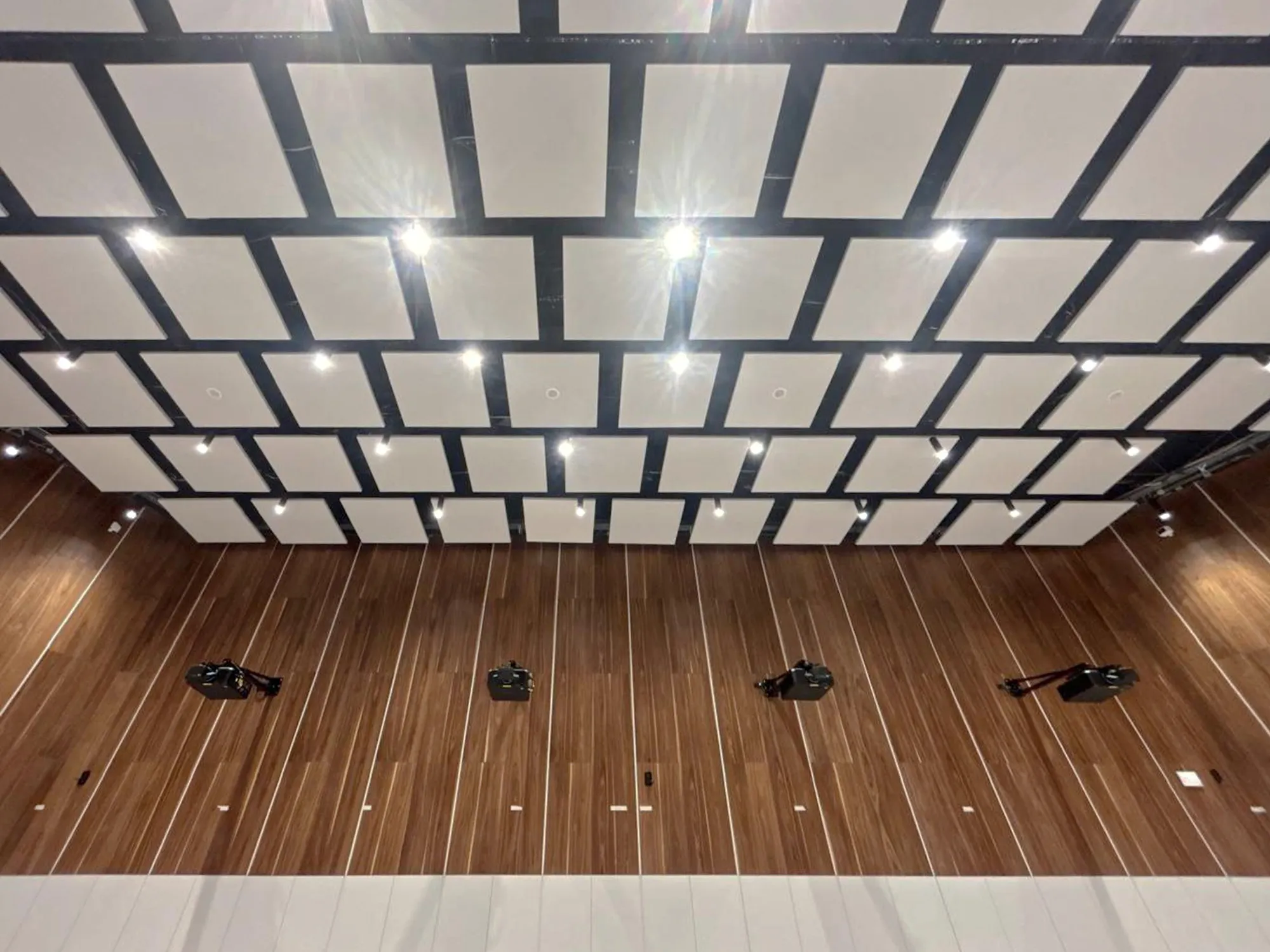

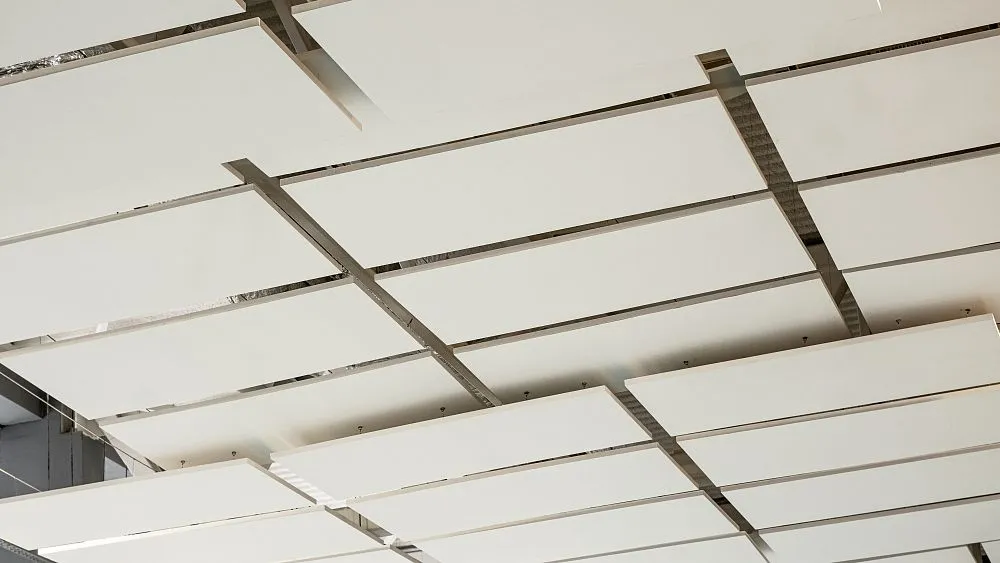

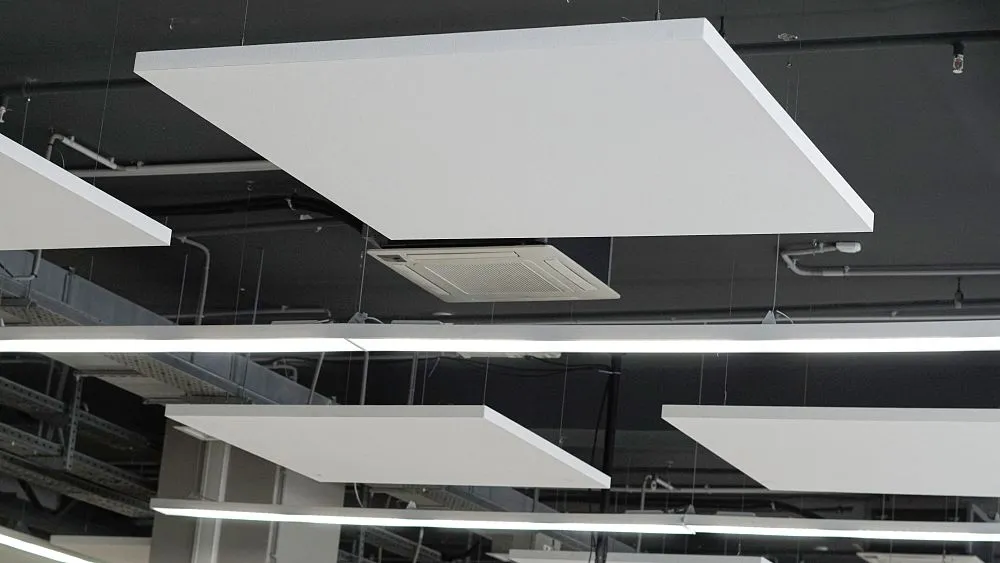

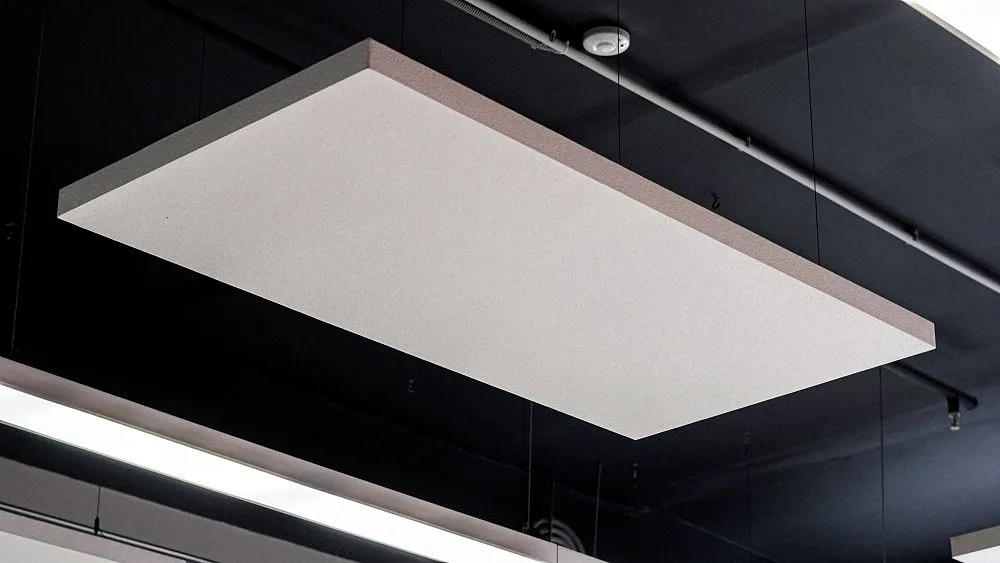

Отделка потолка Акустилайн Баффл
Прочное звукопроницаемые покрытие Daktone

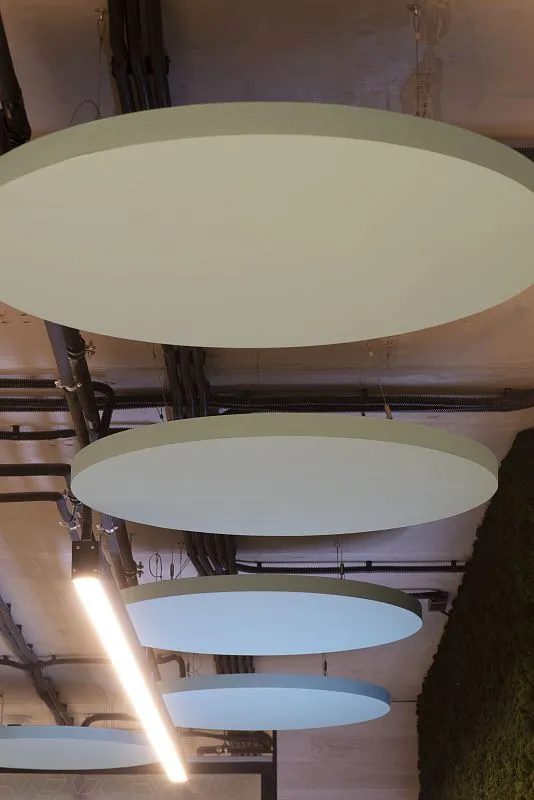

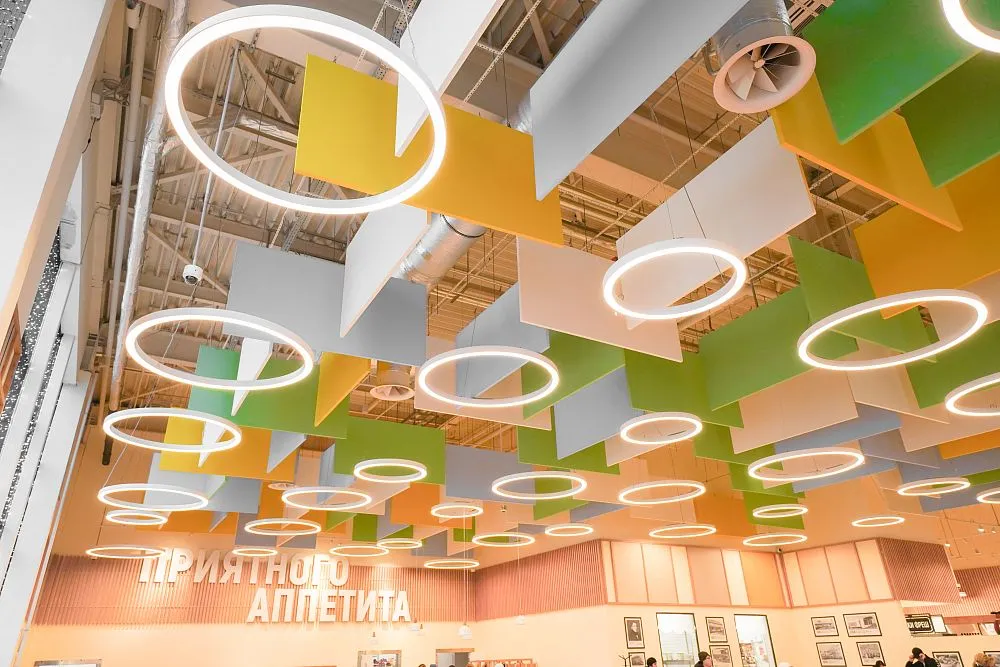

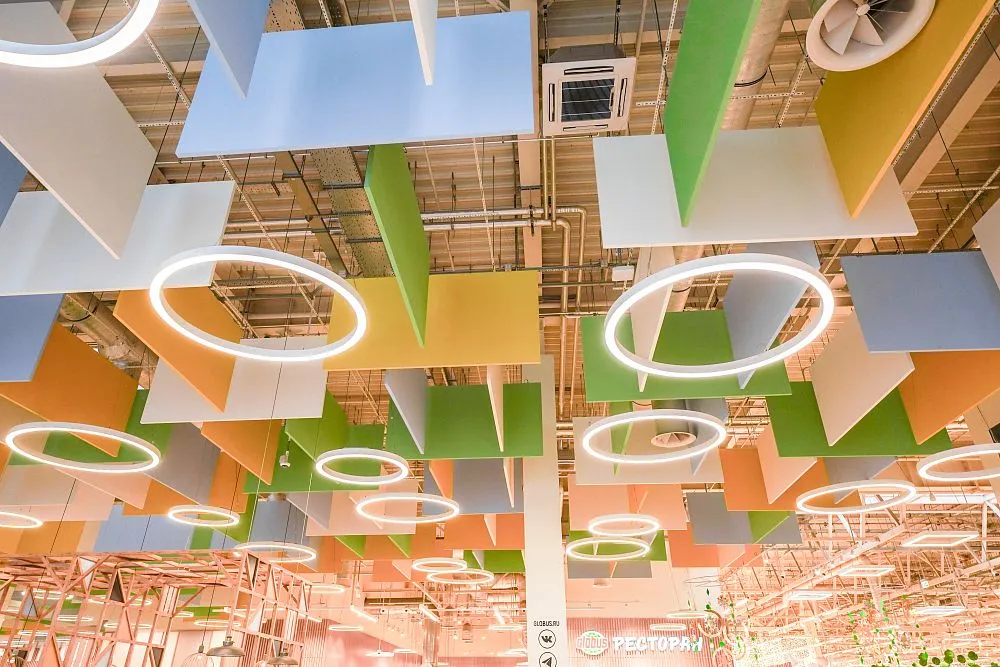

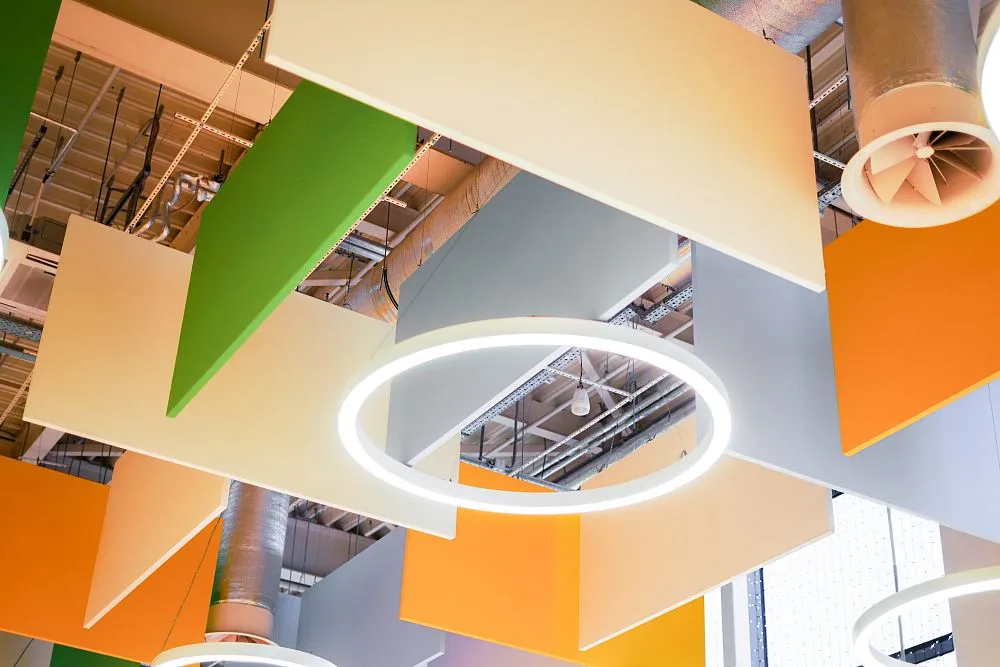

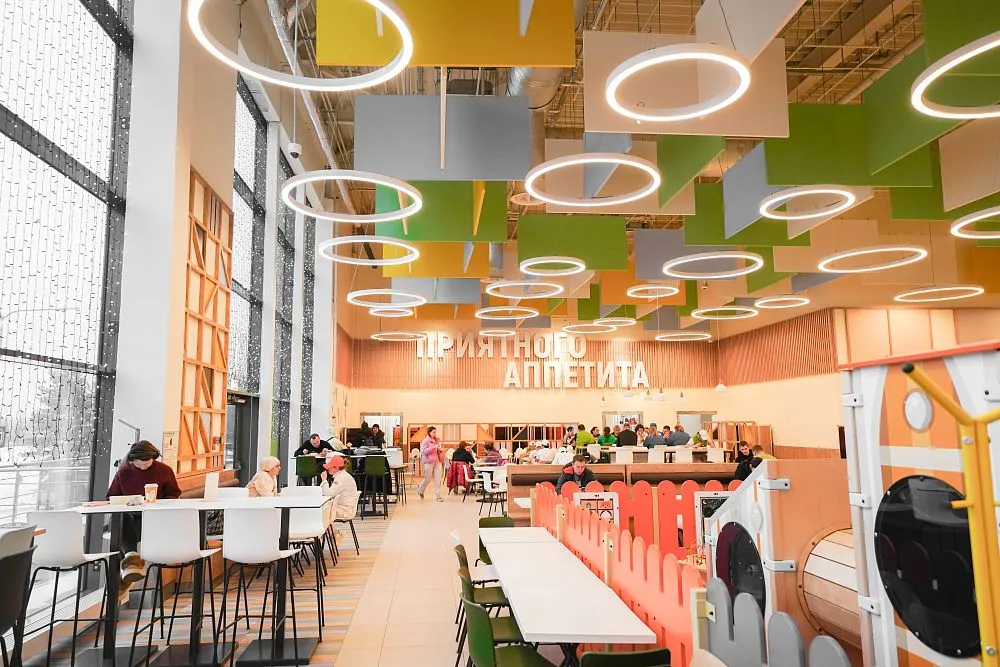

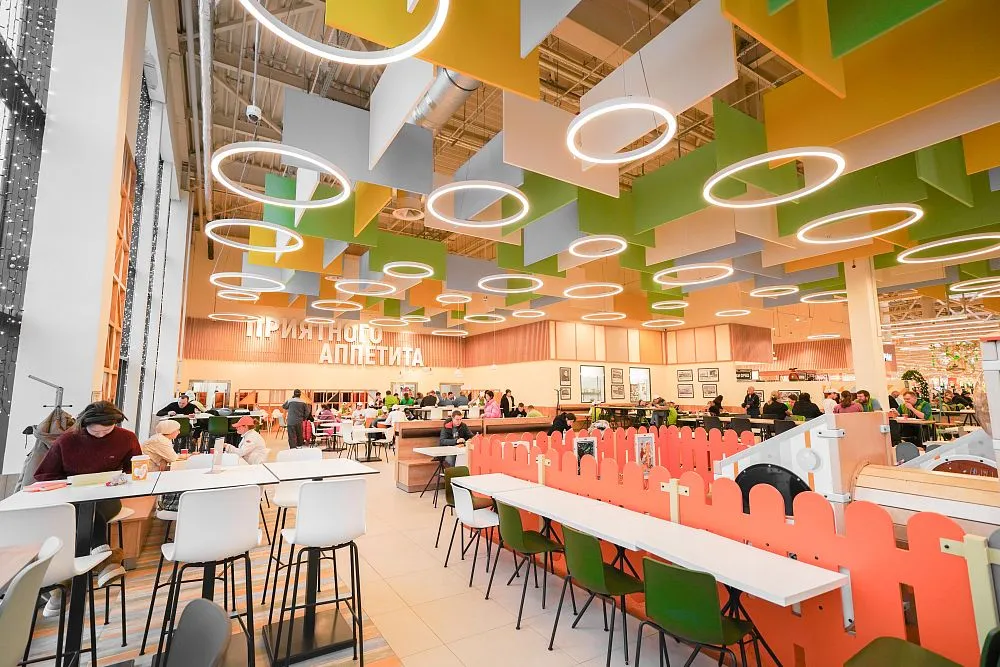

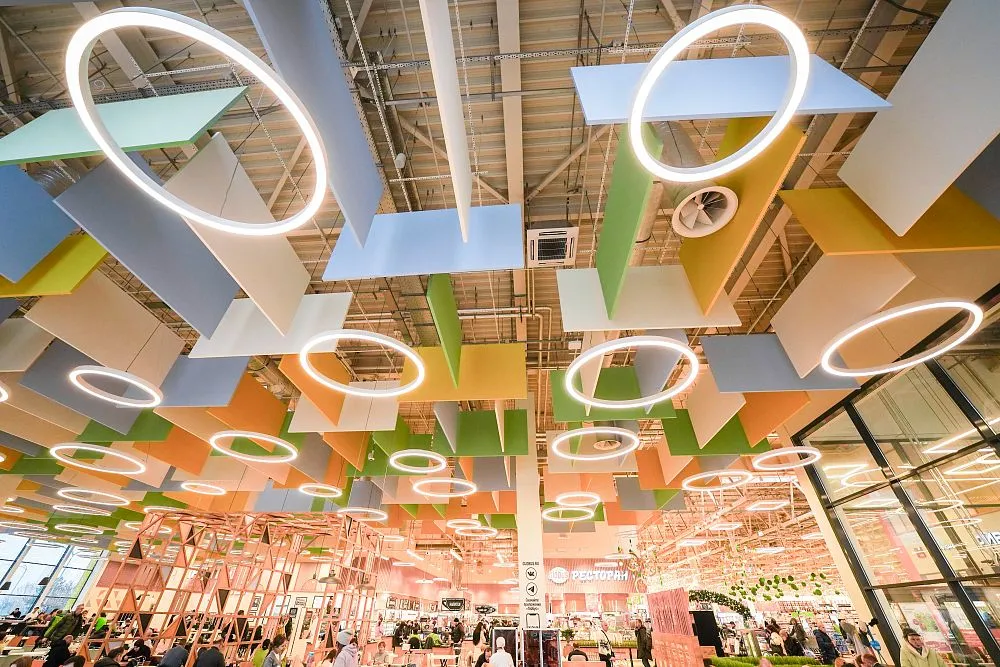

Яркие цвета
Кромка Акустилайн Баффл

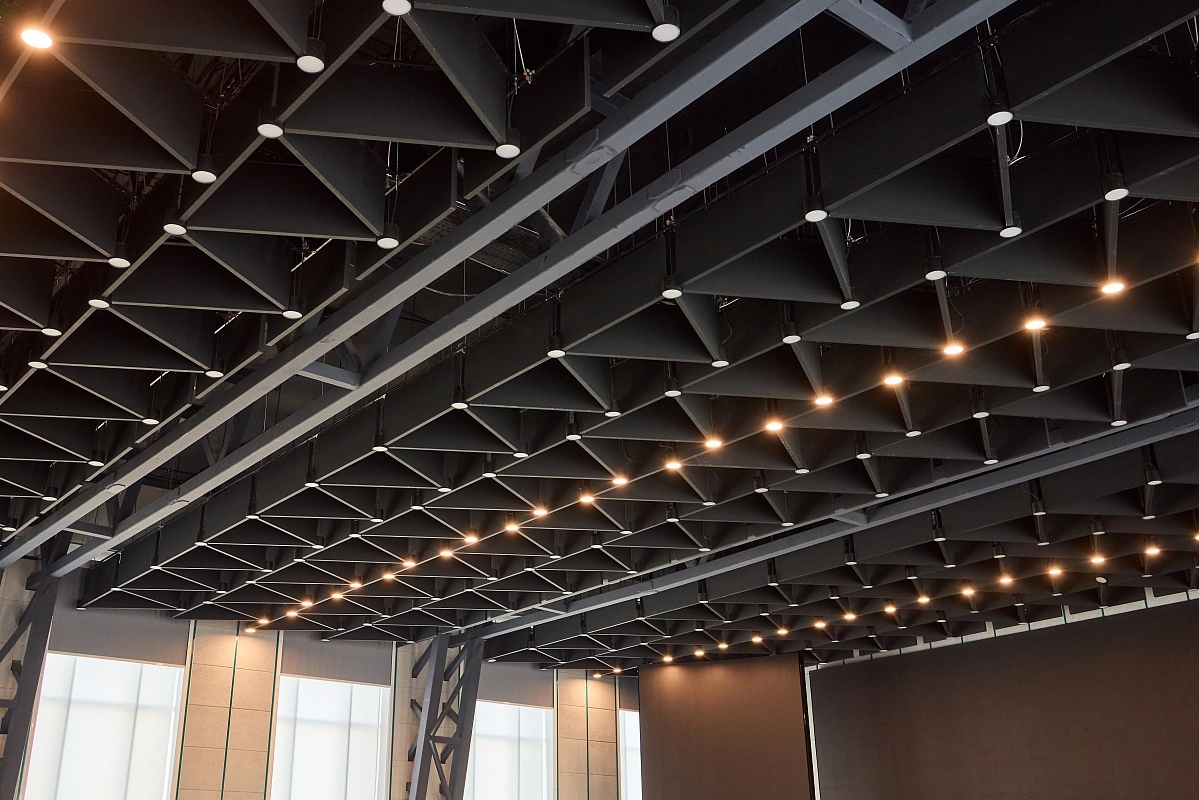

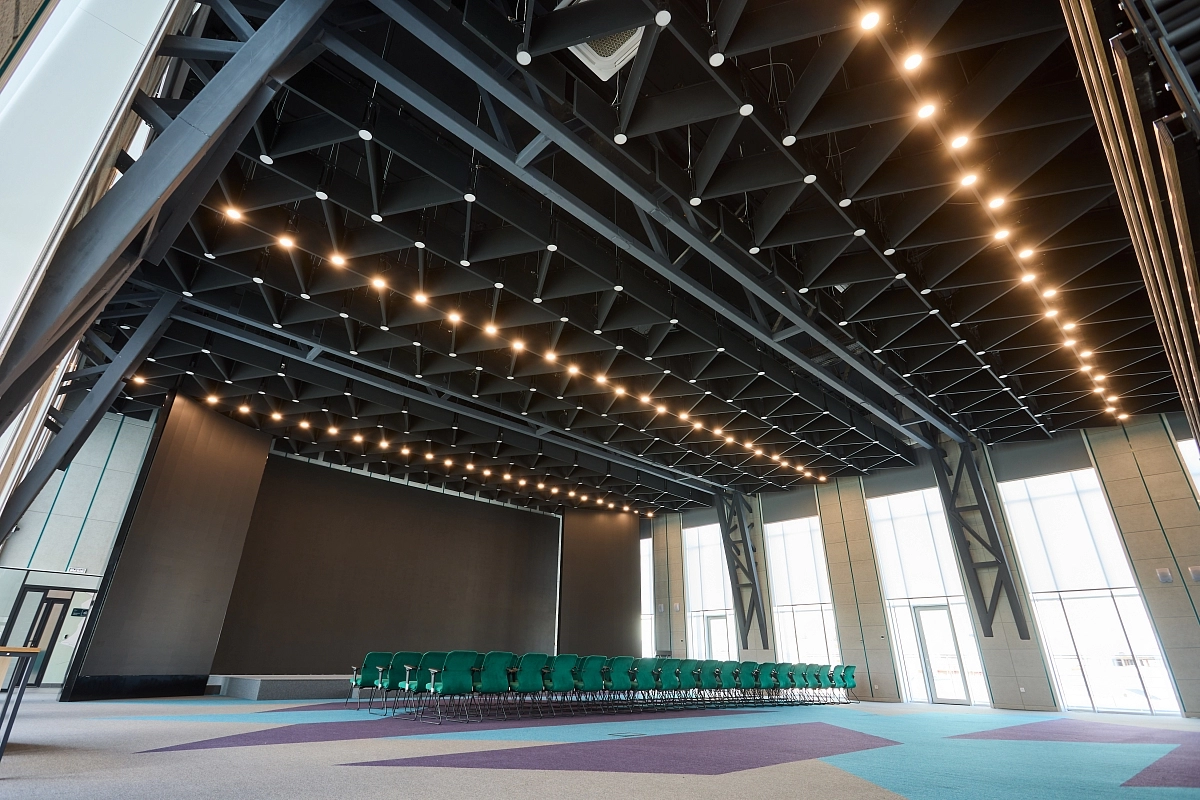

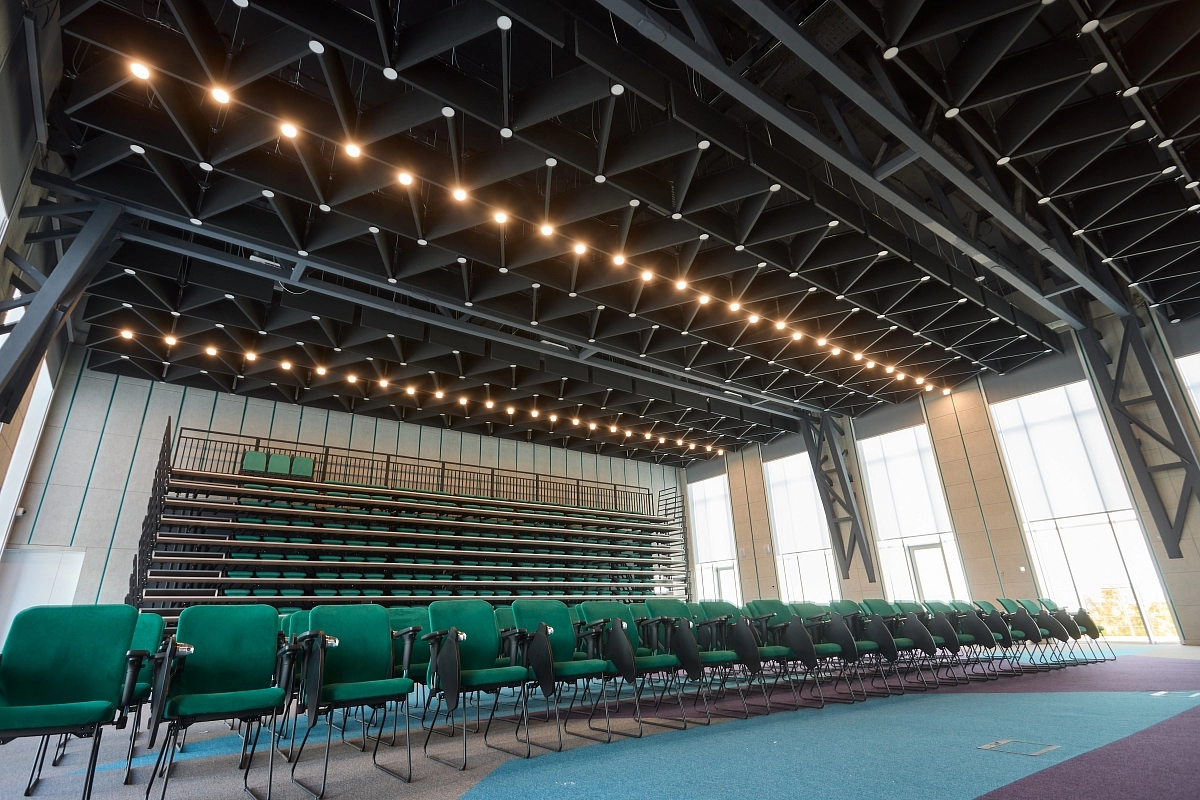

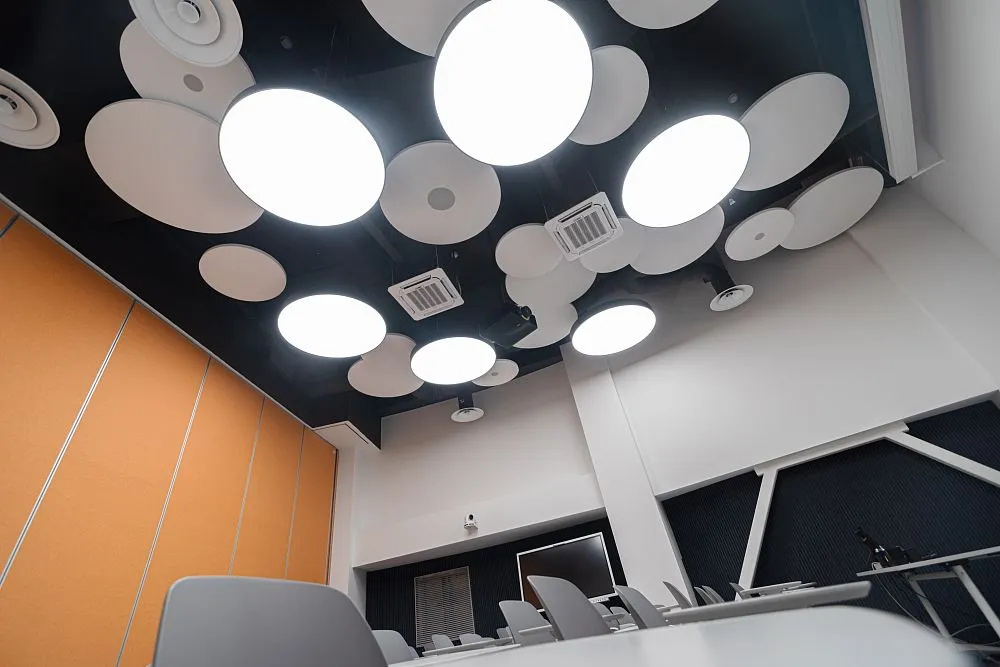

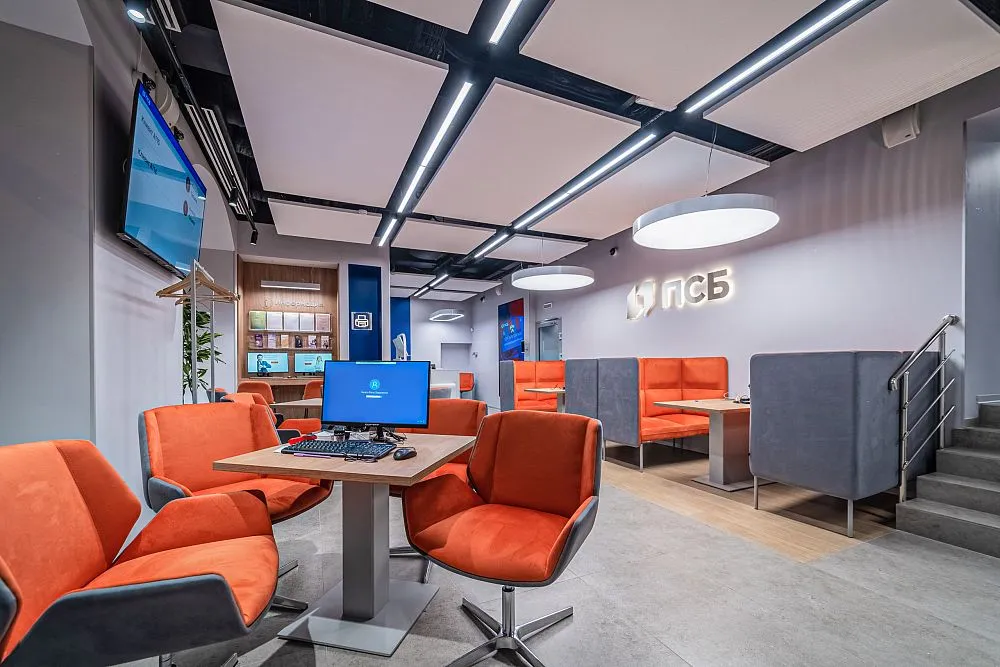

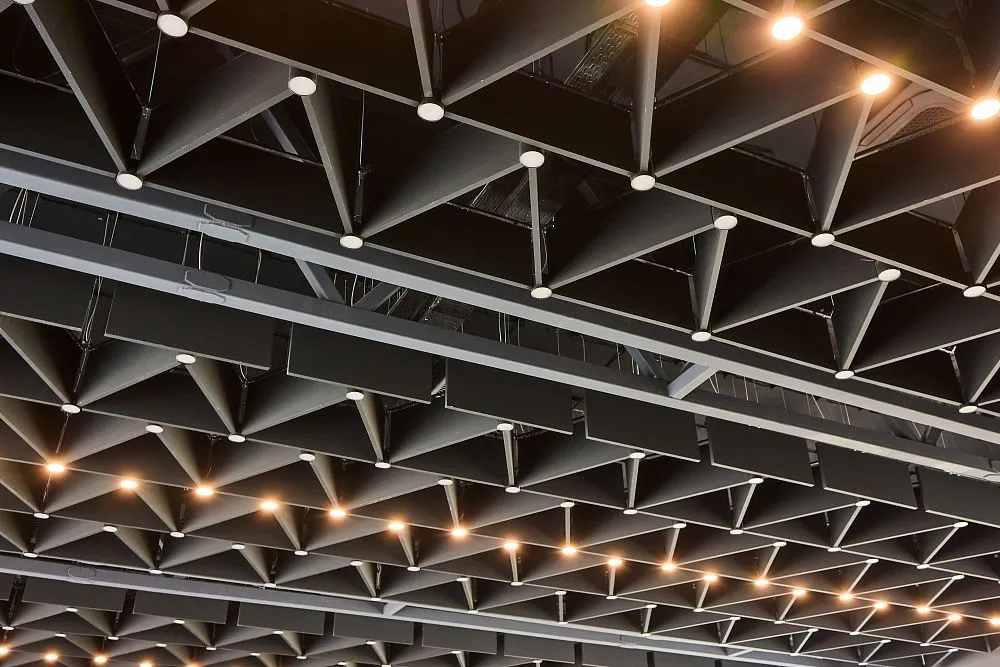

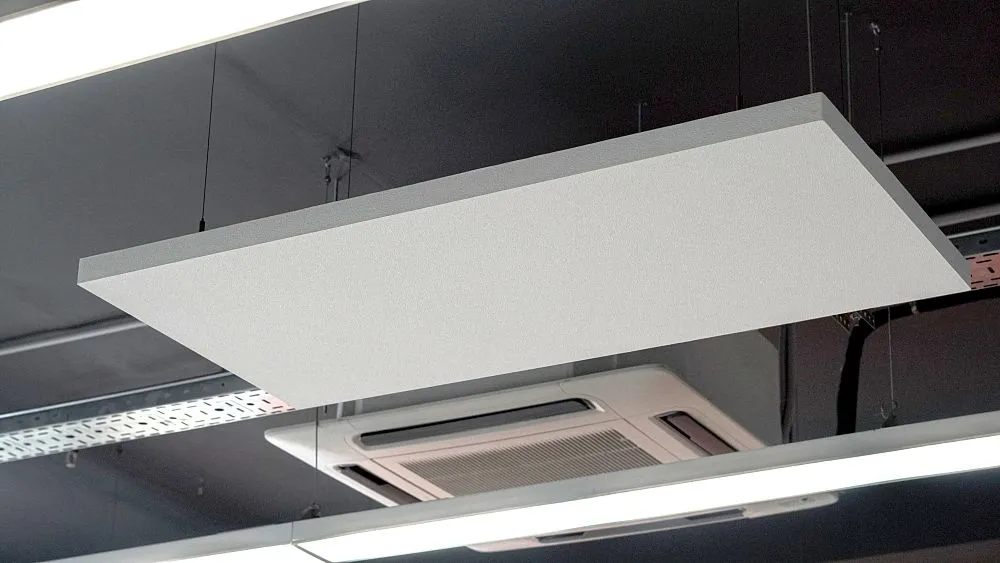

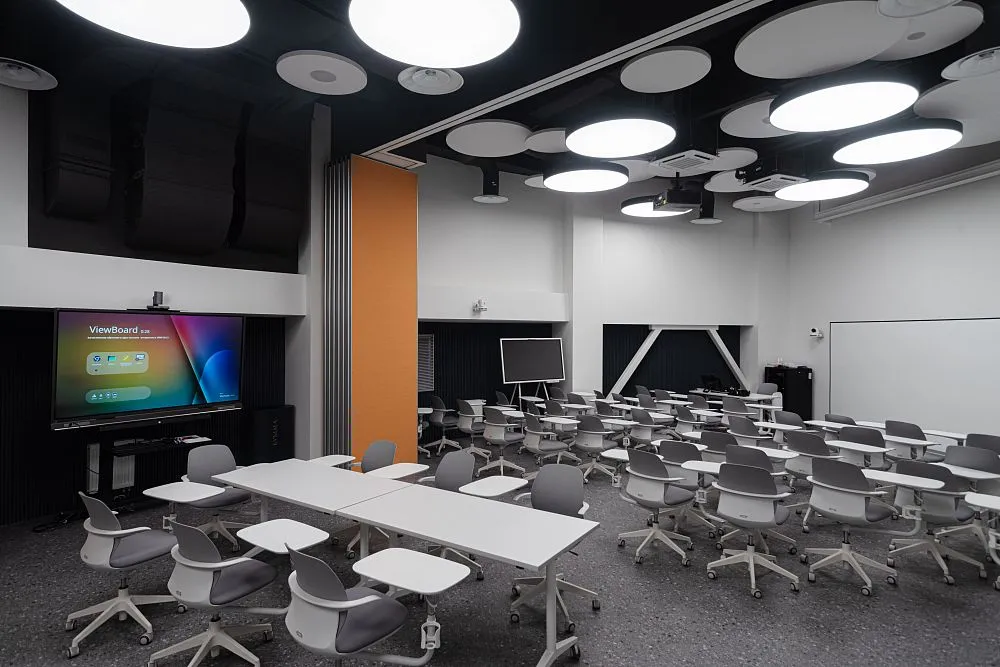

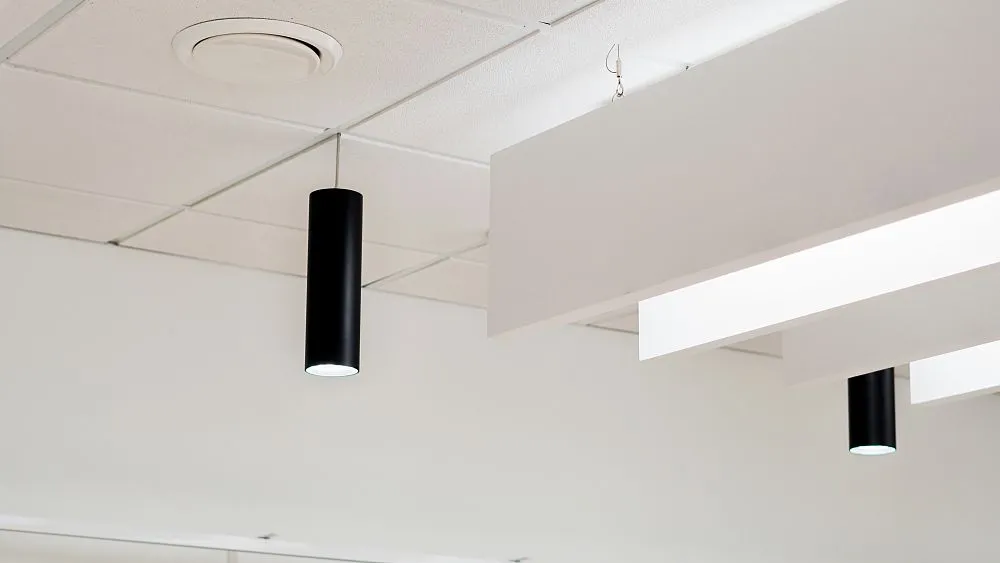

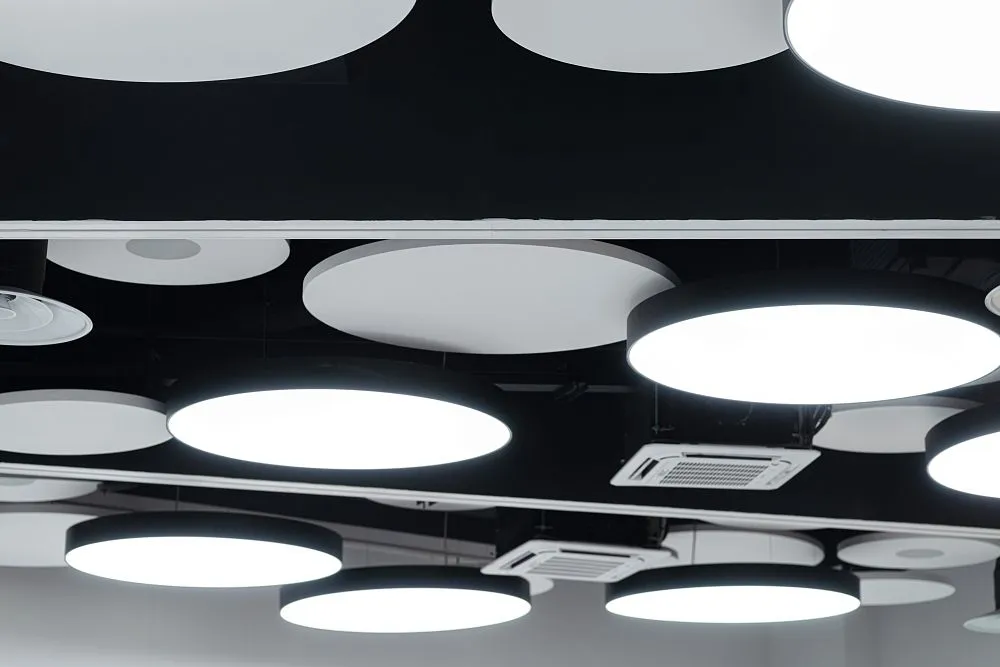

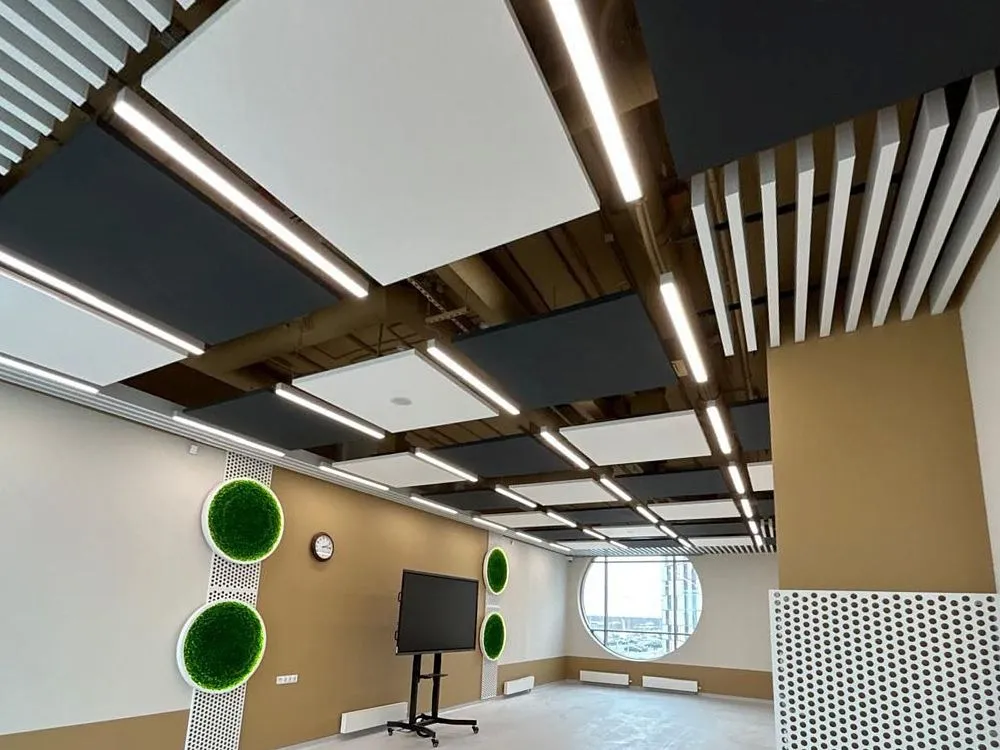

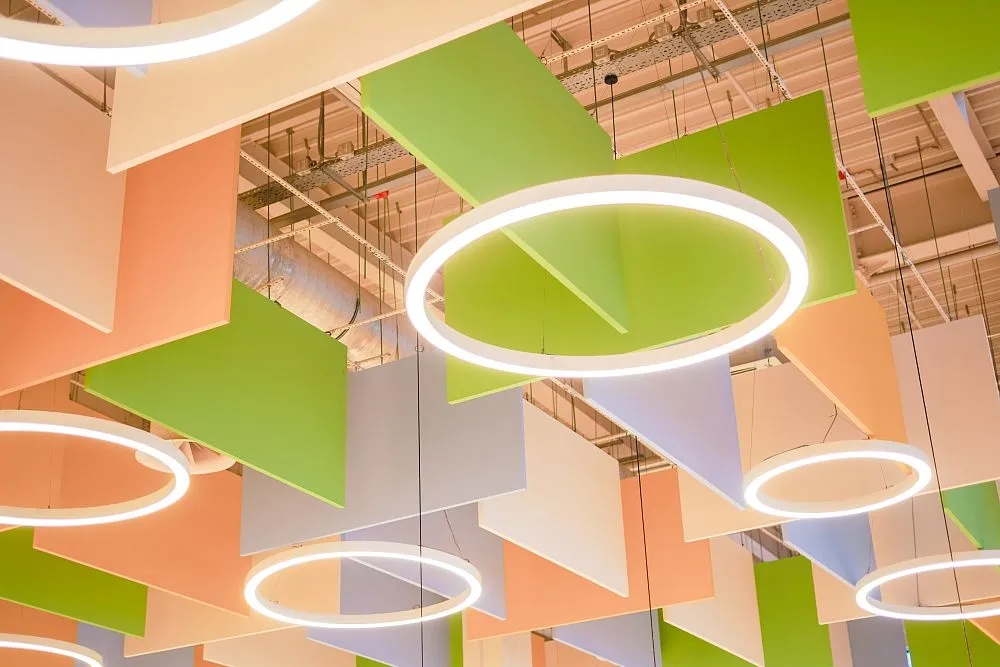

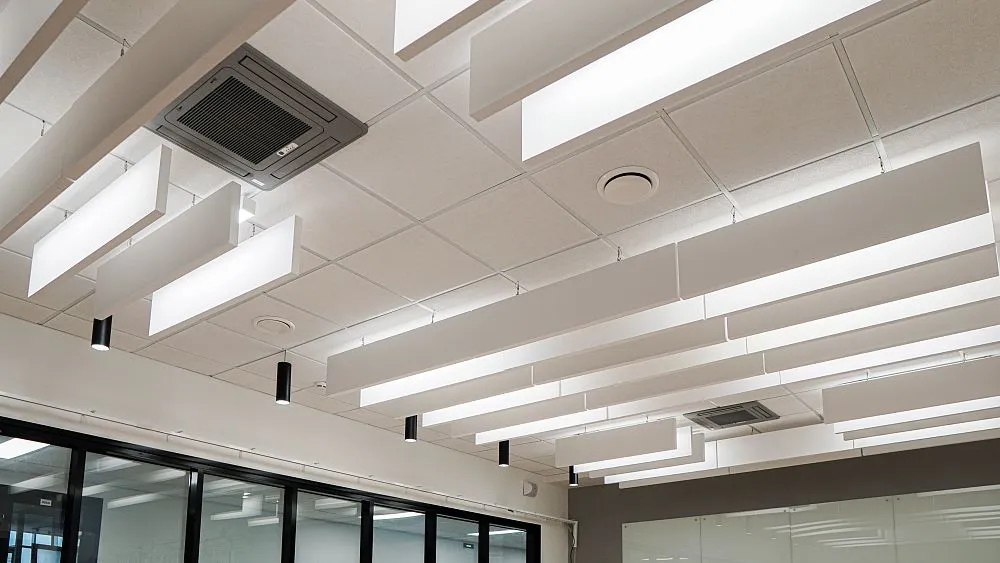

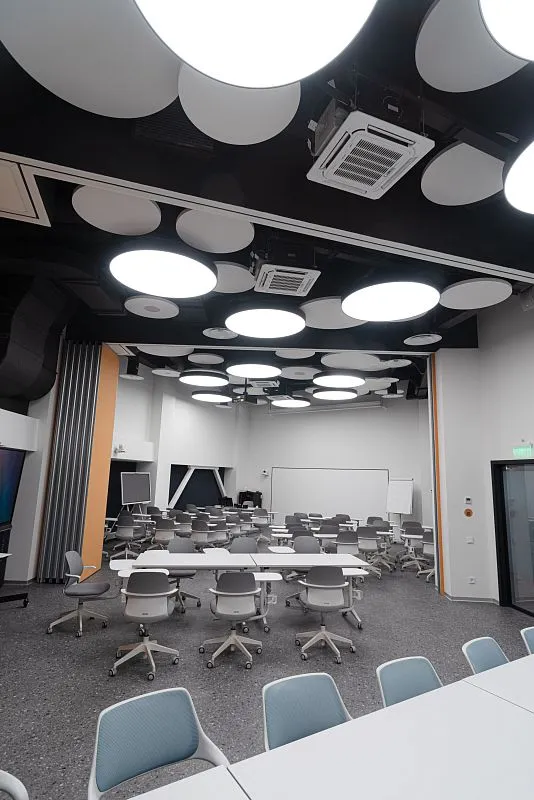

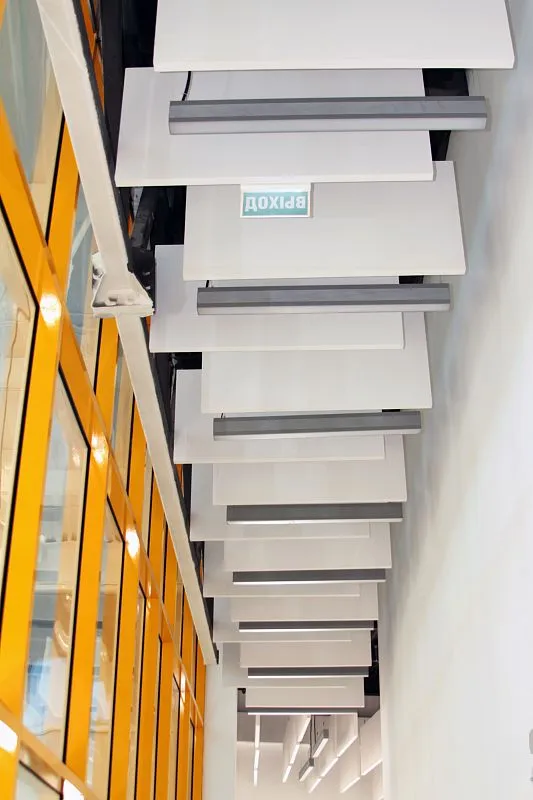

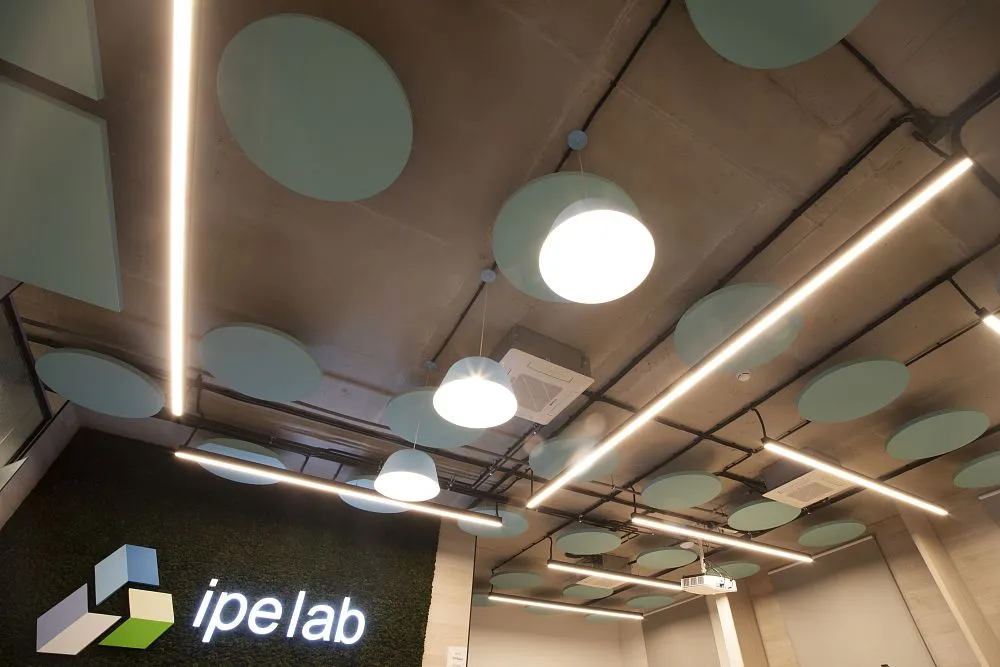

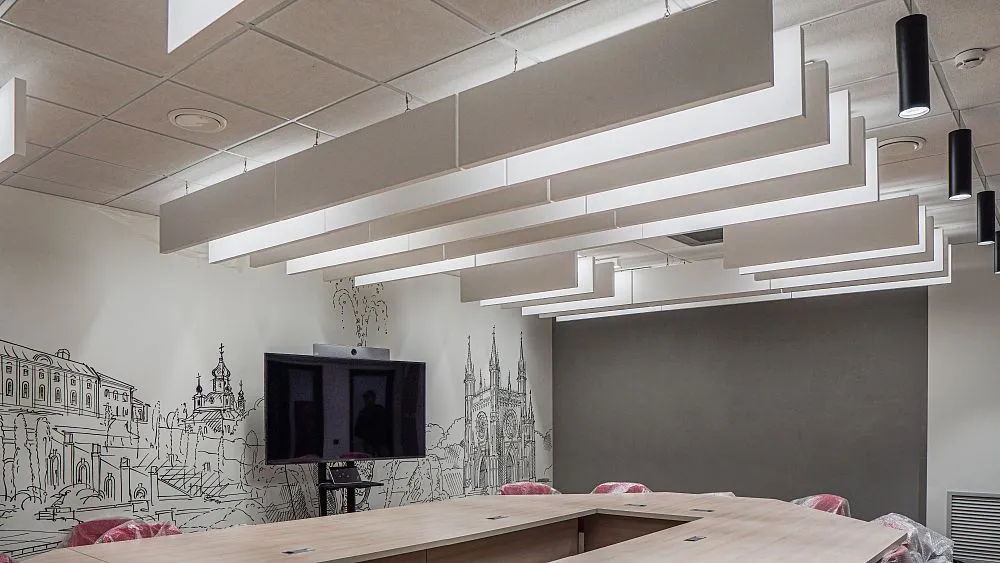

Комбинирование баффлов со светильниками

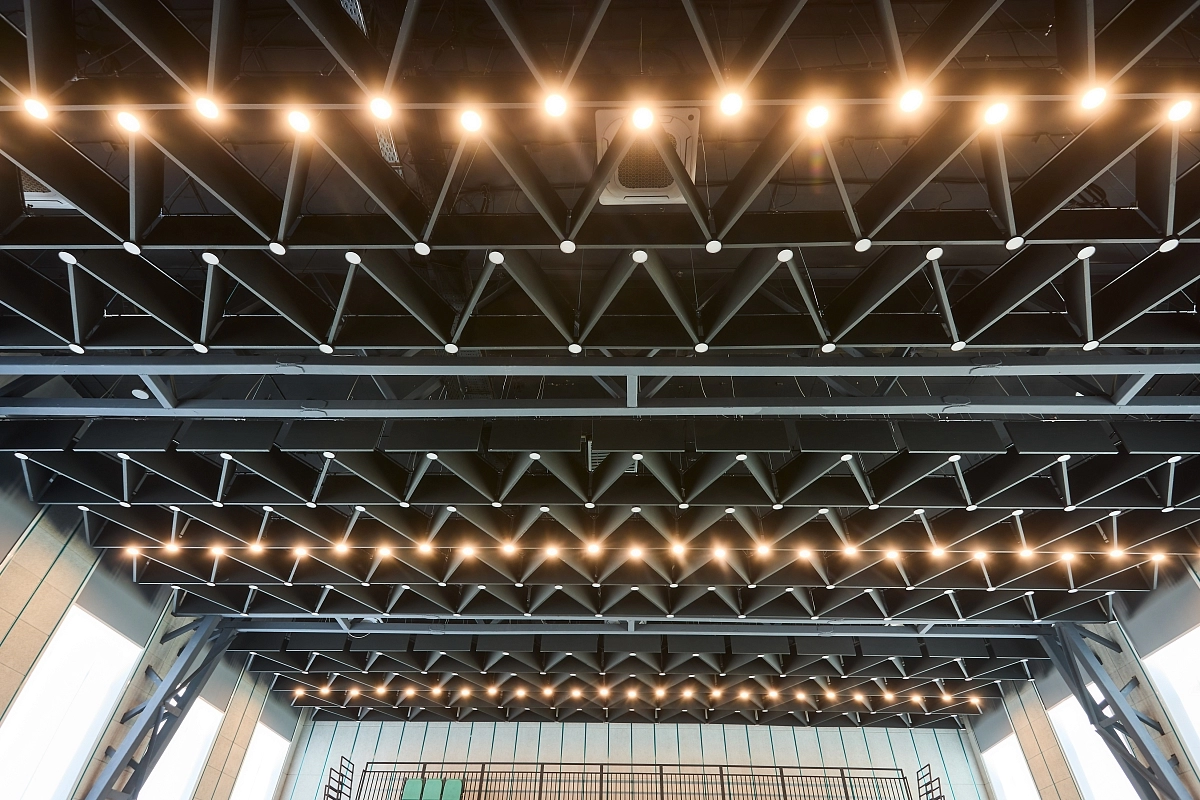

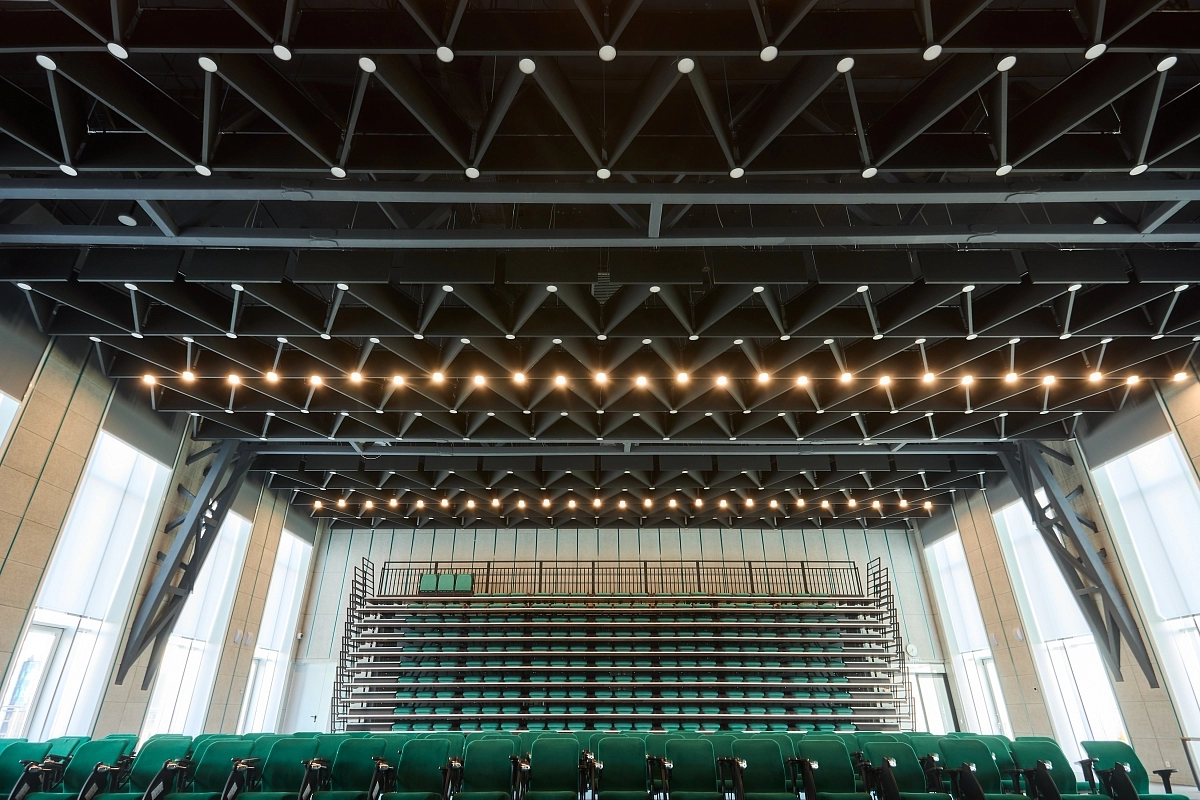

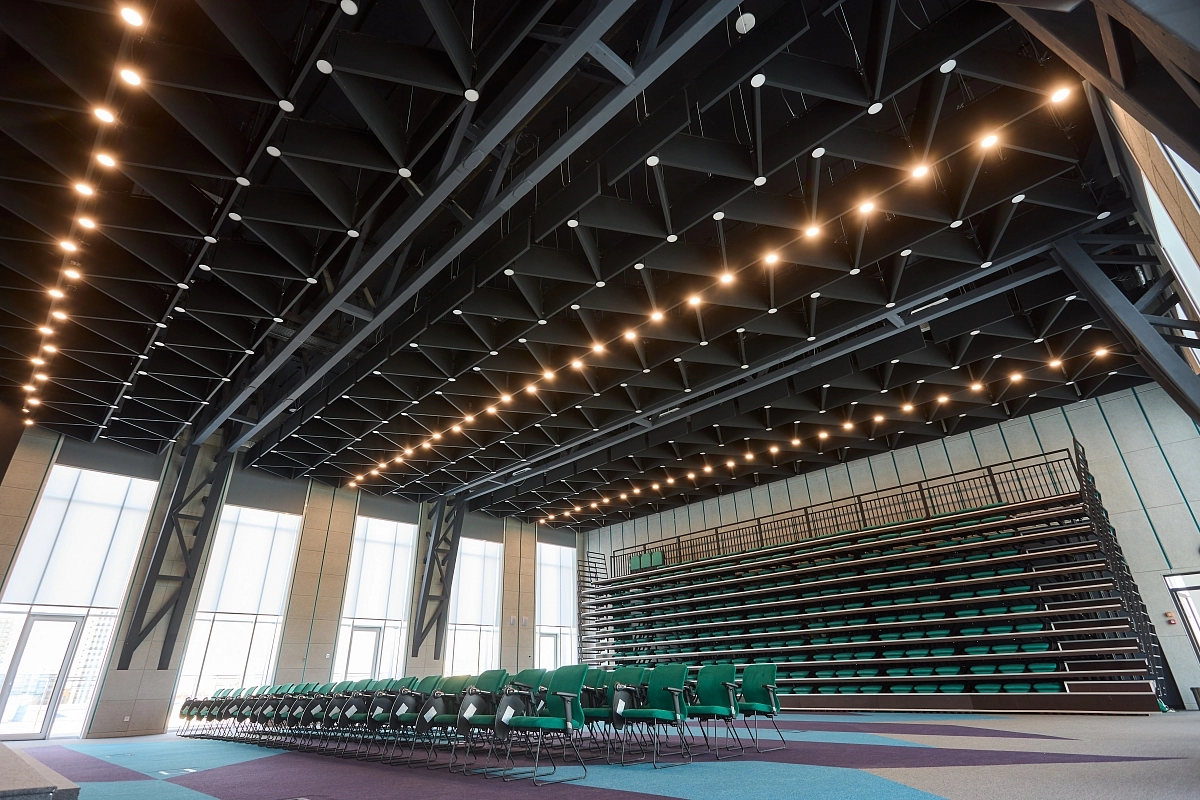

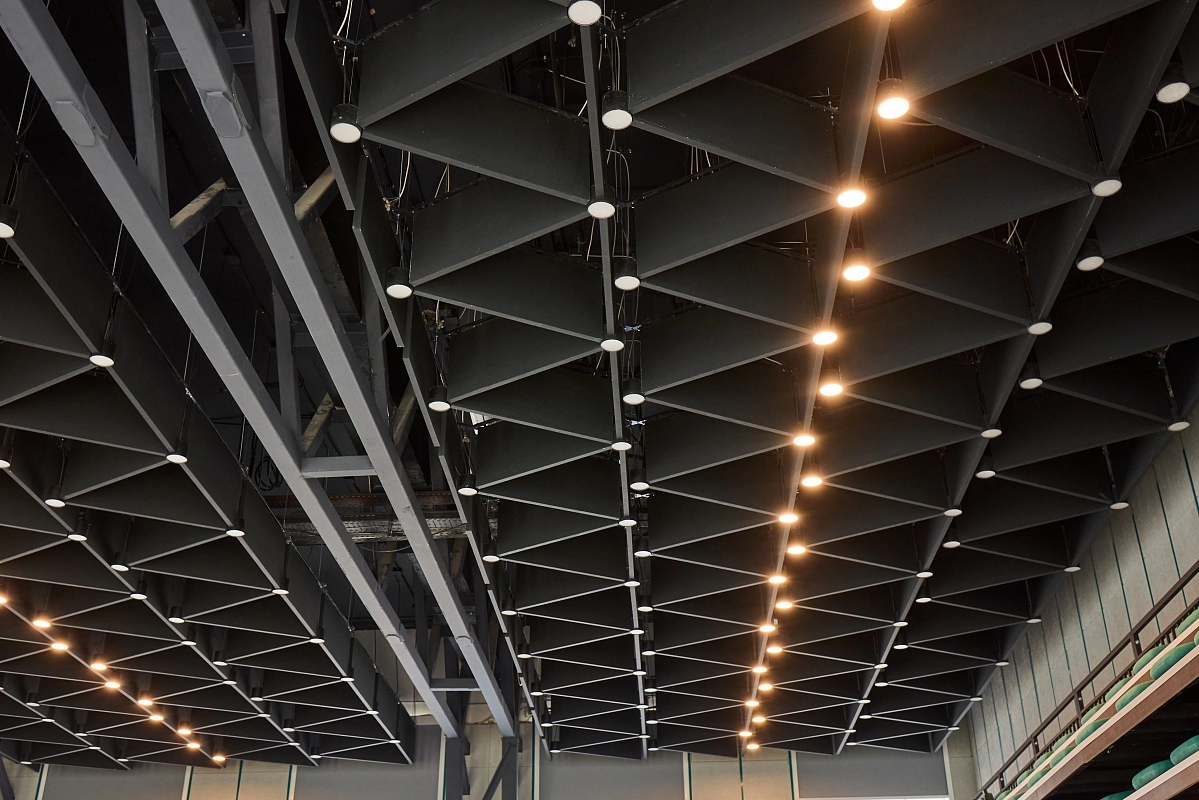

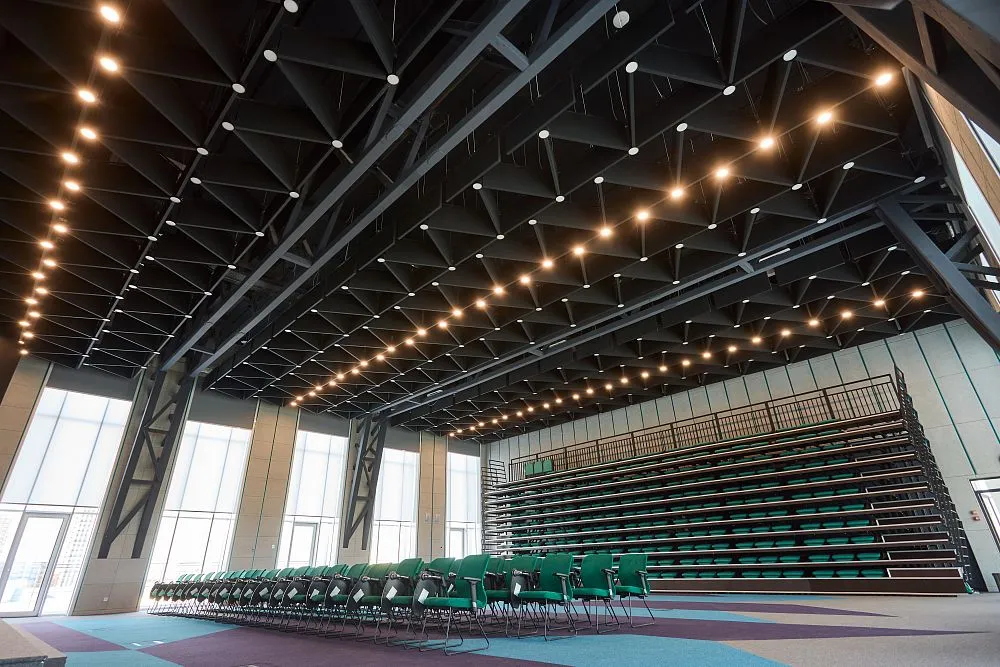

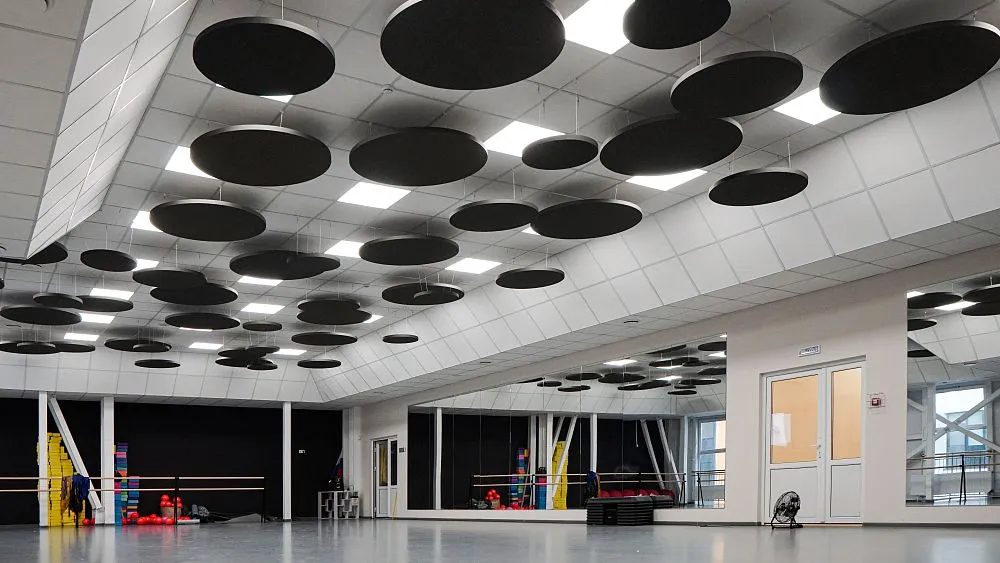

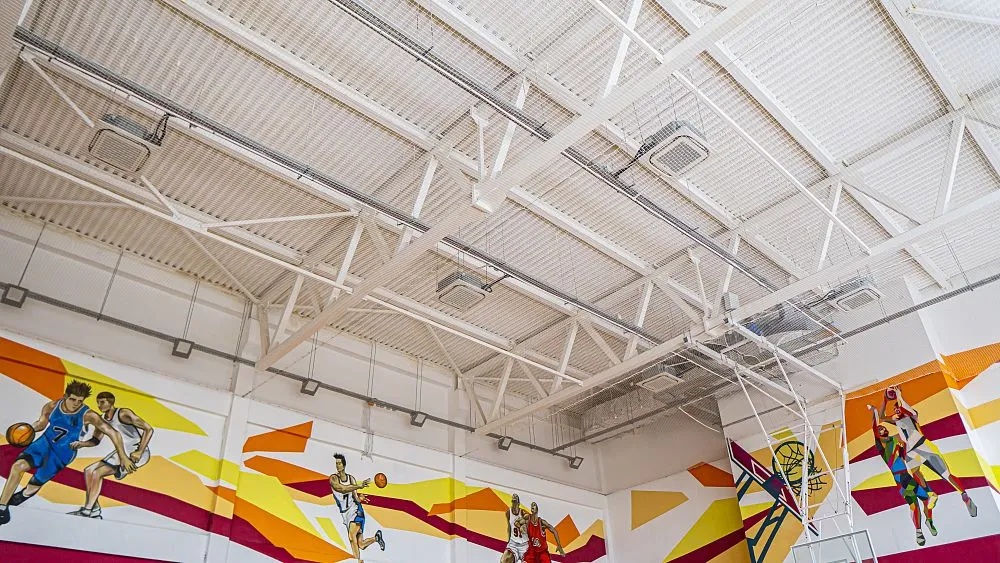

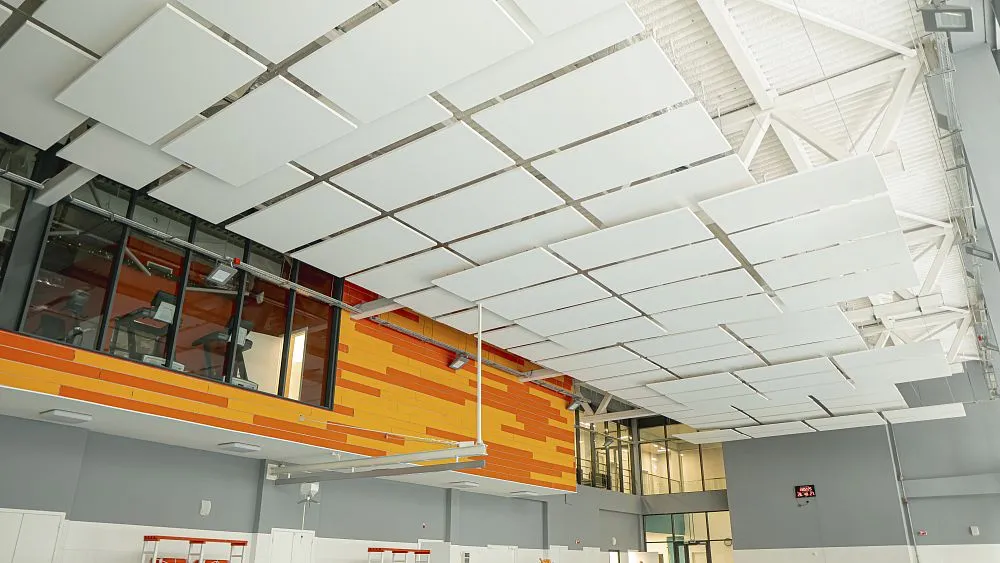

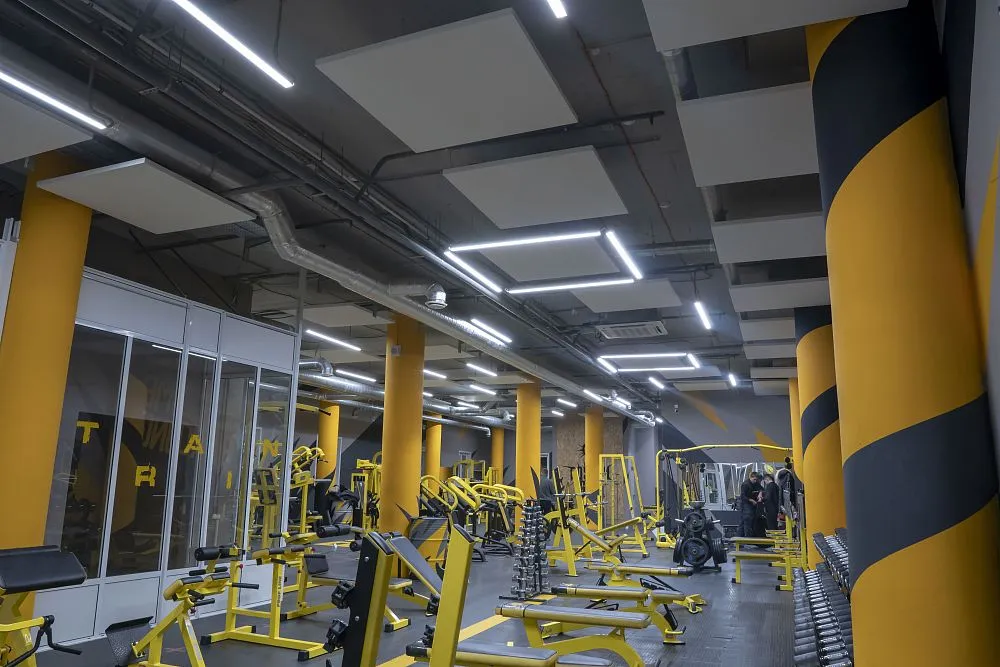

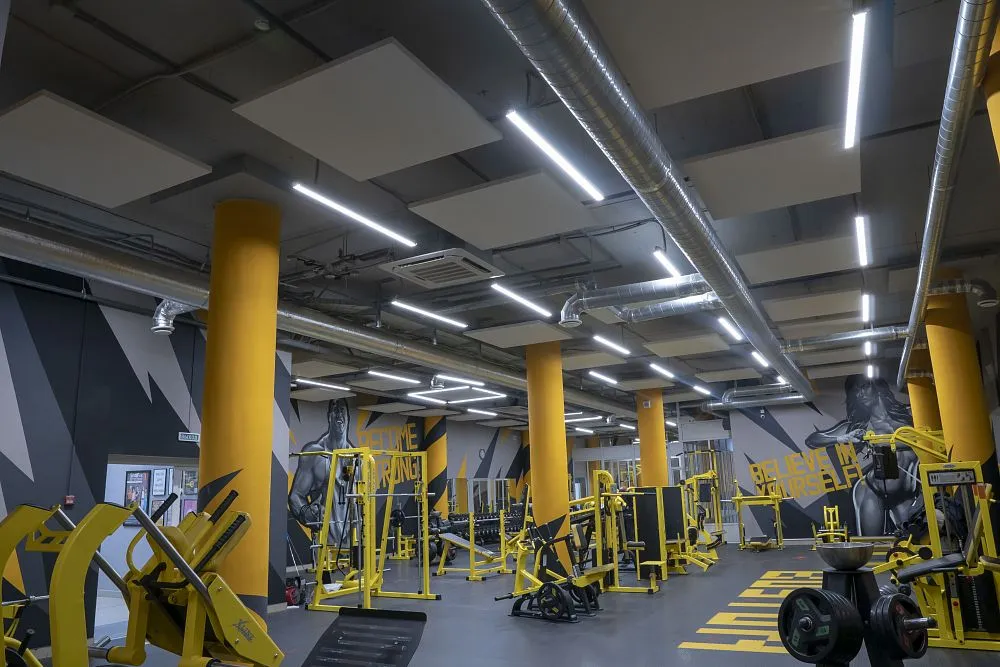

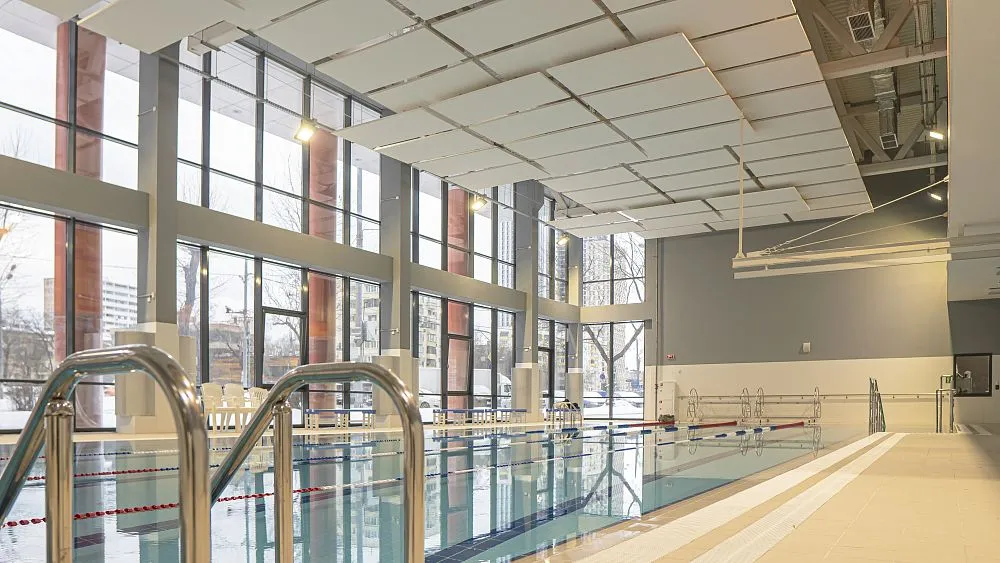

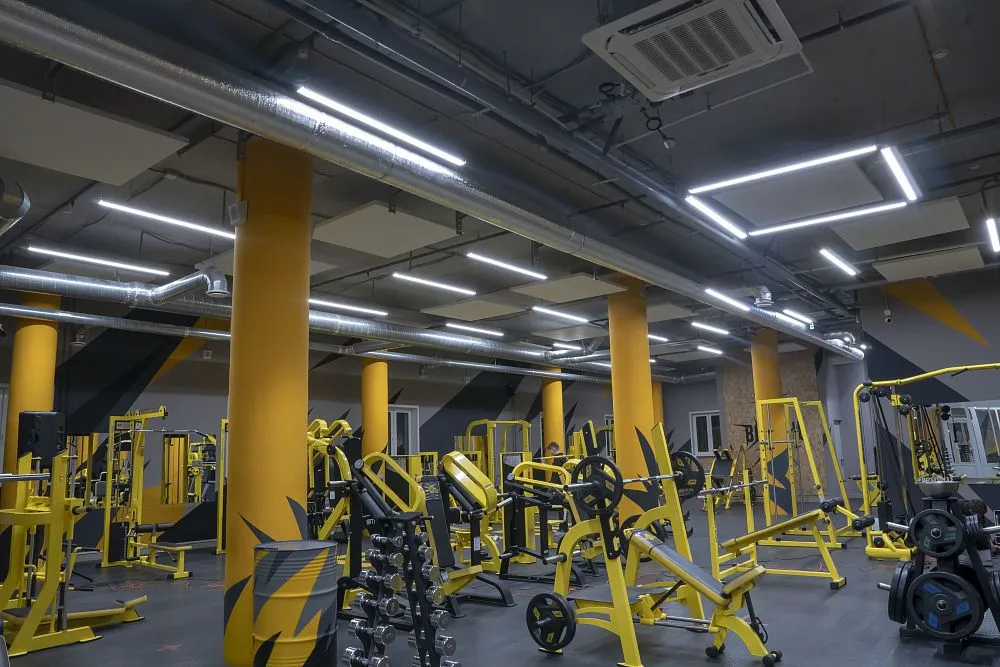

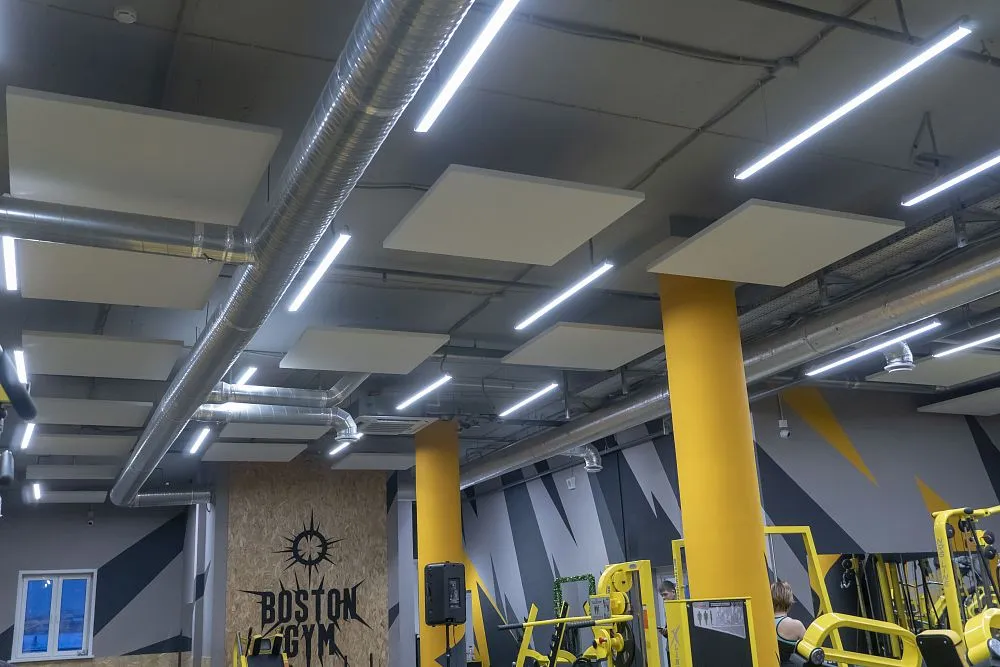

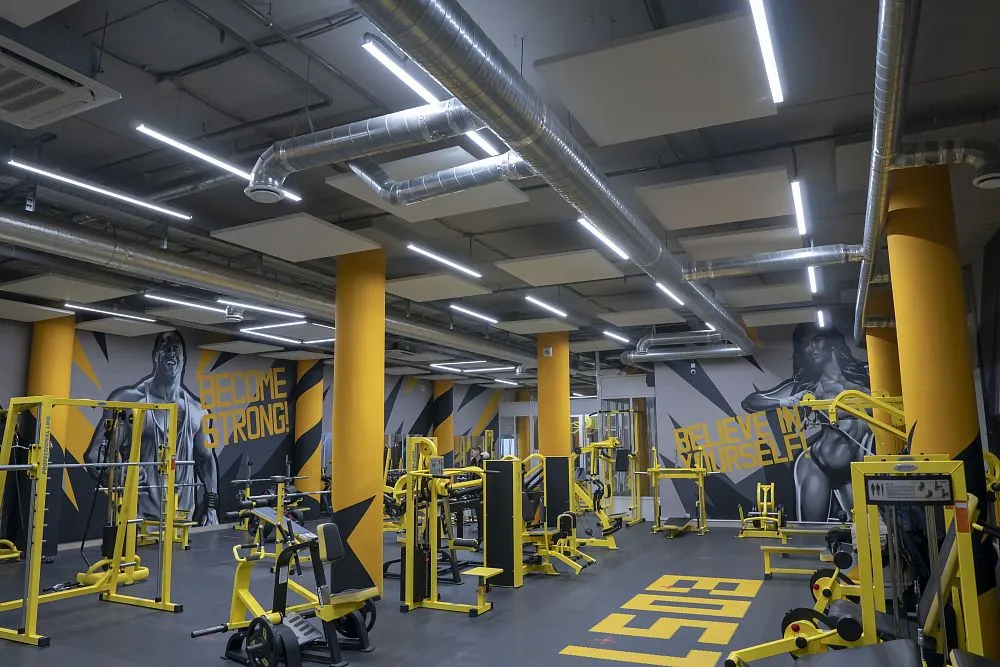

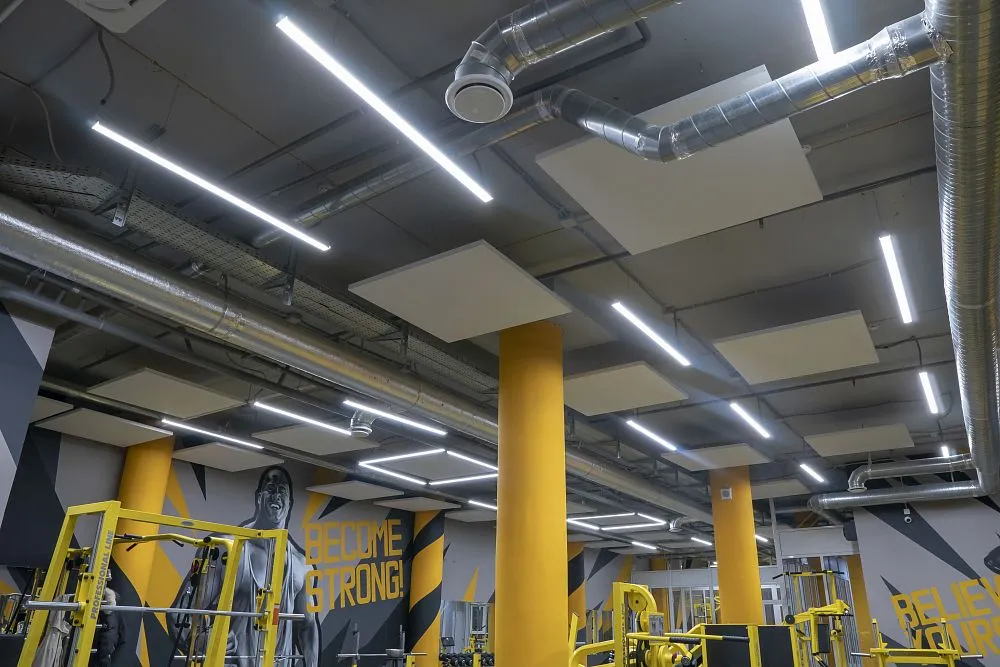

Коррекция Акустики в спортзале

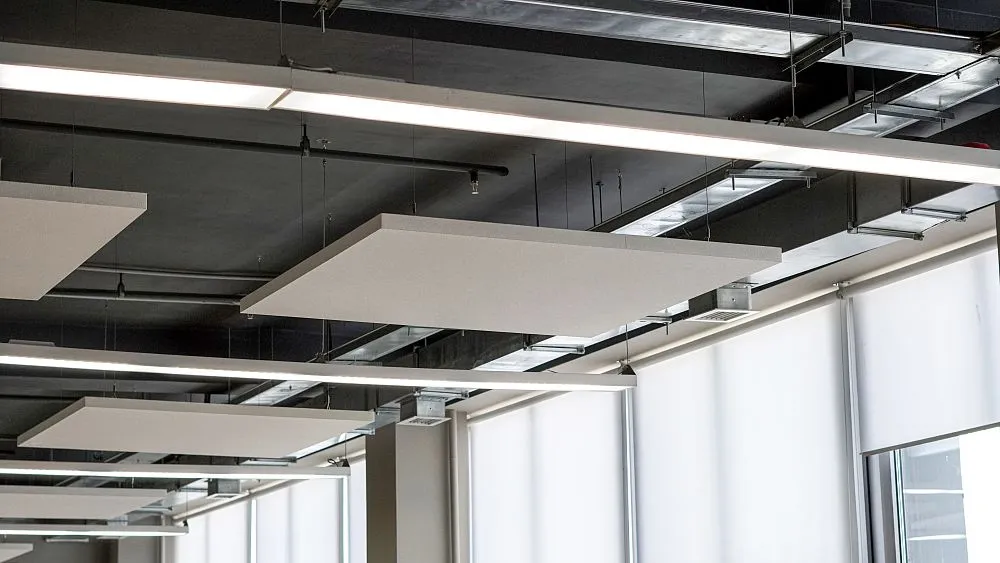

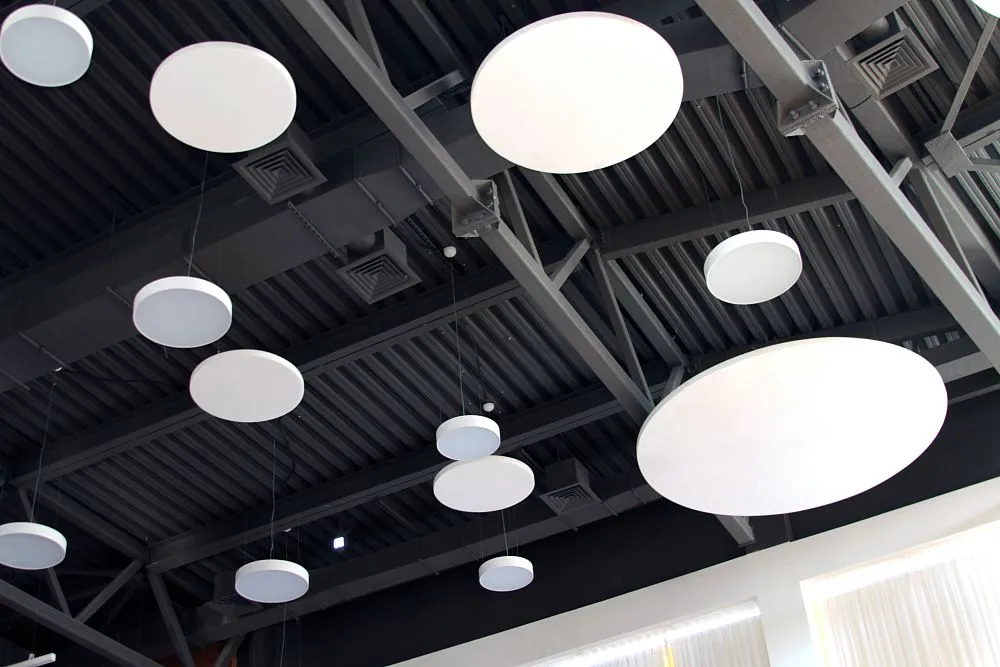

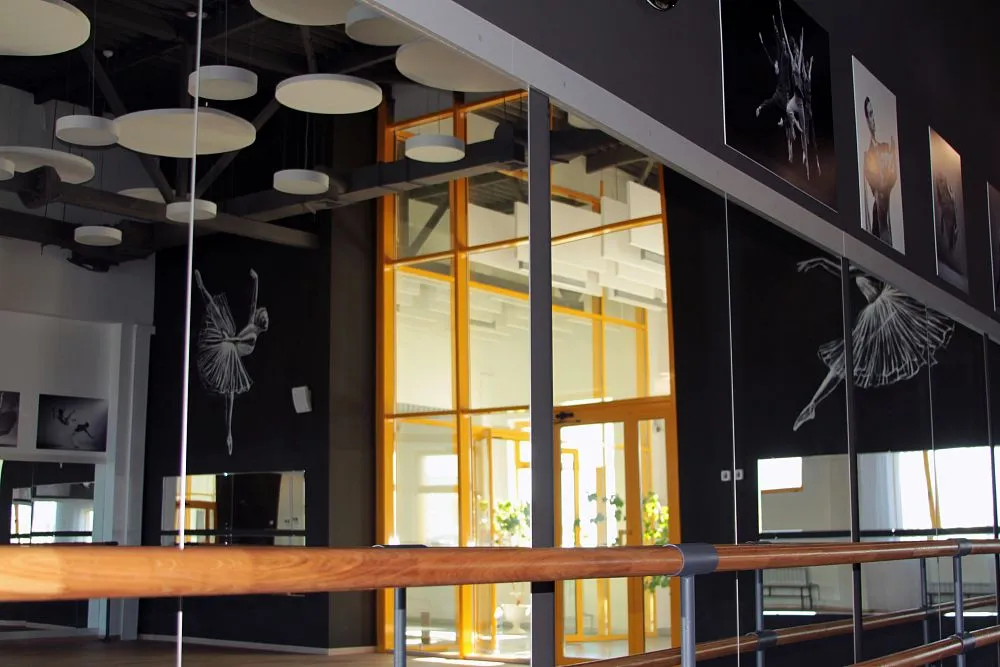

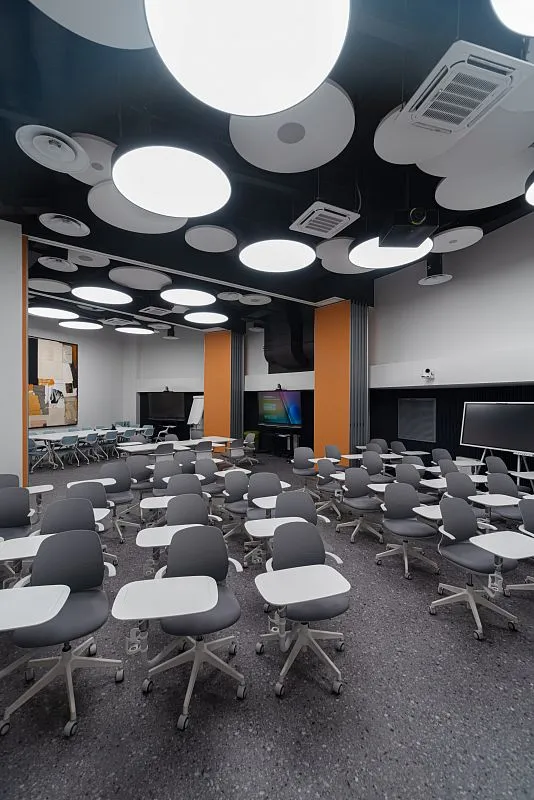

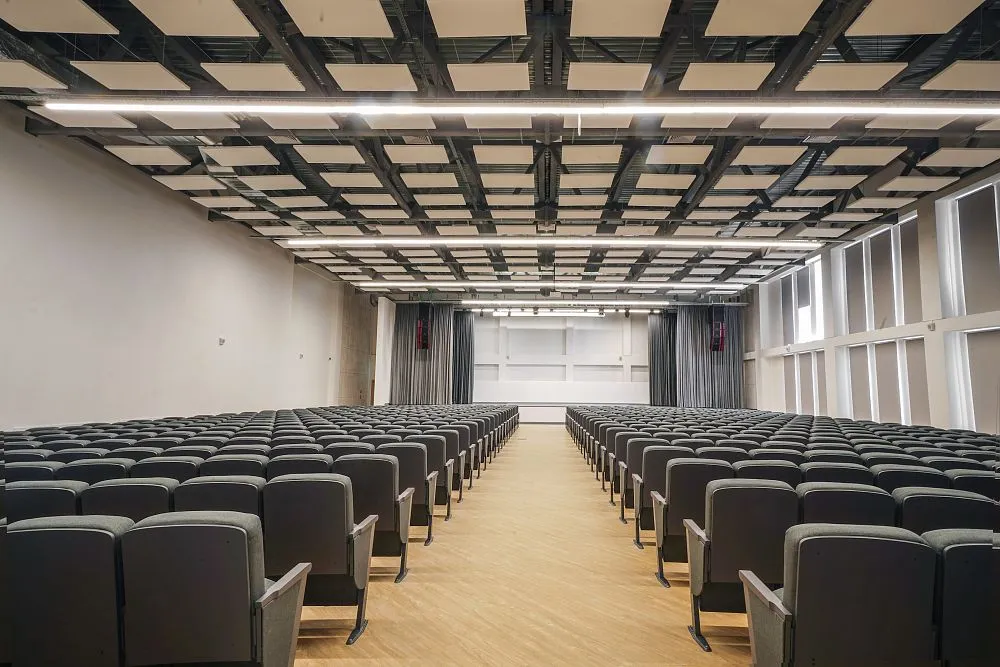

Острова Акустилайн Баффл
Акустилайн Баффл

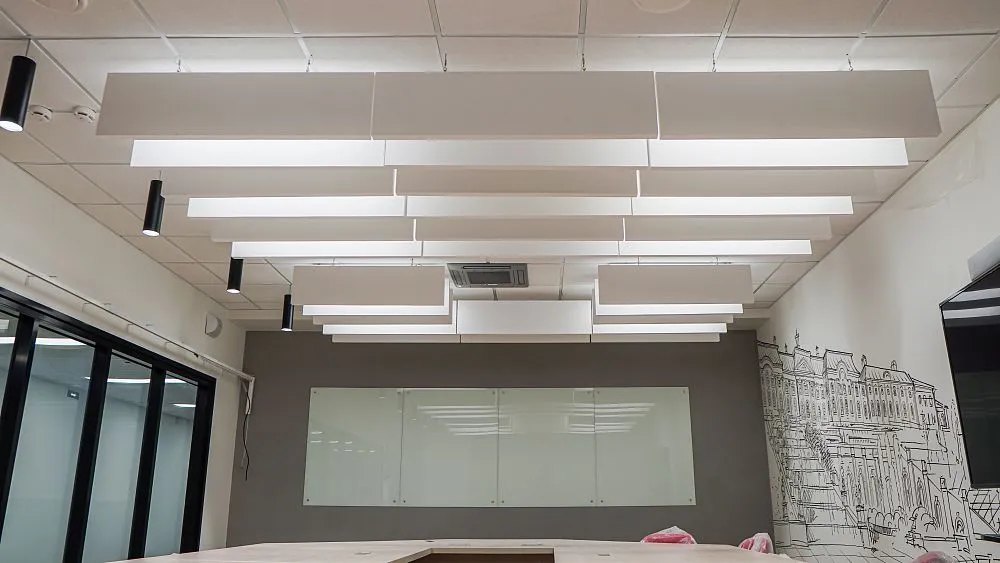

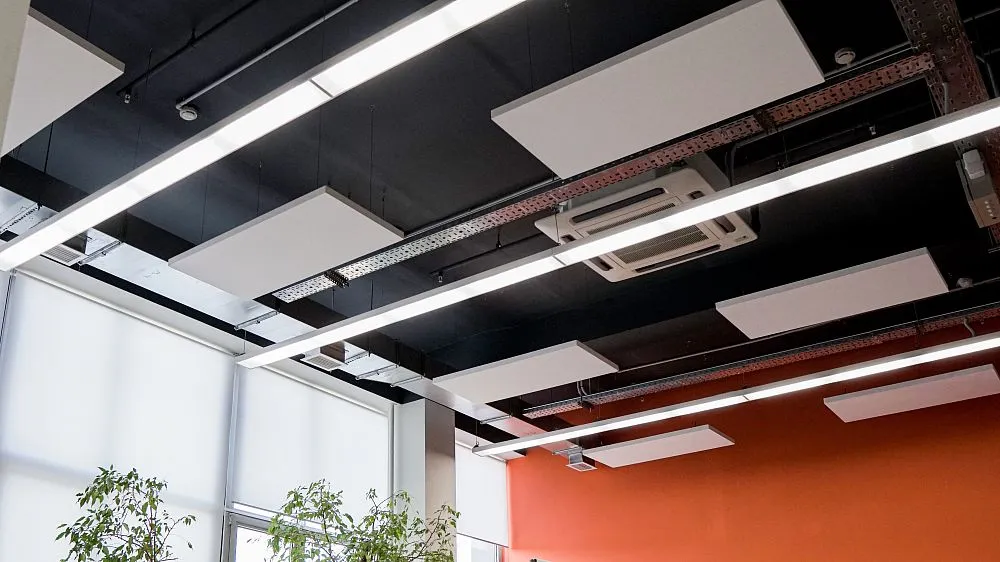

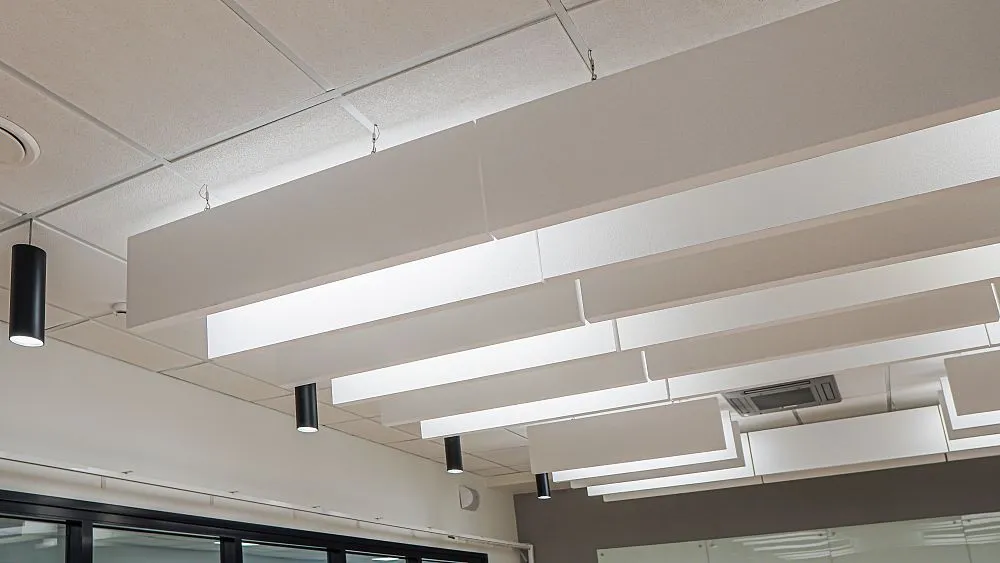

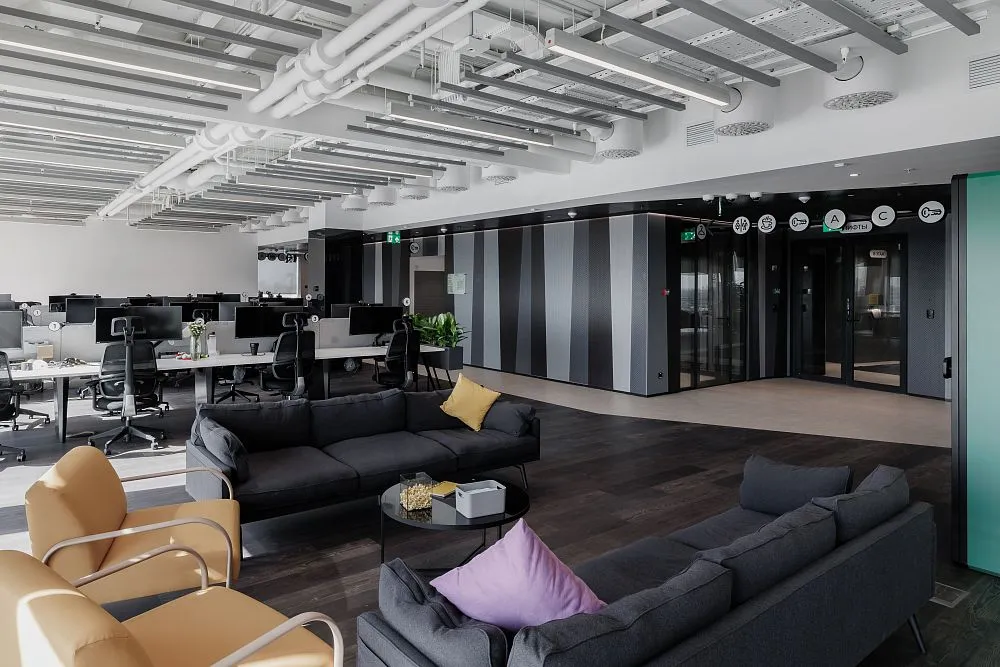

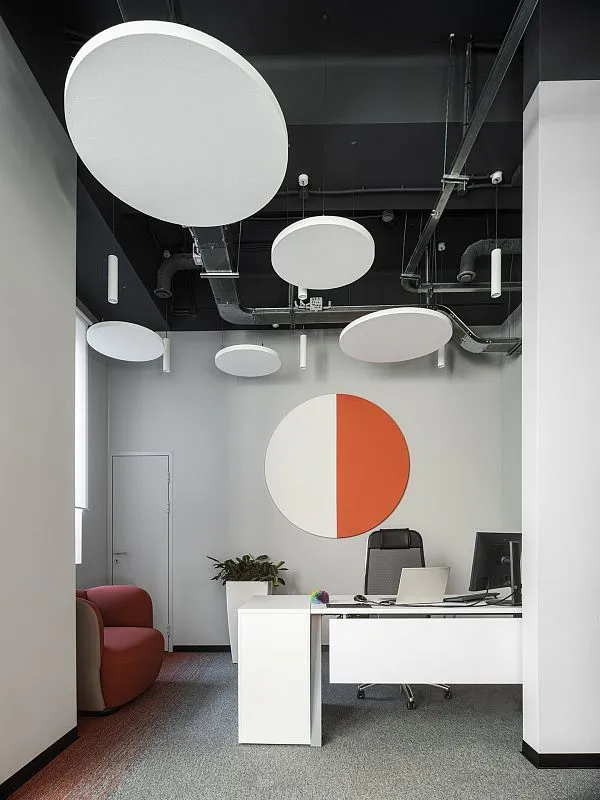

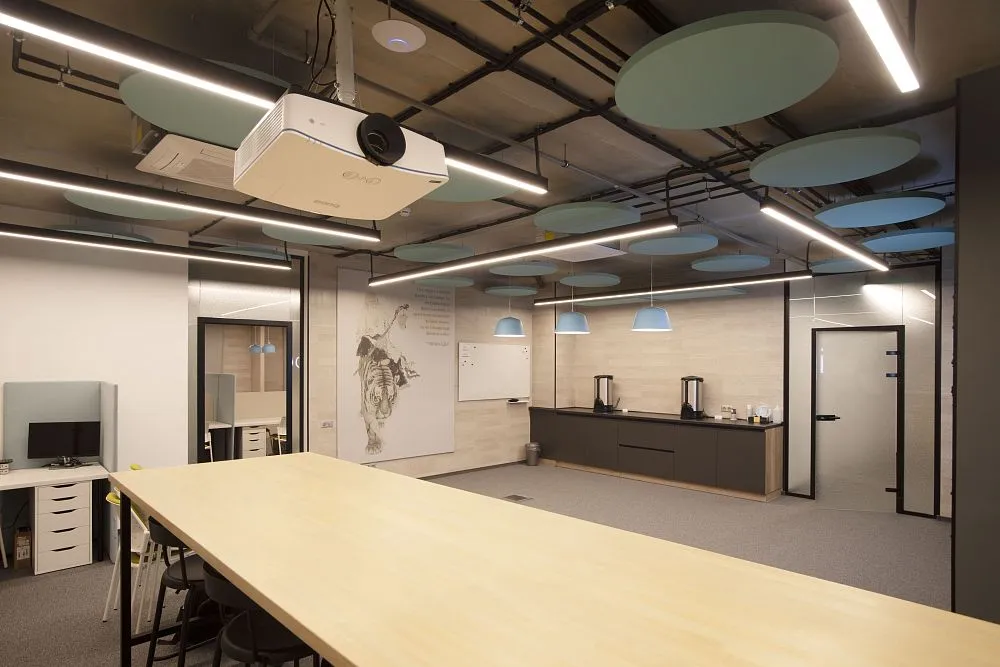

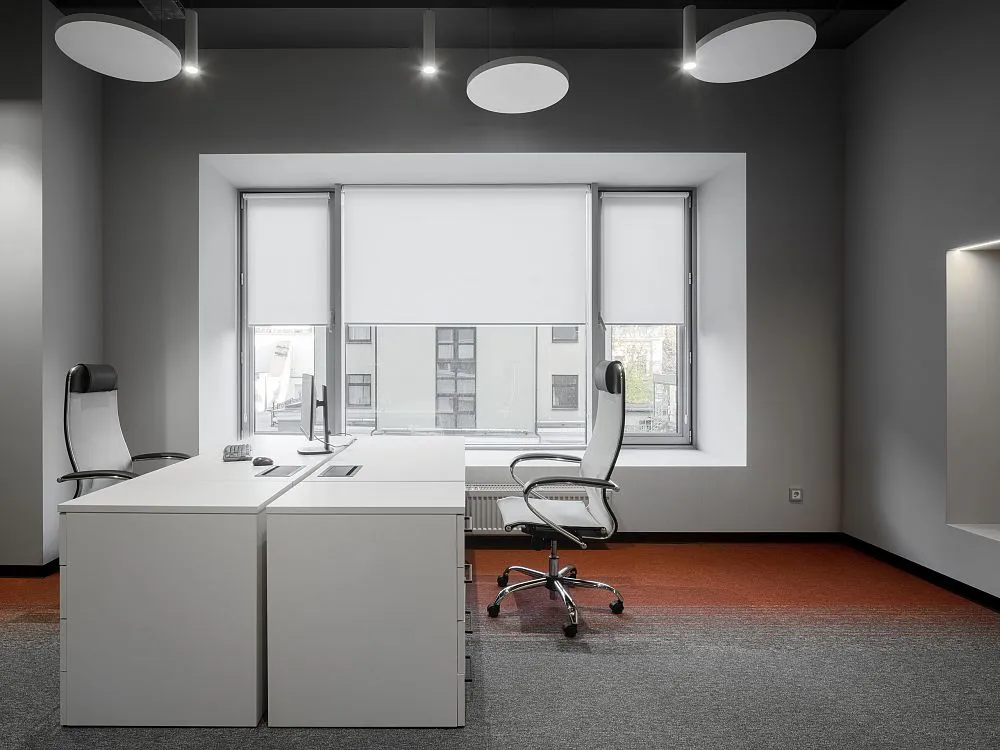

Коррекция акустики в офисе
Простой и быстрый монтаж

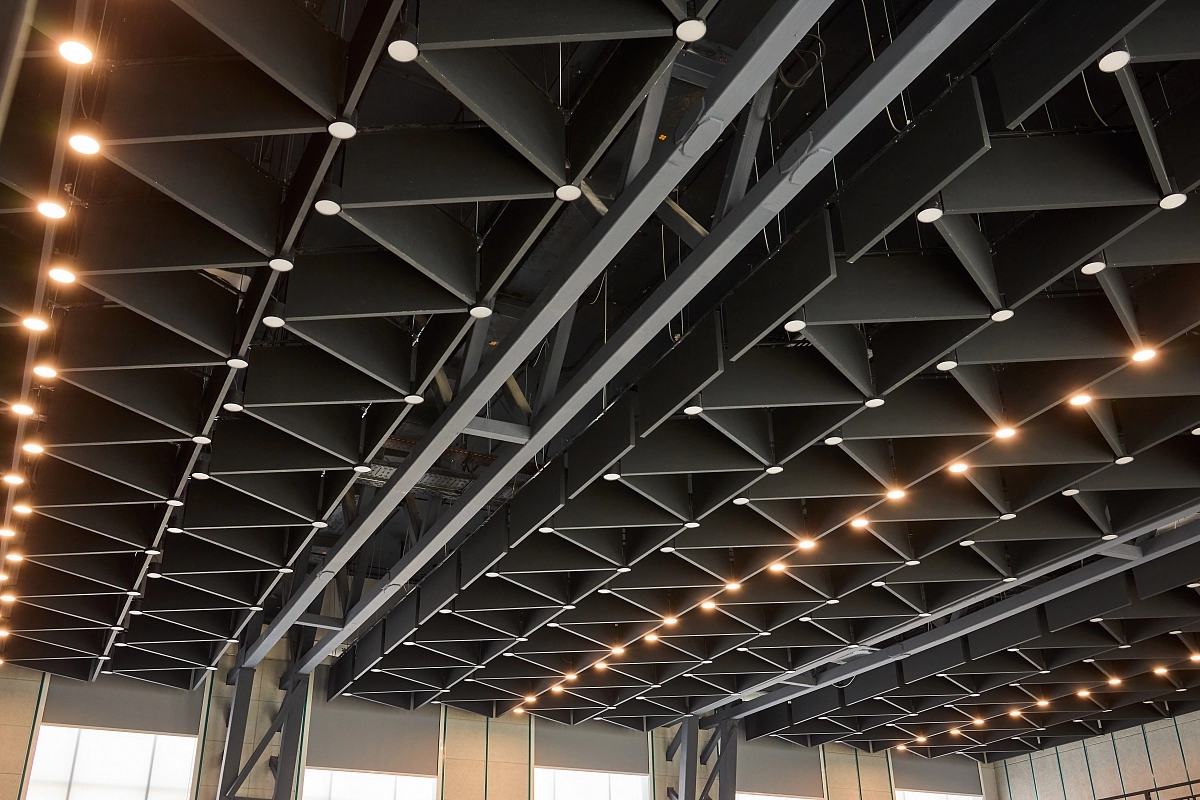

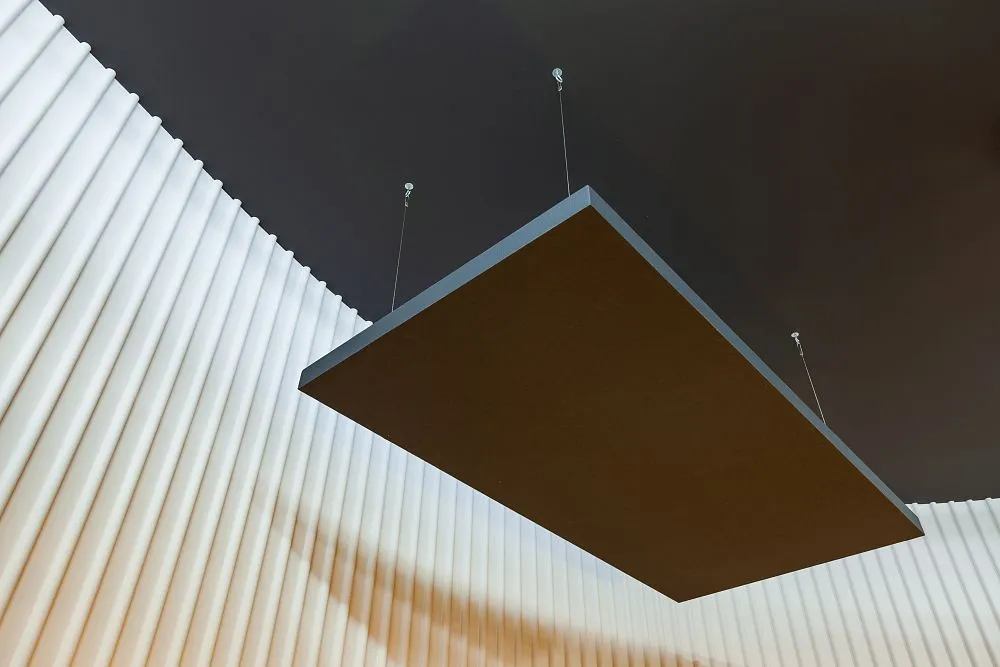

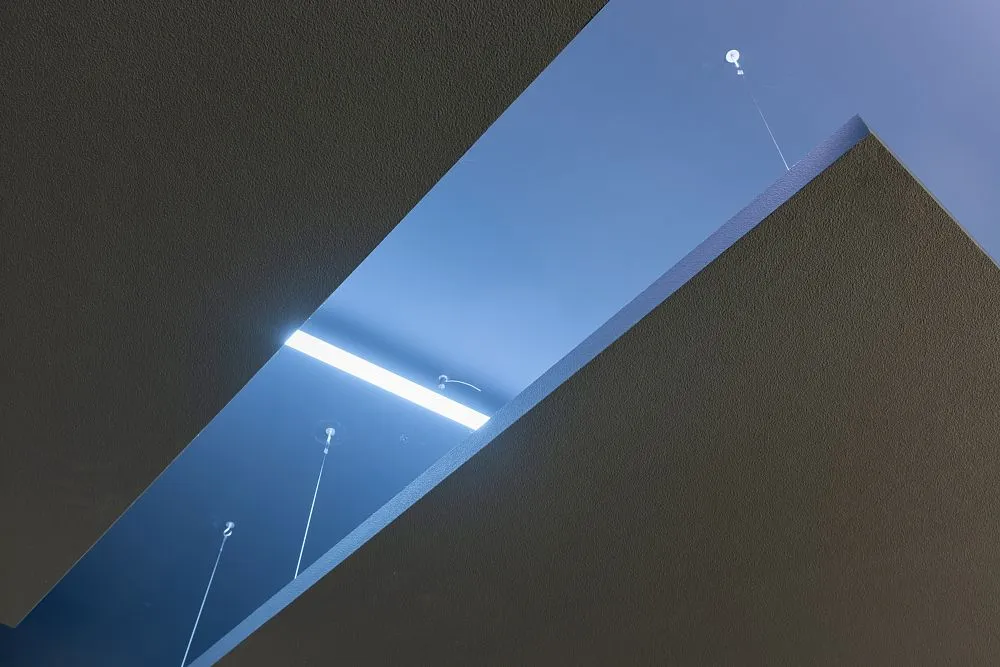

Монтаж под углом

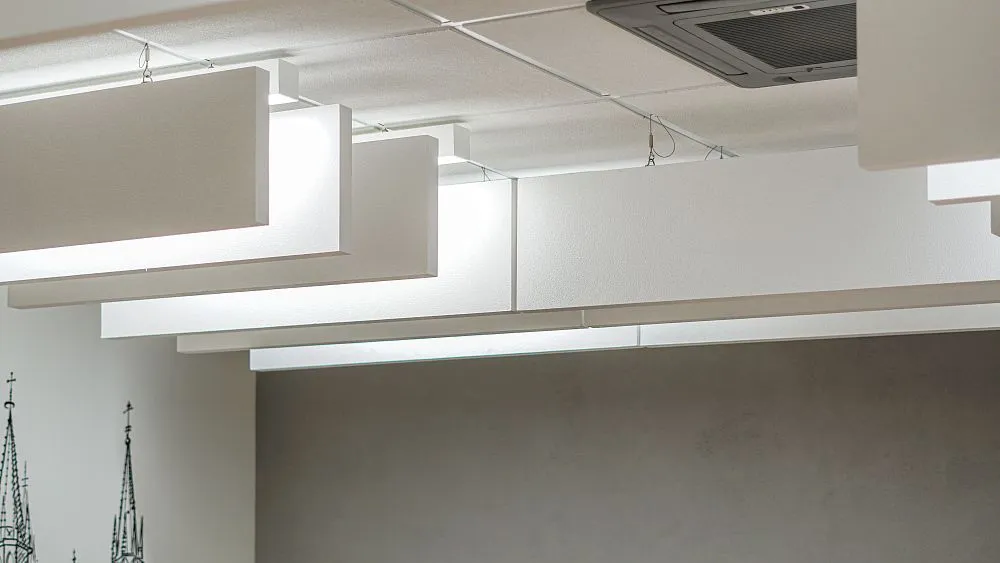

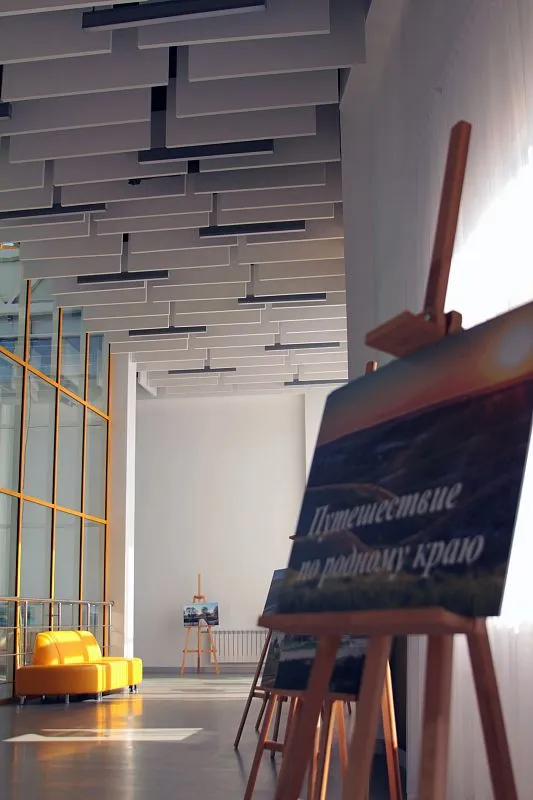

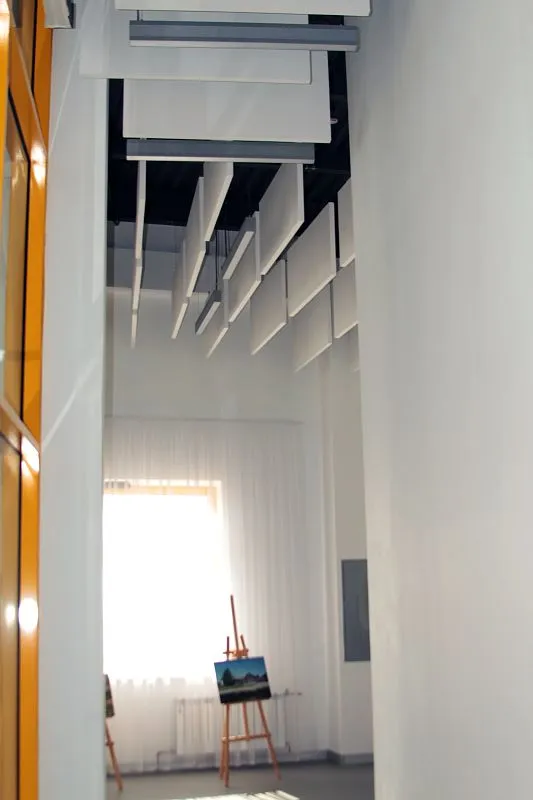

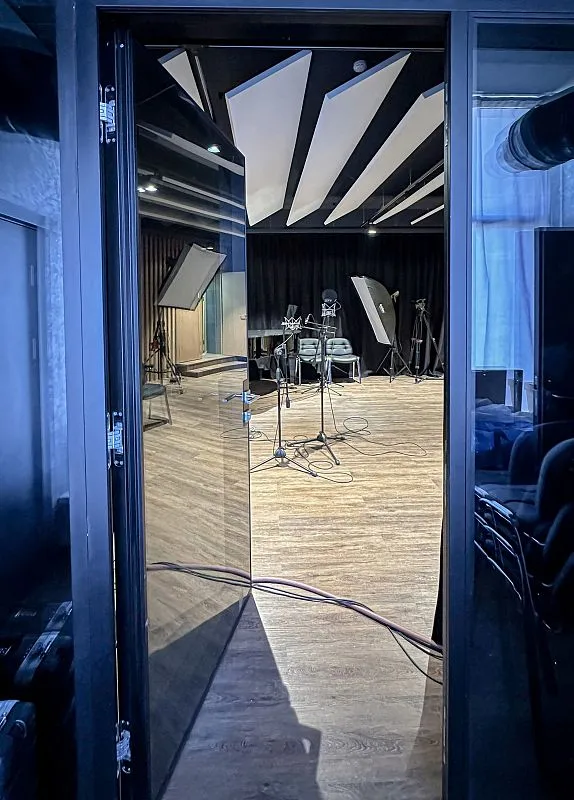

Панели можно подвешивать горизонтально, вертикально
Отделка потолка Акустилайн Баффл
Окрашивание по каталогу RAL
Простой монтаж
Акустилайн Баффл

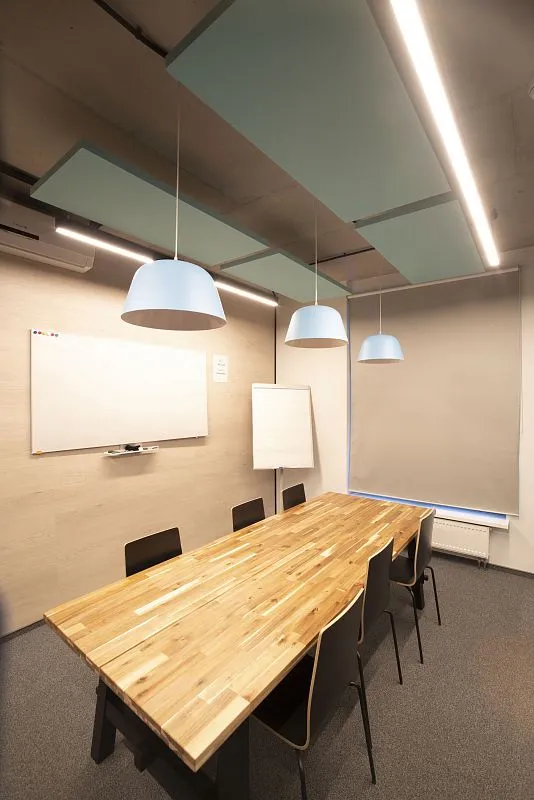

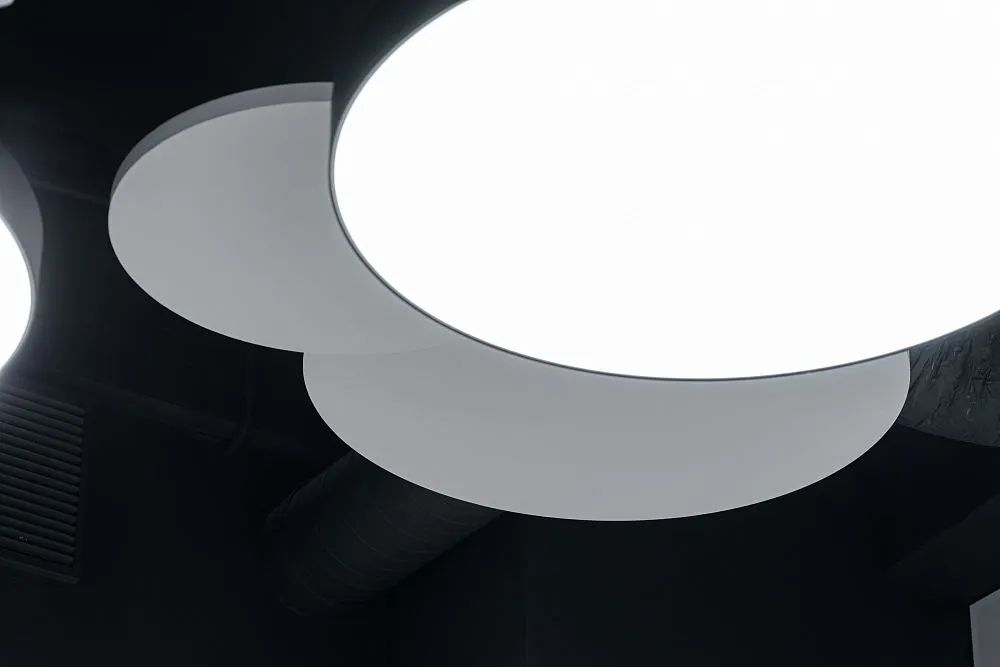

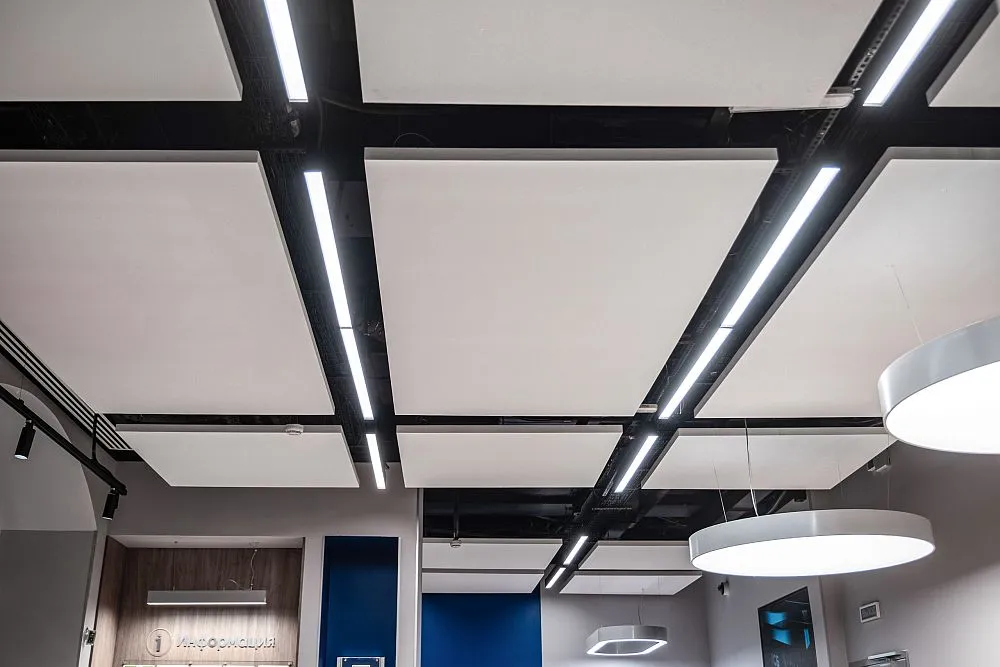

Комбинация со светильниками
Akustiline Baffle
Akustiline Baffle
Дополнительное описание
Характеристики
| Показатели панели | |
|---|---|
| Индекс звукопоглощения αw | 1 |
| Класс звукопоглощения | А |
| Класс пожаробезопасности | КМ1 (Г1, В1, Д1, Т1) |
| Плотность | 140 ±10 кг/м3 |
 |
| Размер панели, м | Аэкв. Эквивалентное звукопоглощение (м2, по Сэбину) | |||||
|---|---|---|---|---|---|---|
|
|
125 Гц | 250 Гц | 500 Гц | 1000 Гц | 2000 Гц | 4000 Гц |
| 1,2х0,2 | 0,22 | 0,43 | 0,43 | 0,46 | 0,48 | 0,48 |
| 1,2х0,3 | 0,32 | 0,65 | 0,65 | 0,68 | 0,72 | 0,72 |
| 1,2х0,6 | 0,65 | 1,30 | 1,30 | 1,37 | 1,44 | 1,44 |
| 2,х1,2 | 2,59 | 5,18 | 5,18 | 5,47 | 5,76 | 5,76 |
| 1,2х1,2 | 1,30 | 2,59 | 2,59 | 2,74 | 2,88 | 2,88 |
| 1х1 | 0,78 | 1,56 | 1,56 | 1,65 | 1,73 | 1,73 |
| ø1,2 | 1,02 | 2,03 | 2,03 | 2,15 | 2,26 | 2,26 |
| ø0,9 | 0,50 | 0,99 | 0,99 | 1,05 | 1,10 | 1,10 |
| ø0,6 | 0,22 | 0,44 | 0,44 | 0,47 | 0,49 | 0,49 |
| Показатели покрытия | |
|---|---|
| Поверхность | белая |
|
Белизна |
84% |
| Прочность на разрыв | 454 N/мм |
| Термическое сопротивление | ≥0,4 (м2, к)/W |
| Светоотражение, в зависимости от цвета | 12% - 86% |
Скачать технический лист
Окрашивание
Цвета для окрашивания (кромка окрашивается в цвет панели):
Цвета на экране монитора могут отличаться от оригиналов из-за особенностей цветопередачи. Цвета RAL не имеют соответствий в системах CMYK, Pantone, NCS, HTML или в RGB.
Монтаж
Перед монтажом панели должны пройти акклиматизацию.
Панели можно подвешивать горизонтально, вертикально, а также под углом к плоскости пола. Допускается вертикальное расположение панелей в ряд и независимый монтаж, при котором каждая панель подвешивается к потолку самостоятельно.
Монтаж Akustiline Baffle производится на специальные элементы крепления, которые состоят из стального крюка-пружины, вкручиваемого с тыльной или торцевой стороны панели, и троса-подвеса (подробнее о креплениях: вариант 1 и вариант 2).
Перед установкой скачайте инструкцию по монтажу.
| Крепление для Akustiline Baffle | Крепление Лайт для Akustiline Baffle |
|
|
Скачать инструкцию по монтажу
Хранение и транспортировка
| Модификация |
Вес 1 шт., кг |
Упаковка | Кол-во панелей, шт. | Размер упаковки, мм | Объём уп-ки, м3 | Вес уп-ки, кг | Упак. на паллете | Паллет в фуре | Упак. в фуре |
|---|---|---|---|---|---|---|---|---|---|
| Akustiline Baffle 1,2х0,2 | 1,4 | коробка | 7 | 630х1230х310 | 0,24 | 29,4 | 21 | 10 |
210 |
| Akustiline Baffle 1,2х0,3 | 1,9 | коробка | 7 | 630х1230х310 | 0,24 | 28 | 21 | 10 | 210 |
| Akustiline Baffle 1,2х0,6 | 3,7 | коробка | 7 | 630х1230х310 | 0,24 | 30,1 | 21 | 10 |
210 |
| Akustiline Baffle 1,2х1,2 | 7,1 | коробка | 7 | 1230х1230х310 | 0,46 | 58,8 | 7 | 10 | 70 |
| Akustiline Baffle 2,4х1,2 | 14,9 | паллета | 23 | 2430х1230х1000 | 2,98 | 90,3 |
|
11 | |
| Akustiline Baffle Ø1,2 | 5,9 | коробка | 7 | 1230х1230х310 | 0,46 | 7 | 10 |
70 |
|
| Akustiline Baffle Ø0,6 | 1,5 | коробка | 7 | 930х930х310 | 0,26 | 14 | 10 | 140 | |
| Akustiline Baffle Ø0,8 | 2,6 | коробка | 7 | 830х830х310 | 0,21 | 14 | 10 |
140 |
|
| Akustiline Baffle Ø0,9 | 3,3 | коробка | 7 | 630х630х310 | 0,12 | 42 | 10 | 420 |
Панели должны храниться в упакованном виде, сложенными в штабели, отдельно по типам, маркам и размерам, в крытых складских помещениях с относительной влажностью воздуха не выше 80%, исключающих условия прямого воздействия влаги в капельно-жидкостном виде. Высота штабеля панелей, упакованных в пленку или бумагу, при хранении и транспортировке не должна превышать 2 м. Перед отгрузкой панелей потребителю следует выдержать их на складе не менее суток.
Не допускается установка других материалов на упакованные паллеты.
Переноску больших панелей (2,4х1,2 м) необходимо осуществлять с помощью 2 или 4 человек вдоль длинной стороны панели. Не допускать изгиба панелей.
Перед монтажом панели должны пройти акклиматизацию.
Срок хранения 24 месяца.
По истечении гарантийного срока хранения продукция должна быть проверена на соответствие заявленным характеристикам и в случае подтверждения соответствия срок хранения может быть продлен.
