Подрозетники АкустикГипс Бокс
Подрозетники АкустикГипс Бокс (AcousticGyps Box) R1, R2, R3, R4 позволяют минимизировать проникновение звука через отверстия под электророзетки, выключатели и выводы слаботочных проводов. Дополнительно предусмотрен короб для точечных светильников L1.
-
Применениепрепятствует проникновению воздушных шумов через отверстия под выключатели и розетки
-
Звукоизоляцияулучшает характеристи звукоизоляционной системы
-
Составвысокоплотный армированный лист ГКЛ, тяжелая вязкоэластичная мембрана
-
Назначениекаркасные и бескарасные системы звукоизоляции для стен и перегородок
Описание
АкустикГипс Бокс (R1-R4) – это специализированный звукоизоляционный короб для монтажа электрических розеток и выключателей в каркасных и бескаркасных системах звукоизоляции, разработанный для снижения проникновения воздушных шумов через отверстия под выключатели и электророзетки. Совместим с любыми профильными системами и типами подрозетников. Маркировка R1-R4 указывает количество вмещающихся розеток.
АкустикГипс Бокс (L1) - это специализированный звукоизоляционный короб для монтажа точечного освещения в каркасных системах звукоизоляции потолков. Разработан для предотвращения звуковых потерь. Габариты изделия позволяют предотвращать перегрев светильников.
АкустикГипс Бокс (L1) - это специализированный звукоизоляционный короб для монтажа точечного освещения в каркасных системах звукоизоляции потолков. Разработан для предотвращения звуковых потерь. Габариты изделия позволяют предотвращать перегрев светильников.
Преимущества
01
Повышение характеристик звукоизоляционных конструкций
02
Подходит для каркасных и бескарасных систем звукоизоляции
03
Простой и быстрый монтаж
04
Состоит из экологически безопасных материалов
05
Пожарная безопасность – КМ1
06
Совместим с подрозетниками любых производителей
Модификации
| Название | Высота, мм | Ширина, мм | Глубина, мм |
Количество розеток |
|---|---|---|---|---|
| Подрозетник АкустикГипс Бокс R1 | 120 | 120 | 45 | 1 |
| Подрозетник АкустикГипс Бокс R2 | 120 |
200 |
45 | 2 |
| Подрозетник АкустикГипс Бокс R3 | 120 | 270 | 45 | 3 |
| Подрозетник АкустикГипс Бокс R4 | 120 | 340 | 45 | 4 |
| Короб для светильника АкустикГипс Бокс L1 | 150 | 150 | 100 | - |
Галерея
Подрозетники АкустикГипс Бокс
На 3 розетки
Размеры подрозетников
Монтаж подрозетников в каркасную систему звукоизоляции
АкустикГипс Бокс R1 на одну розетку
На 4 розетки
На 1 розетку
Монтаж подрозетников в каркасную систему звукоизоляции
На 2 розетки
Монтаж подрозетников в каркасную систему звукоизоляции
Финальный монтаж розеток
Финальный монтаж розеток
На 3 розетки
На 1 розетку
Размеры подрозетников
На 2 розетки
На 4 розетки
Монтаж подрозетника
На 1 розетку
На 4 розетки
Короб для светильника L1
Монтаж подрозетников
Короб для светильника L1
Установка розеток
Характеристики
Монтаж

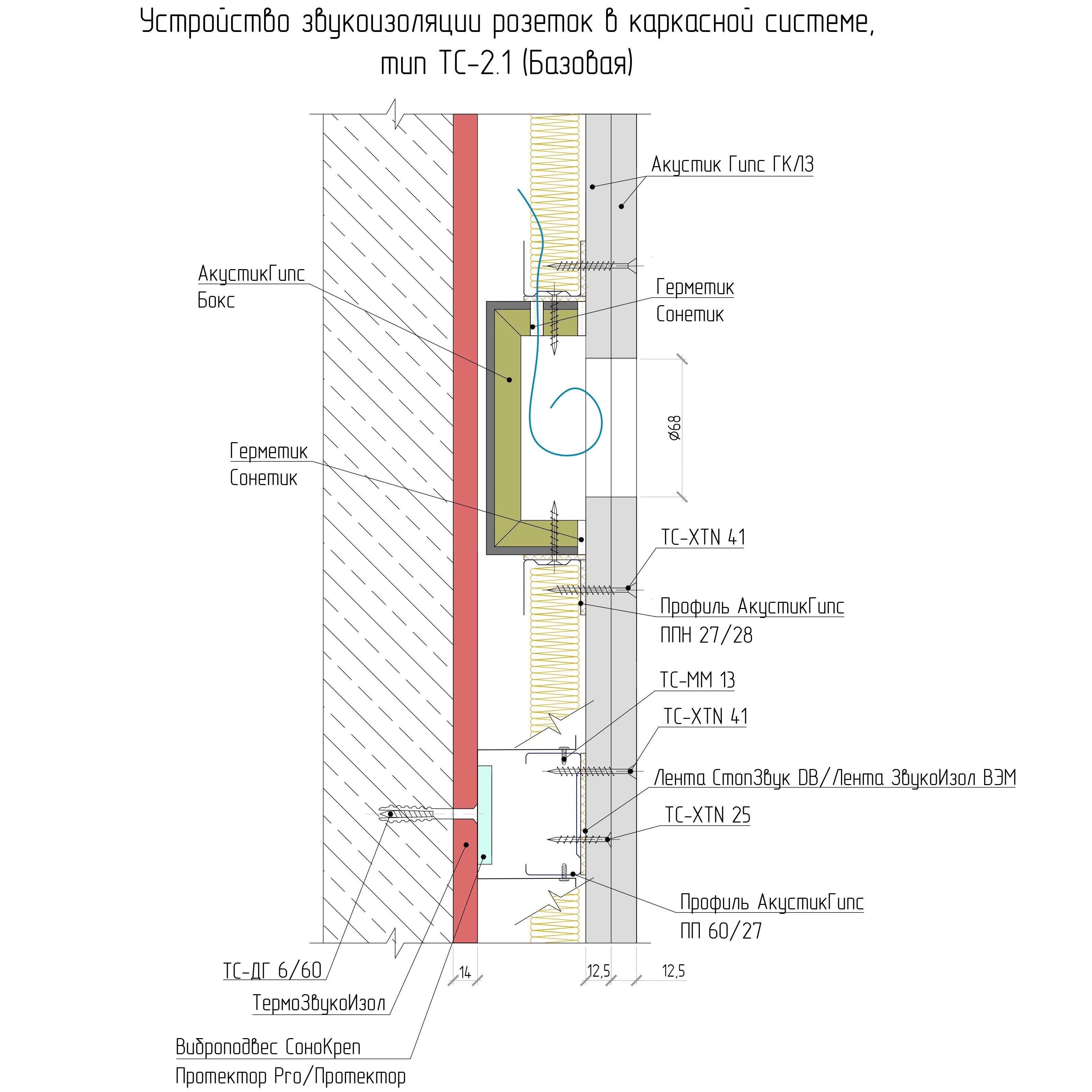

Установка акустических коробов АкустикГипс Бокс осуществляется в каркас с помощью саморезов, перед облицовкой звукоотражающими материалами.

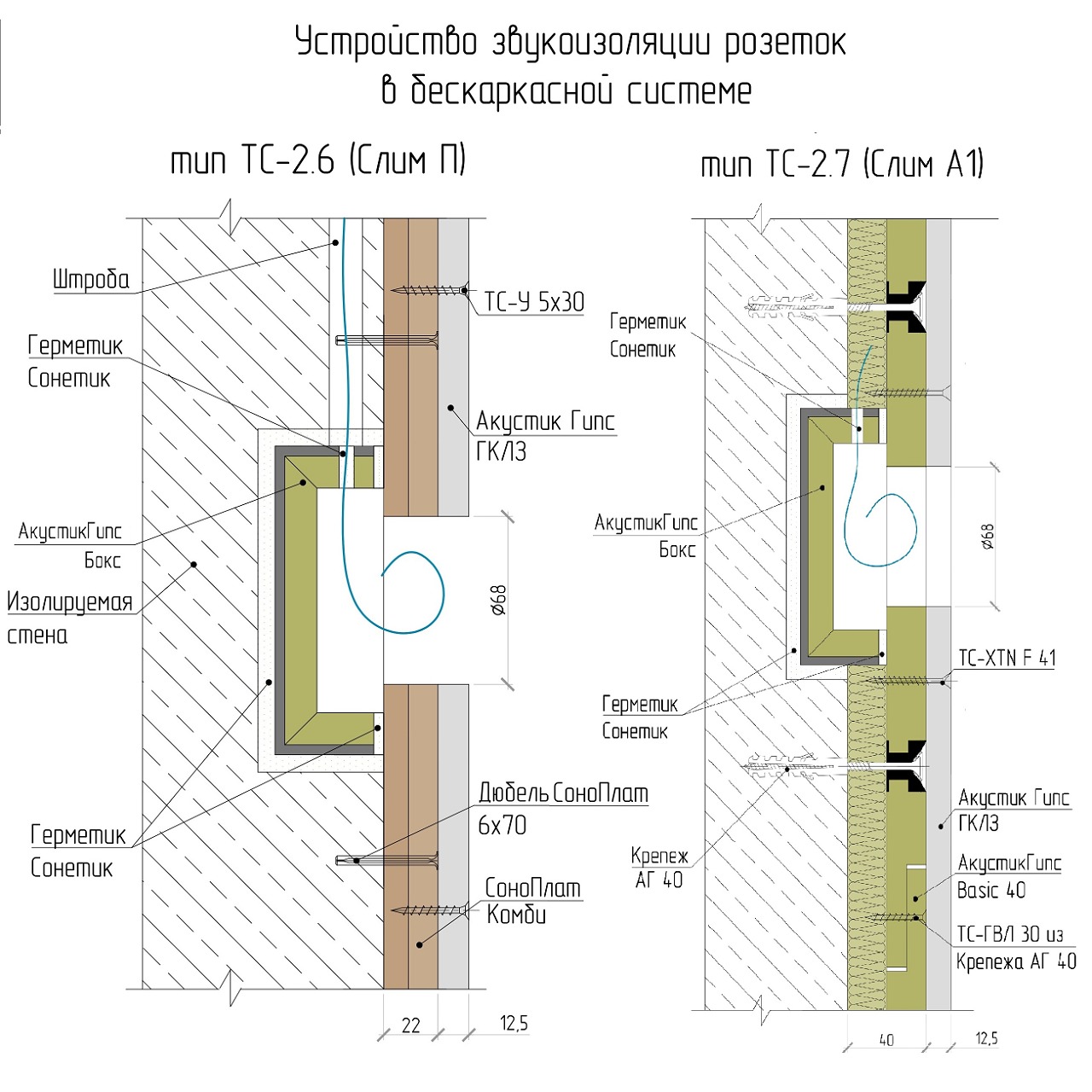

Если подрозетники АкустикГипс Бокс используются в бескаркасных конструкциях, необходимо предварительно подготовить посадочную нишу и закрепить их на виброакустический герметик Сонетик.
Устройство звукоизоляции розеток
Видеоинструкция по монтажу подрозетников АкустикГипс Бокс.
Хранение и транспортировка
Продукция хранится в горизонтальном положении на паллетах, паллеты одна на другом не размещаются. Хранить продукцию необходимо в оригинальной упаковке вдали от источников высокой температуры и ультрафиолетовых лучей в сухом месте при температурах не выше 35ºC.
| Наименование | Вес, кг |
Объём |
|---|---|---|
| Подрозетник АкустикГипс Бокс R1 |
0,8 |
0,000648 |
| Подрозетник АкустикГипс Бокс R2 |
0,8 |
0,00108 |
| Подрозетник АкустикГипс Бокс R3 |
1 |
0,001458 |
| Подрозетник АкустикГипс Бокс R4 |
1 |
0,001836 |
| Короб для светильника АкустикГипс Бокс L1 |
0,8 |
0,001 |
Срок хранения 24 месяца.
По истечении гарантийного срока хранения продукция должна быть проверена на соответствие заявленным характеристикам и в случае подтверждения соответствия срок хранения может быть продлен.
