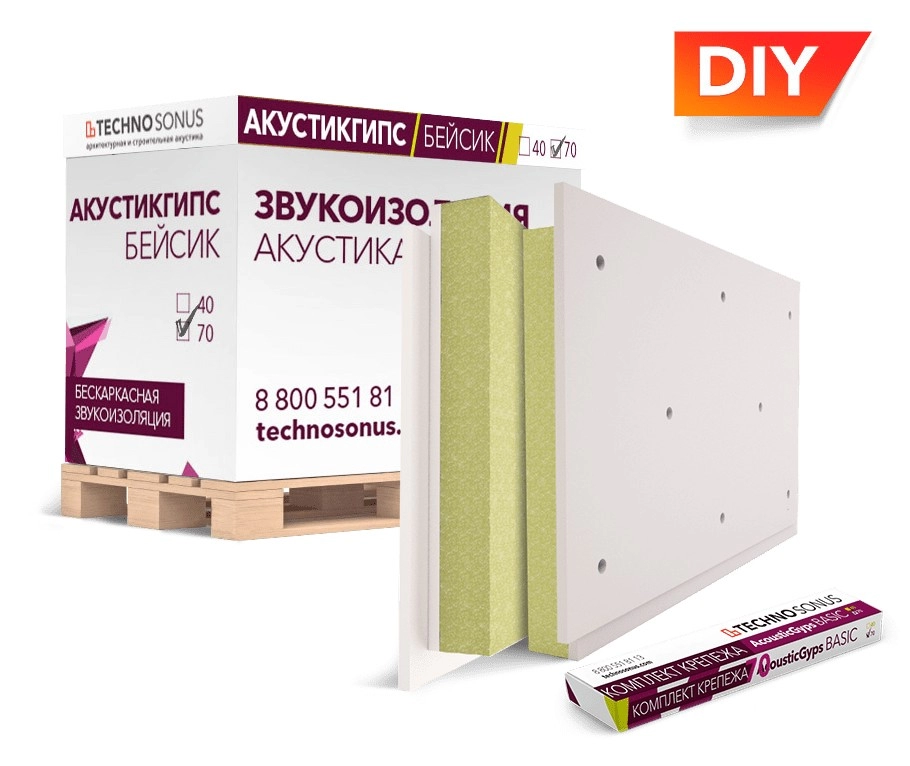

Панель АкустикГипс Basic

АкустикГипс (AcousticGyps) Basic – это сэндвич-панель, которая состоит из жёсткой гипсоволокнистой плиты и мягкого звукопоглощающего слоя — стекловолокнистой или базальтовой плиты. Предназначена для быстрого и простого монтажа систем дополнительной звукоизоляции стен и потолков бескаркасным способом.

Скачать технический лист

Видеообзор

Назначение

дополнительная звукоизоляции от воздушного шума там, где требуется сохранение пространства
Звукоизоляция

повышает уровень звукоизоляции стен до нормативных значений
Состав

ГВЛ, минеральное волокно, комплект крепежа
Применение

стены и потолки

Назначение

дополнительная звукоизоляции от воздушного шума там, где требуется сохранение пространства
Звукоизоляция

повышает уровень звукоизоляции стен до нормативных значений
Состав

ГВЛ, минеральное волокно, комплект крепежа
Применение

стены и потолки

Скачать технический лист

Описание

АкустикГипс (AcousticGyps) Basic – это сэндвич-панель, которая состоит из гипсоволокнистой плиты (ГВЛ) 20 мм и звукопоглощающего мягкого слоя — акустической минеральной ваты повышенной плотности. Служит для дополнительной звукоизоляции стен и потолков, увеличивая значения звукоизоляции до нормативных.

В каждой сэндвич-панели предусмотрено восемь заводских отверстий для специальных виброизолирующих креплений, препятствующих передаче звука. Монтаж панелей производится бескаркасным способом, что значительно ускоряет время работы и уменьшает затраты на дополнительные материалы.

В состав изделия включён комплект крепежа. Однако при необходимости можно докупить запасные комплекты крепежа для панелей АкустикГипс (AcousticGyps) Basic.

Финишную отделку рекомендуется выполнять листами звукоизоляционного гипсокартона ГКЛЗ АкустикГипс .

Преимущества

01 Рассеивает звуковые волны и поглощает остаточную звуковую энергию

02 Быстрый, чистый и простой монтаж

03 Универсальное решение звукоизоляции стен и потолка

04 Экономия полезной площади помещения

05 Экологически чистый материал

06 Лучшие акустические показатели при малой толщине

Запросить сотрудничество Перейти в интернет-магазин

Модификации

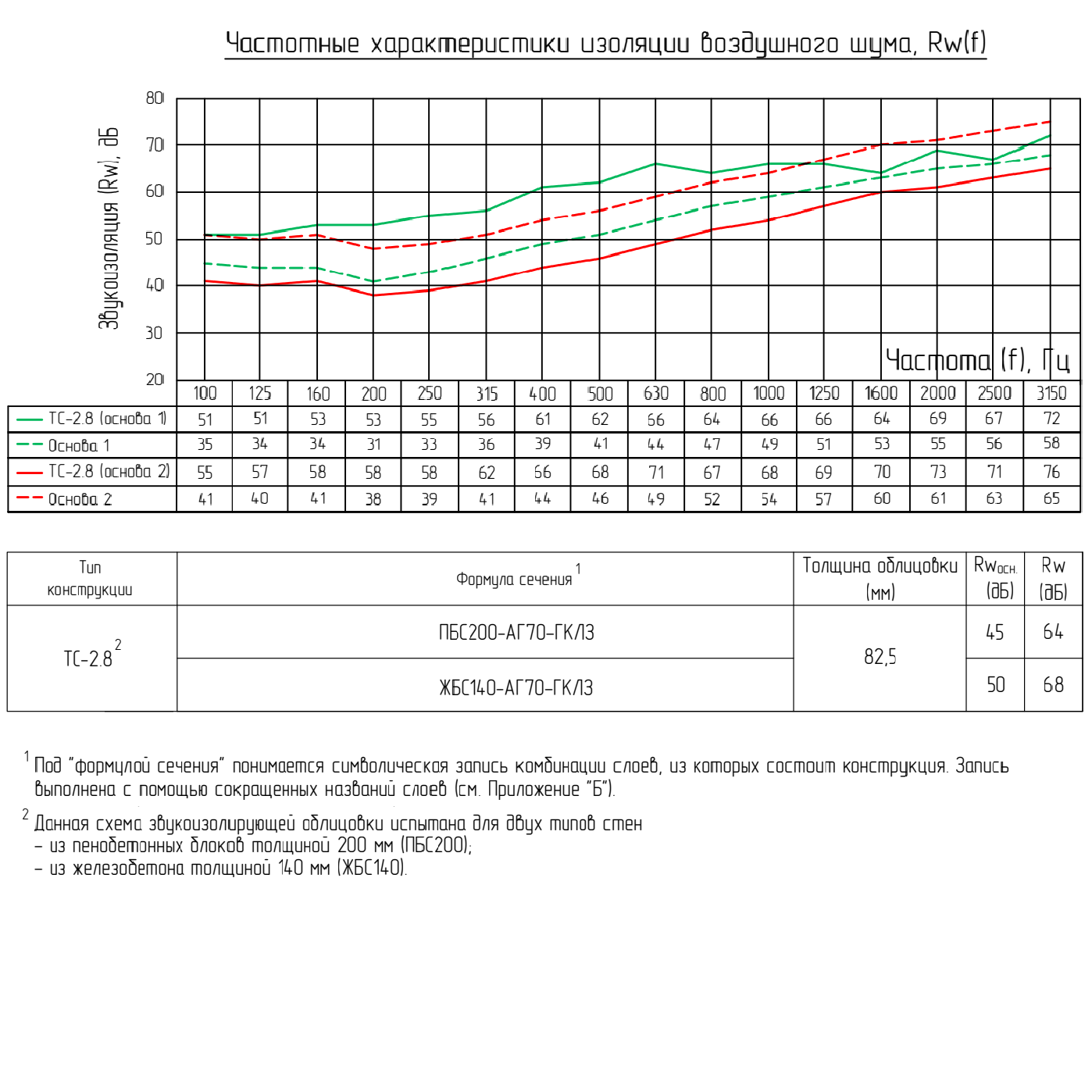

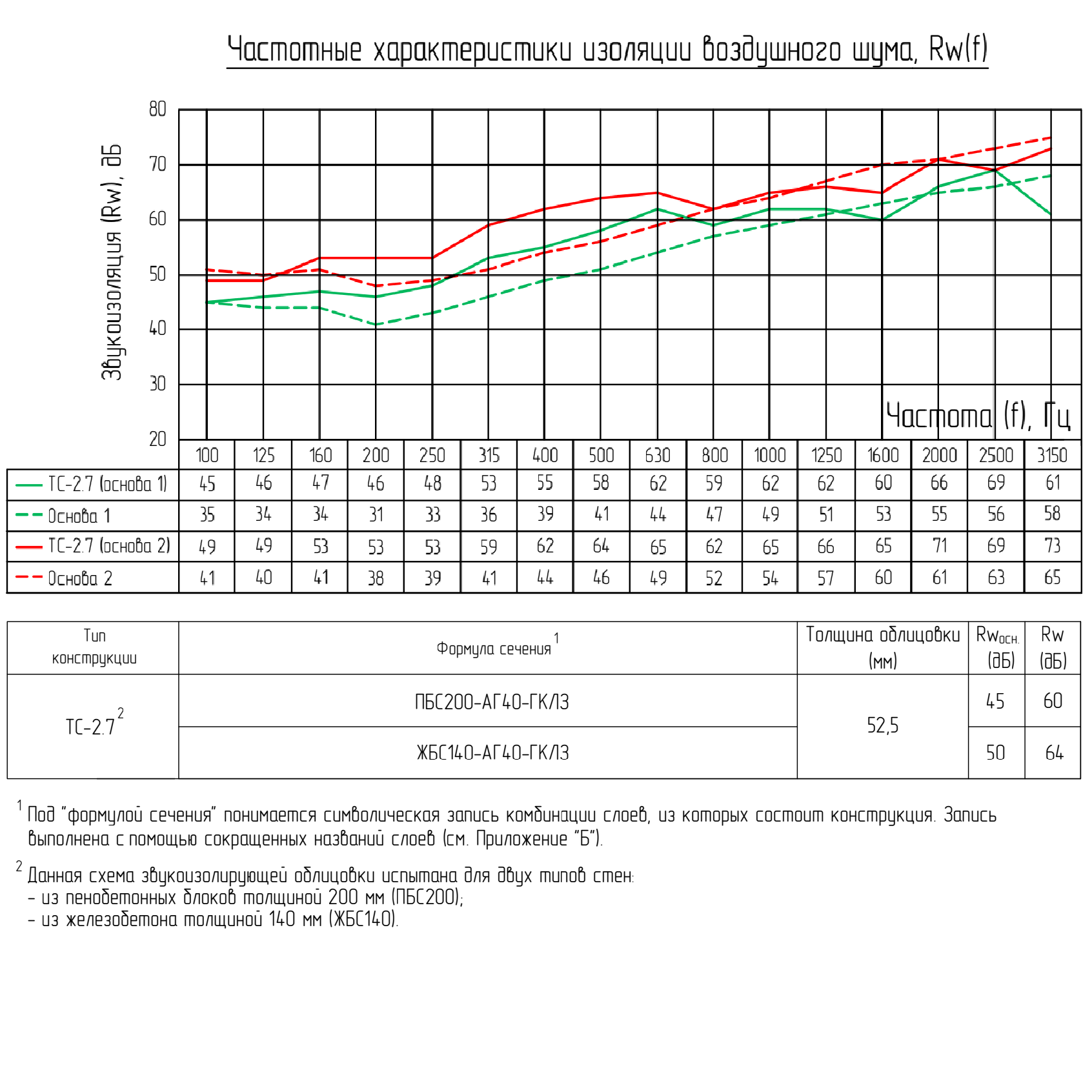

Название	Индекс улучшения изоляции воздушного шума ΔRw, дБ	Толщина панели, мм	Размеры панели, м*	Площадь, м²
АкустикГипс Basic 40	13/14	40	1,2х0,6	0,72
АкустикГипс Basic 70	15/18	70	1,2х0,6	0,72
АкустикГипс Basic 120	17/21	120	1,2х0,6	0,72
АкустикГипс Basic DIY40	13/14	40	1,2х0,6	0,72
АкустикГипс Basic DIY 70	15/18	70	1,2х0,6	0,72

* размеры без учета фальцевой кромки 50 мм

Галерея

Все фото

Материал

Объекты

Панели AcousticGyps Basic

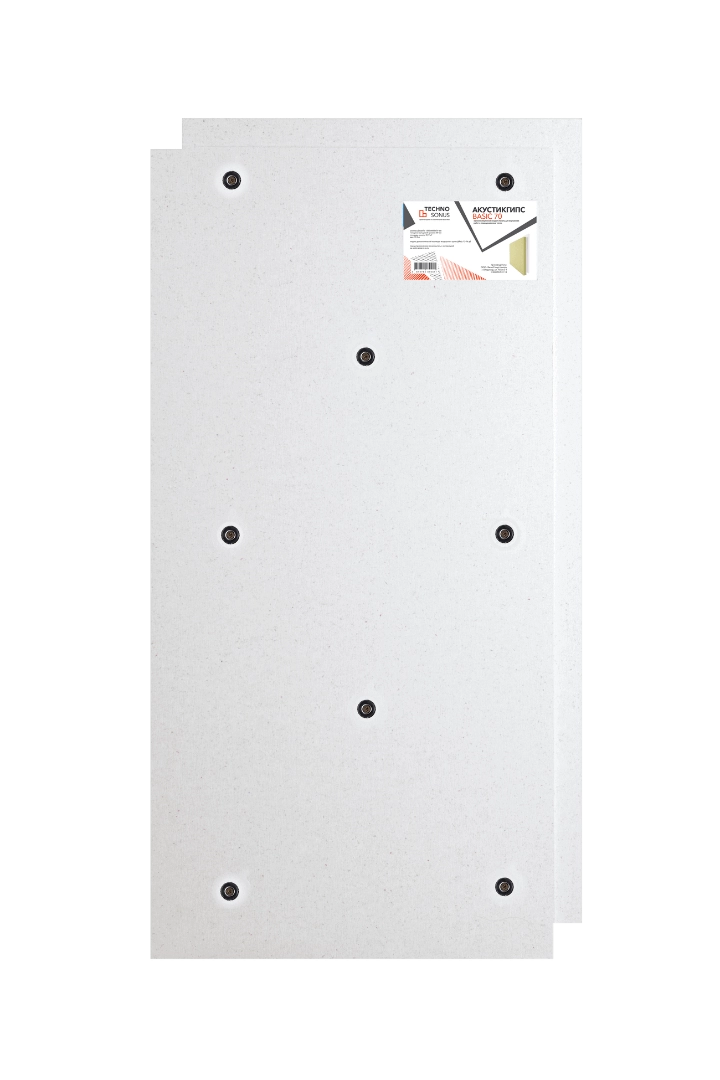

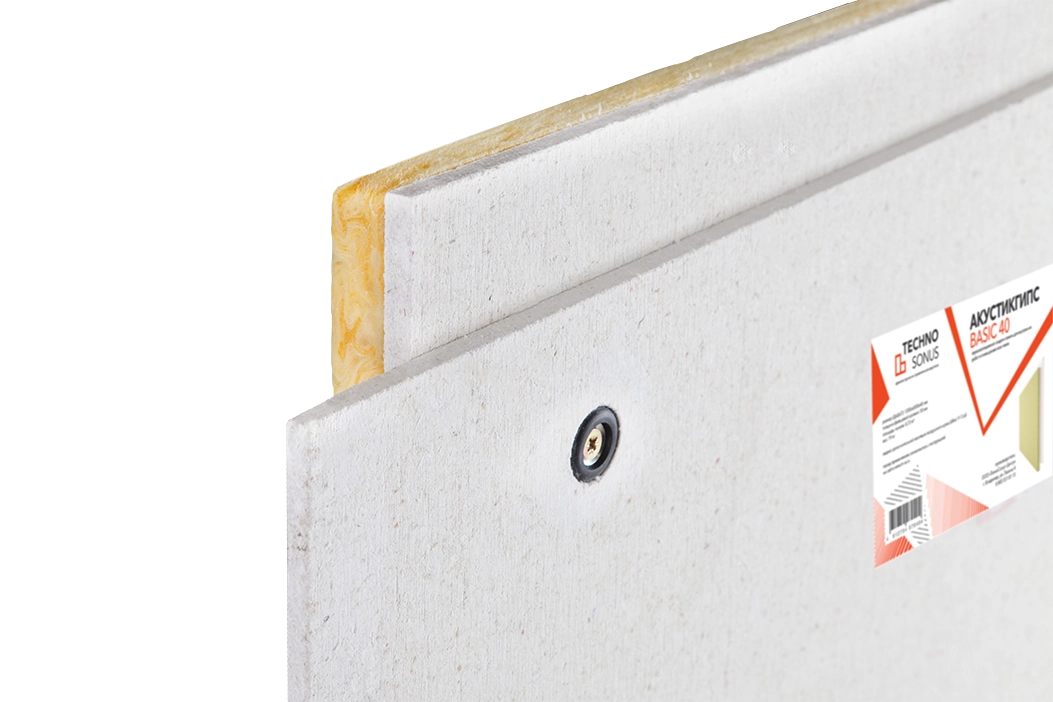

Панель АкустикГипс Basic

Крепеж

Применение в бескаркасной звукоизоляции стен Слим А

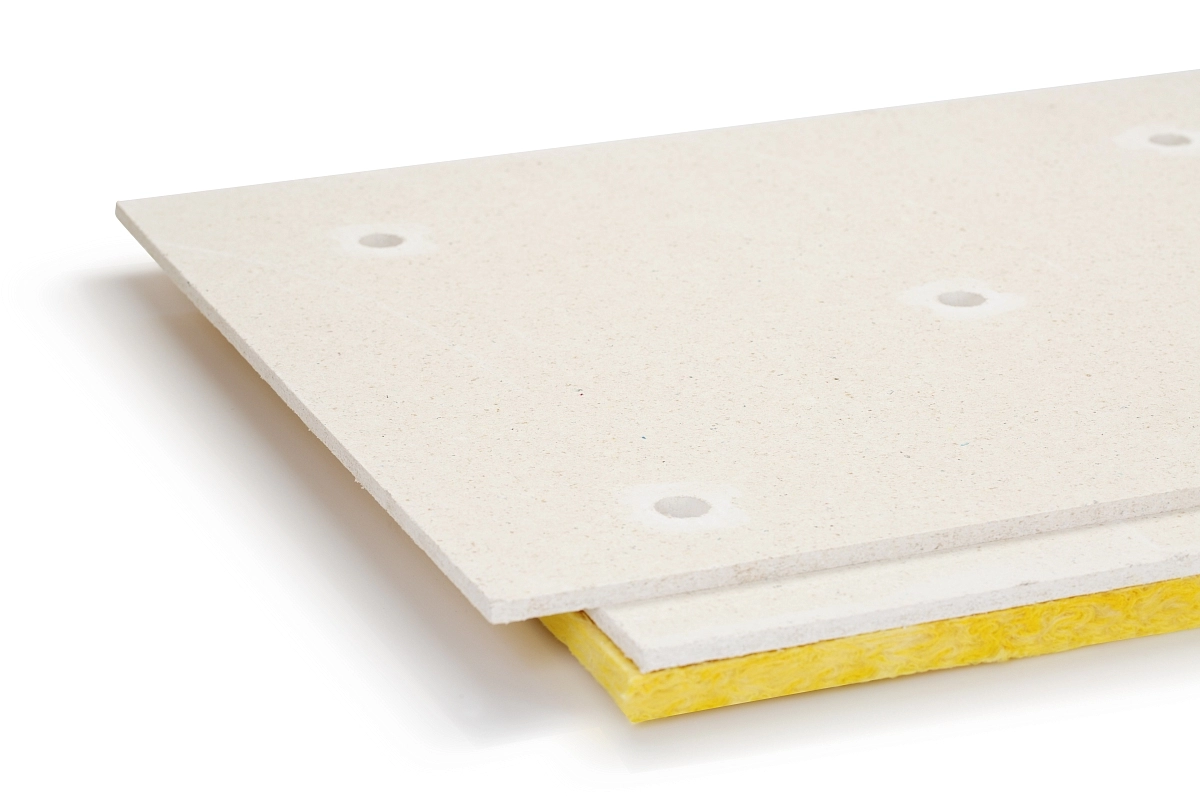

АкустикГипс Basic 40, вид сбоку

АкустикГипс Basic 70

АкустикГипс Basic 40

Применение в бескаркасной звукоизоляции потолка Слим А

АкустикГипс Basic 70, вид сбоку

Подрезка панелей

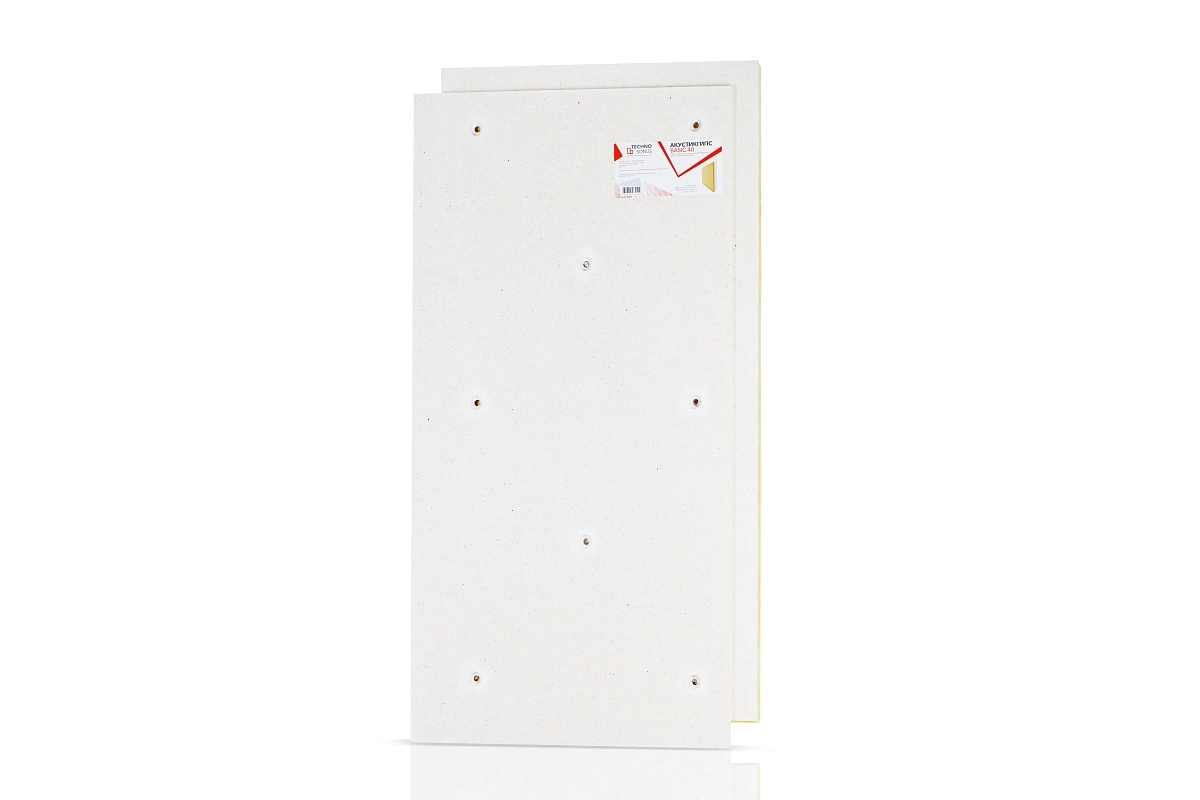

Панель АкустикГипс Basic

АкустикГипс Бейсик на паллете

фото:Студия видео- и звукозаписи НТЦ «Энергоавтоматизация»

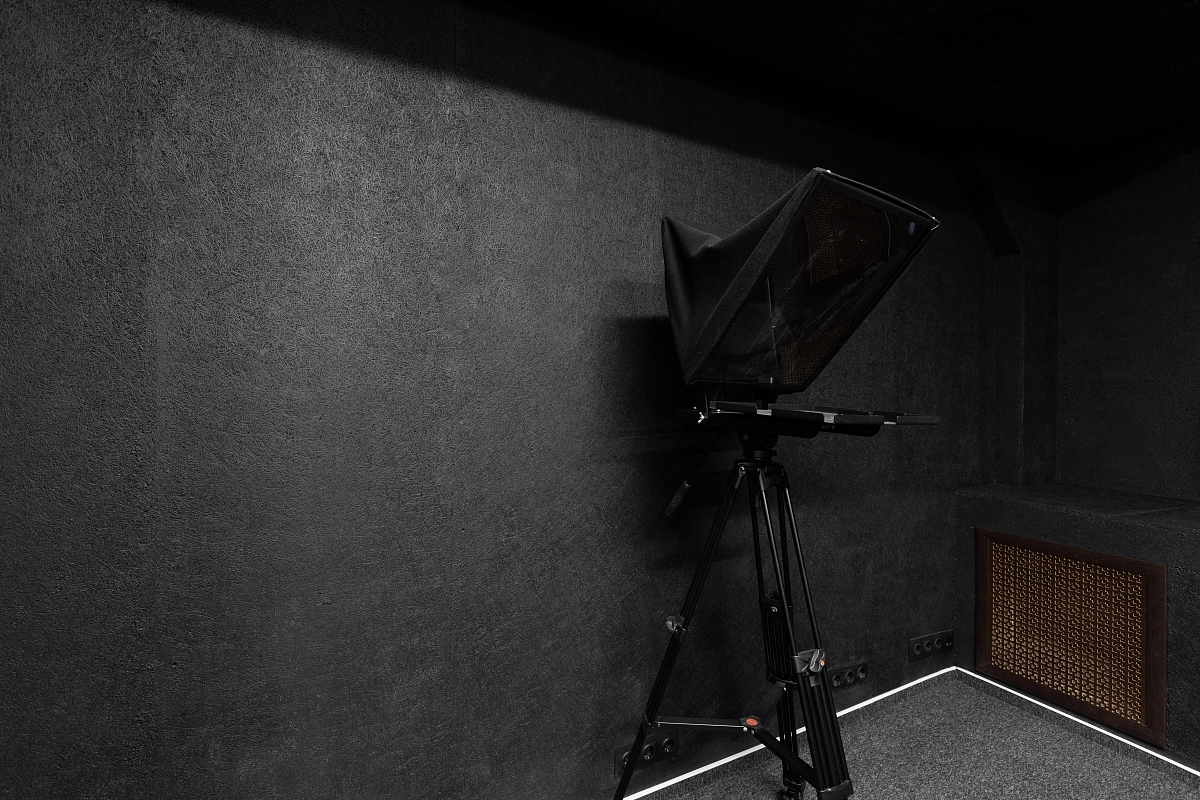

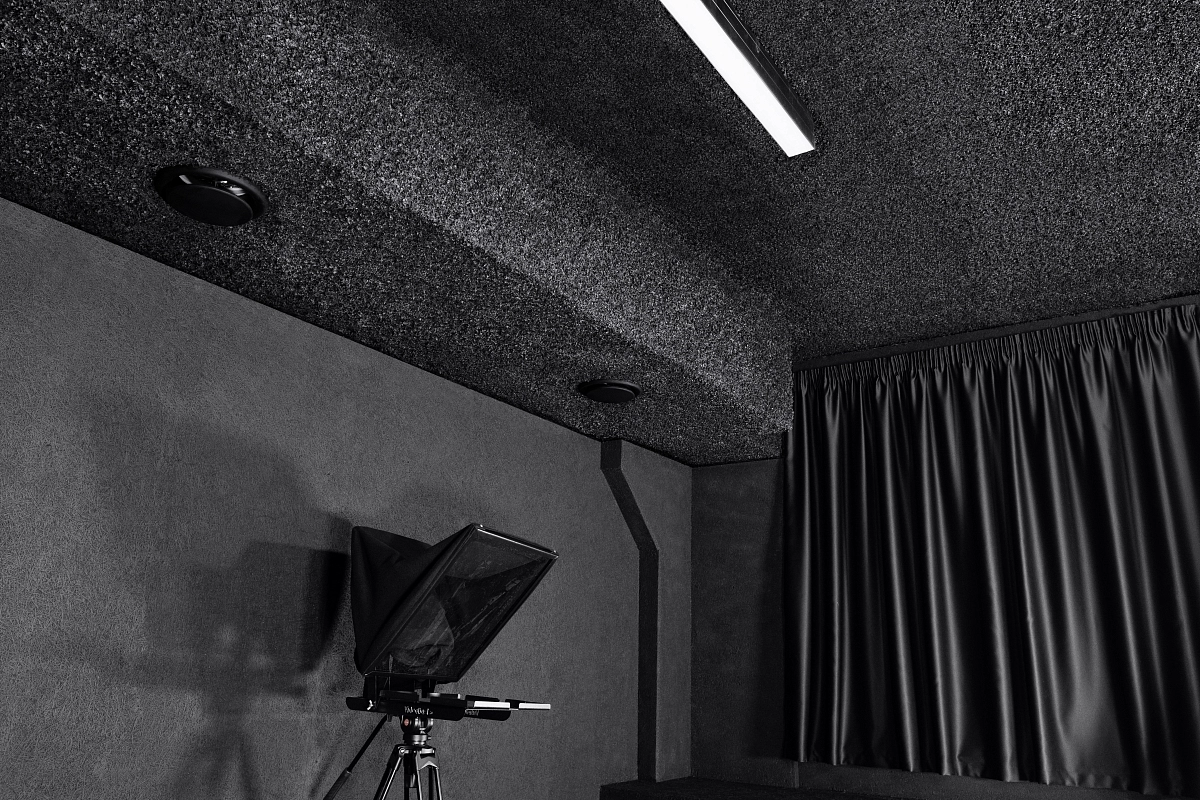

Студия видео- и звукозаписи НТЦ «Энергоавтоматизация»

фото:Улучшение звукоизоляции и акустики в летнем кинотеатре

Улучшение звукоизоляции и акустики в летнем кинотеатре

фото:Защита от шума в Исследовательском центре МГТУ им. Баумана

Защита от шума в Исследовательском центре МГТУ им. Баумана

фото:Улучшение звукоизоляции и акустики в школе, Мытищи

Улучшение звукоизоляции и акустики в школе, Мытищи

Центр фехтования им. Рамиля Аюпова

Дополнительное описание

Комплект крепежа для панелей Basic 40, Basic 70, Basic 120

cаморез по ГВЛ 3,9х30 (10 шт.)
саморез ТС-XTN-F 3.9х41 (20шт.)
cаморез универсальный 5х90 / 5х120 / 6х180 (8 шт.)
дюбель универсальный 8х50 (8 шт.)
изолятор специальный (8 шт.)
шайба увеличенная М5 (8 шт.)

Характеристики

Физико-технические характеристики	АкустикГипс Basic 40	АкустикГипс Basic 70	АкустикГипс Basic 120
Индекс изоляции воздушного шума, ΔRw, дБ	13-14	15-18	17-21
Поверхностная плотность, кг/м²	26,3	27,08	33
Класс пожарной опасности	КМ1 (Г1 В1 Д1 Т1)	КМ1 (Г1 В1 Д1 Т1)	КМ1 (Г1 В1 Д1 Т1)

Скачать технический лист

Монтаж

Перед монтажом панели должны пройти обязательную акклиматизацию в помещении в течение 1-2 суток.

Монтаж панелей АкустикГипс Бейсик осуществляется на предварительно выровненную стену.

Установка начинается с левого нижнего угла, для чего подрезается левая и нижняя кромка первой панели.

Панель прикладывается к стене и перфоратором сверлится отверстие под дюбель диаметром 8 мм.

В полученные отверстия вставляем дюбель из комплекта крепежа для панелей АкустикГипс Бейсик. Внимание, необходимо, чтобы дюбель вошел в изолируемую стену полностью!

Далее, продолжается установка панелей по вертикали, каждая кромка промазывается виброакустическим герметиком Сонетик. Соединение панелей прокручиваем саморезами по ГВЛ – ТС-Г.

Последняя в вертикальном ряду панель подрезается в размер, её остаток используется для начала нового ряда.

Швы панелей необходимо промазать виброакустическим герметиком Сонетик.

Смещение между панелями по вертикали должно быть не менее 200 мм.

Допускается зазор между звукопоглощающими плитами сопрягаемых панелей АкустикГипс Бейсик до 10 мм. Допускается образование зазора между листами ГВЛ до 5 мм, его необходимо заполнить виброакустическим герметиком Сонетик.

Для фиксации на потолок (плита перекрытия) необходимо заменить два полиэтиленовых дюбеля на два потолочных анкера АкустикГипс Basic по центральным отверстиям панели.

Финишную отделку рекомендуется выполнять листами звукоизоляционного гипсокартона ГКЛЗ АкустикГипс.

Хранение и транспортировка

Модификации	Упаковка	Количество панелей в паллете, шт	Площадь в паллете, м²	Вес паллеты, кг	Паллет в еврофуре, шт	Площадь в фуре, м²	Вес при полной загрузке, кг
АкустикГипс Basic 40	паллета	25	18	475	28	504	14000
АкустикГипс Basic 70	паллета	15	10,8	292,5	28	302,4	8400
АкустикГипс Basic 120	паллета	8	5,76	192	28	161,3	4480

Продукция хранится в горизонтальном положении на поддонах, поддоны один на другом не размещаются.

Продукция может быть отгружена в картонных коробках или поштучно. Перед монтажом панели должны пройти обязательную акклиматизацию в помещении в течение 1-2 суток.

Хранить продукцию необходимо вдали от источников высокой температуры и ультрафиолетовых лучей в сухом месте при температуре не выше 35^oC.

При погрузочно-разгрузочных работах предохранять материал от ударов.

Срок хранения 24 месяца.

По истечении гарантийного срока хранения продукция должна быть проверена на соответствие заявленным характеристикам и в случае подтверждения соответствия срок хранения может быть продлен.
