Вибрафом (Vibrafoam)
Вибрафом (Vibrafoam®) – профессиональный полиуретановый эластомер со смешанной структурой ячеек. Производство: KRAIBURG PuraSys GmbH & Co. KG (Германия).
-
Назначениевиброзащита в машиностроении, гражданском и промышленном строительстве
-
Виброизоляцияэффективное решение для виброизоляции с широким диапазоном нагрузок
-
Составвспененный полиуретан со смешанной открыто-закрытой структурой ячеек
-

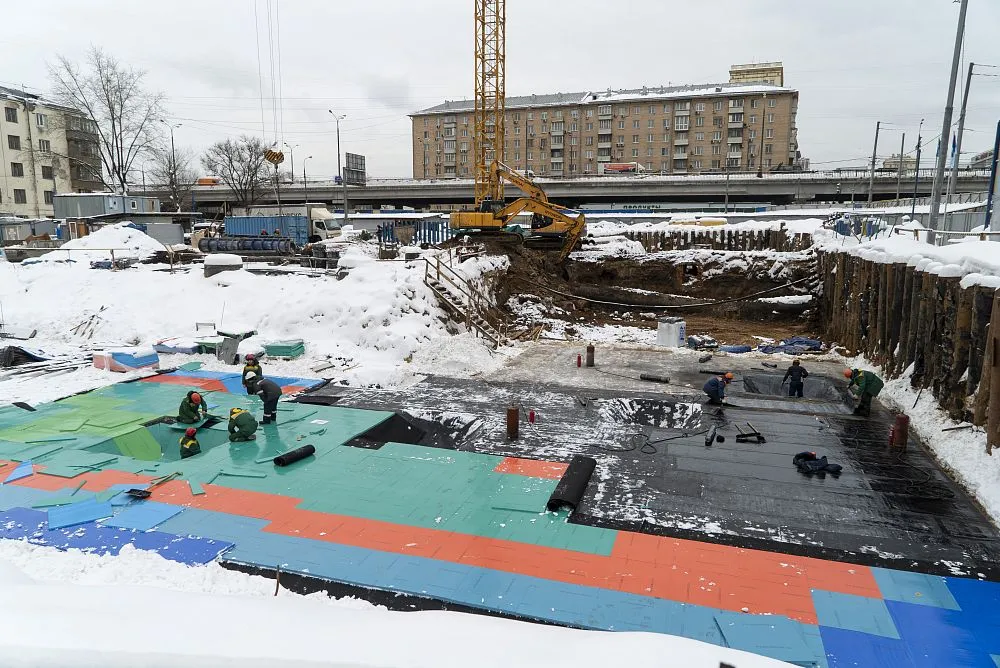

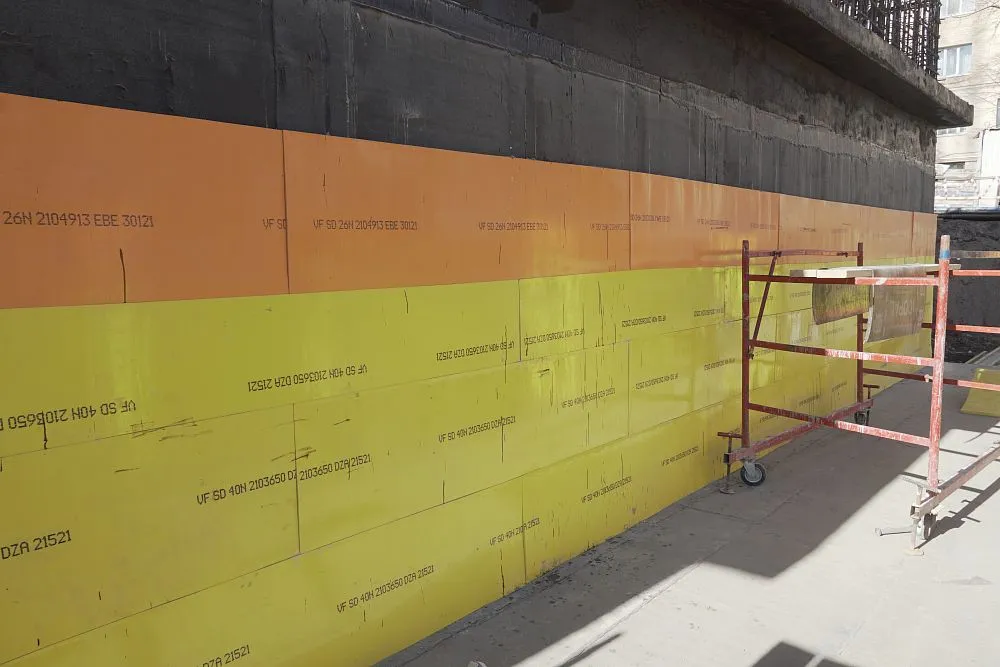

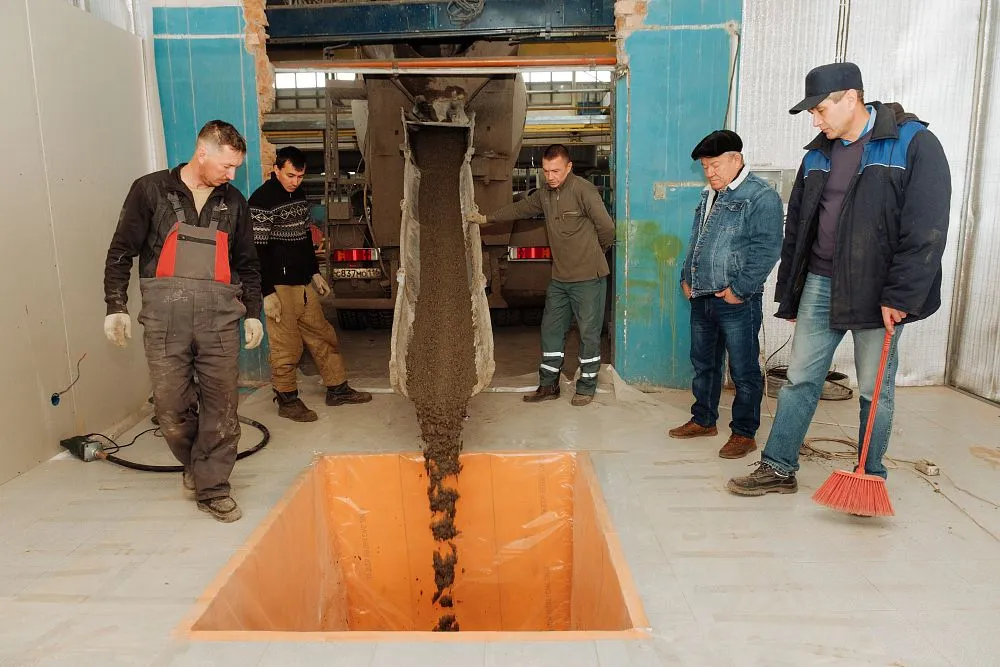

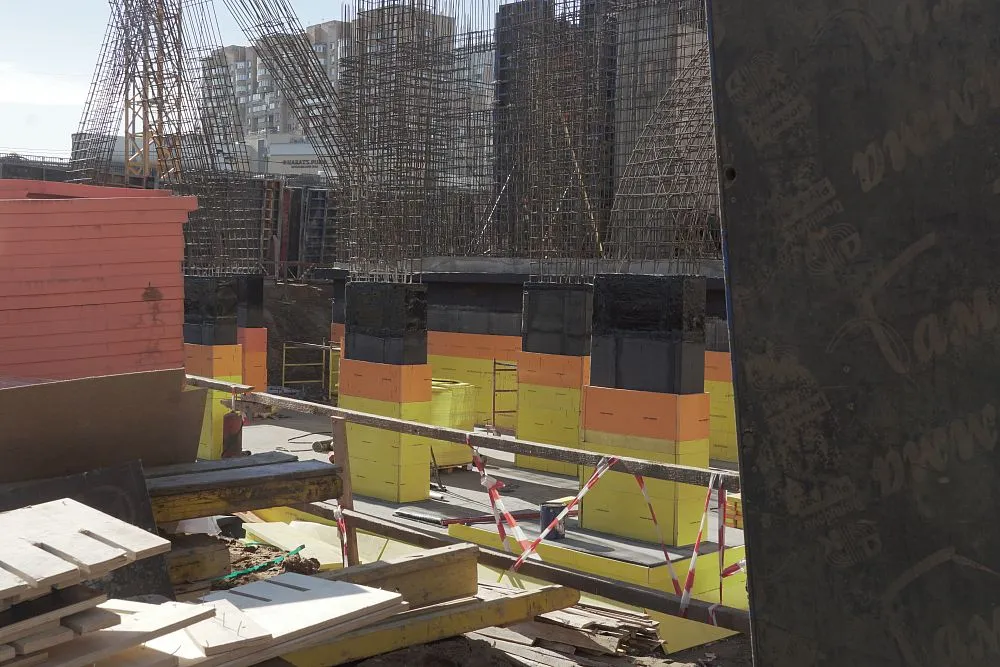

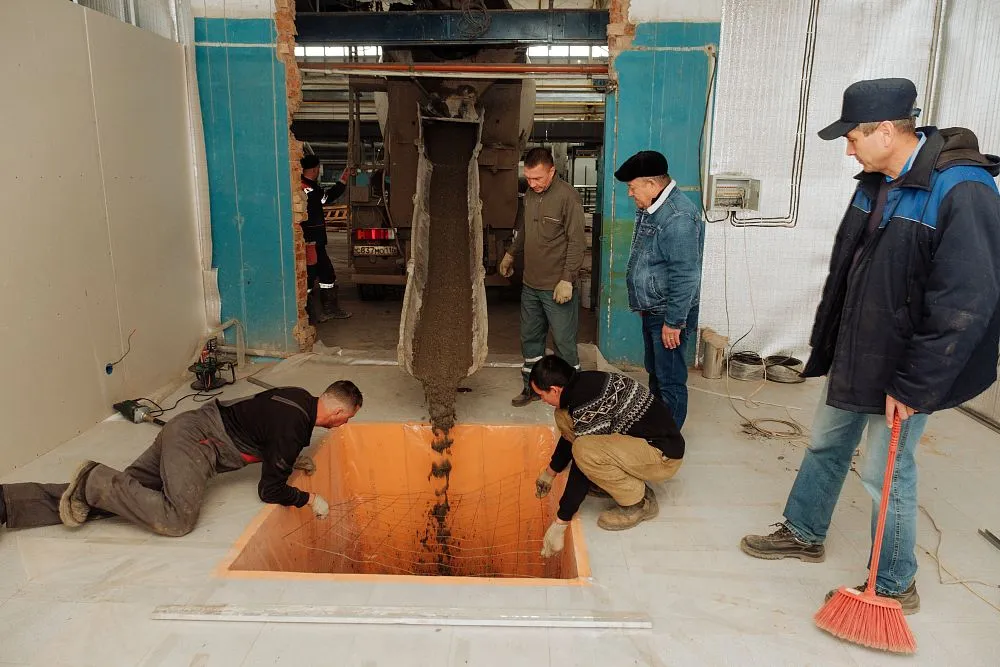

Применениевиброизоляция фундаментов, ж/д путей, промышленного оборудования, полов и др.
Описание

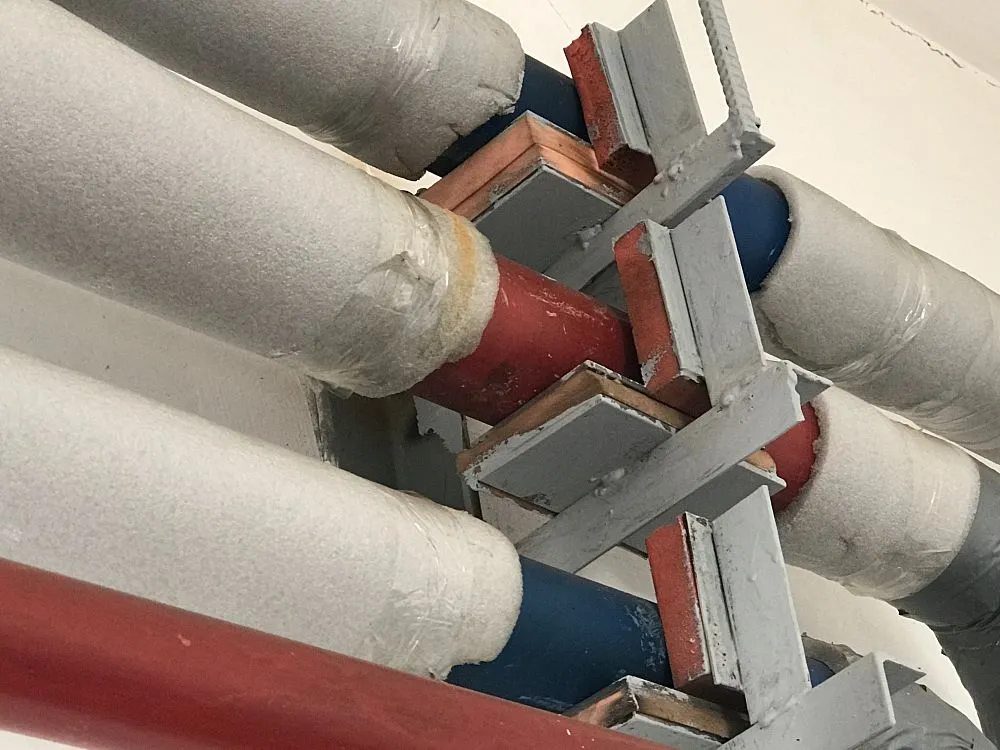

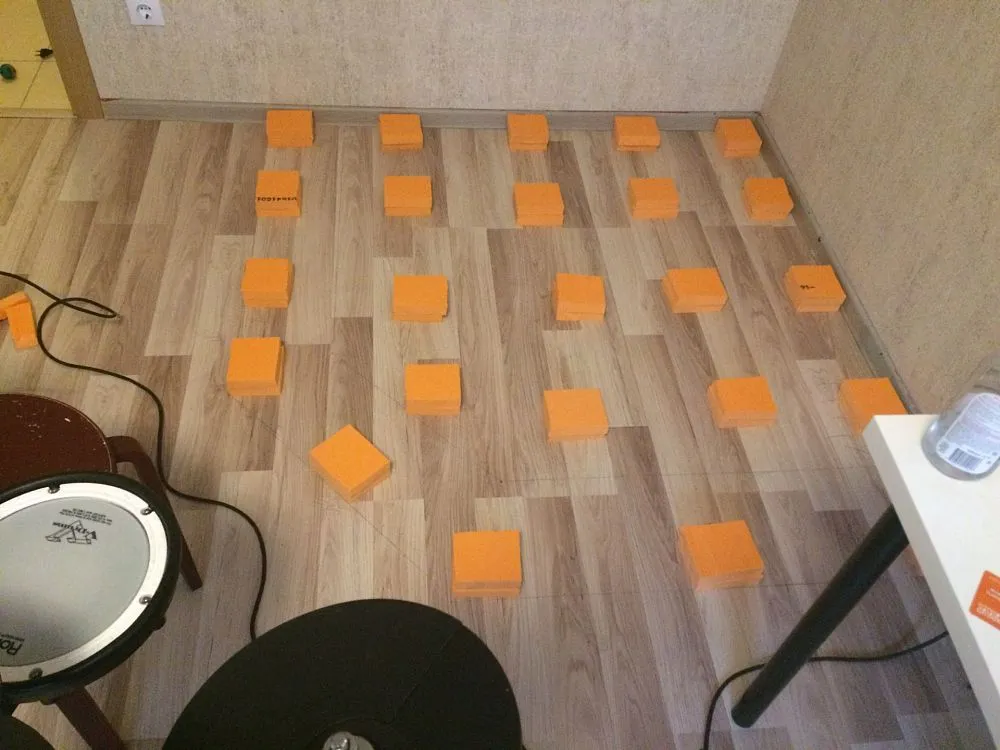

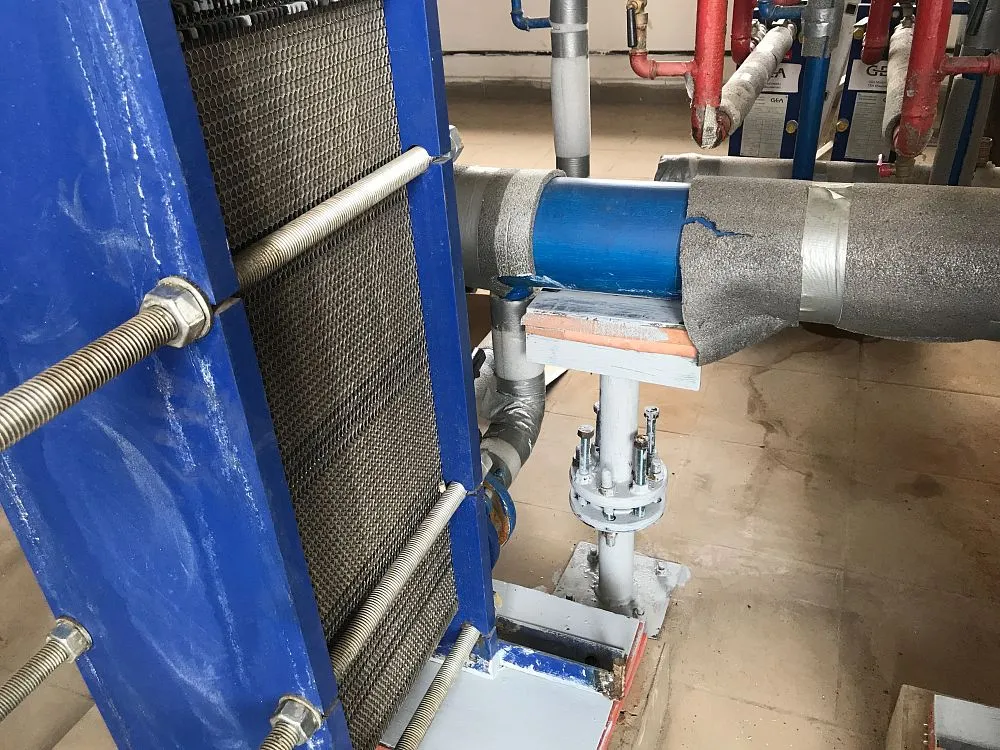

Вибрафом (Vibrafoam®) – профессиональный полиуретановый эластомер производства компании KRAIBURG PuraSys GmbH & Co. KG (Германия), который применяется для виброизоляции инженерного оборудования, фундаментов зданий, в конструкциях плавающих полов и др.
Vibrafoam® обладает структурой, которую характеризует уникальная комбинация открытых и закрытых пор. За счёт этого материал сочетает в себе свойства пружины S (идеальное отражение) и демпфера D (идеальное поглощение). Соотношение этих свойств (SD) определяет индивидуальные эксплуатационные характеристики каждого типа материала Vibrafoam®.
Линейка Vibrafoam® включает в себя 13 типов материала в диапазоне статической нагрузки от 0,01 до 1,9 Н/мм2. Столь широкий охват позволяет подобрать оптимальную марку, соответствующую эффективной нагрузке, и избежать применения недогруженного или перегруженного (неработающего) материала.

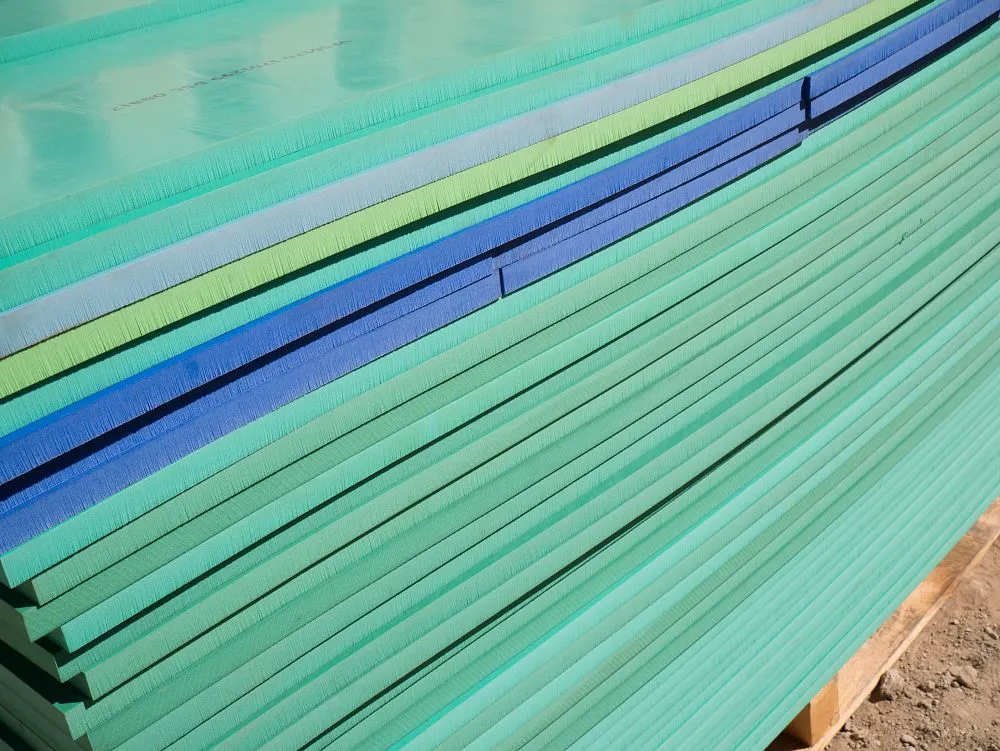

Характеристики каждой марки подтверждены техническими паспортами, а цветовая дифференциация позволяет избежать путаницы между ними.
Полиуретановый эластомер Vibrafoam® отличает стабильность, устойчивость к влаге, бетону, маслам, разведенным кислотам и щелочам. Кратковременное воздействие пиковых температур и нагрузок не причиняют продукту значимого ущерба. Температурный диапазон эксплуатации эластомера составляет от - 30°C до + 70°C.

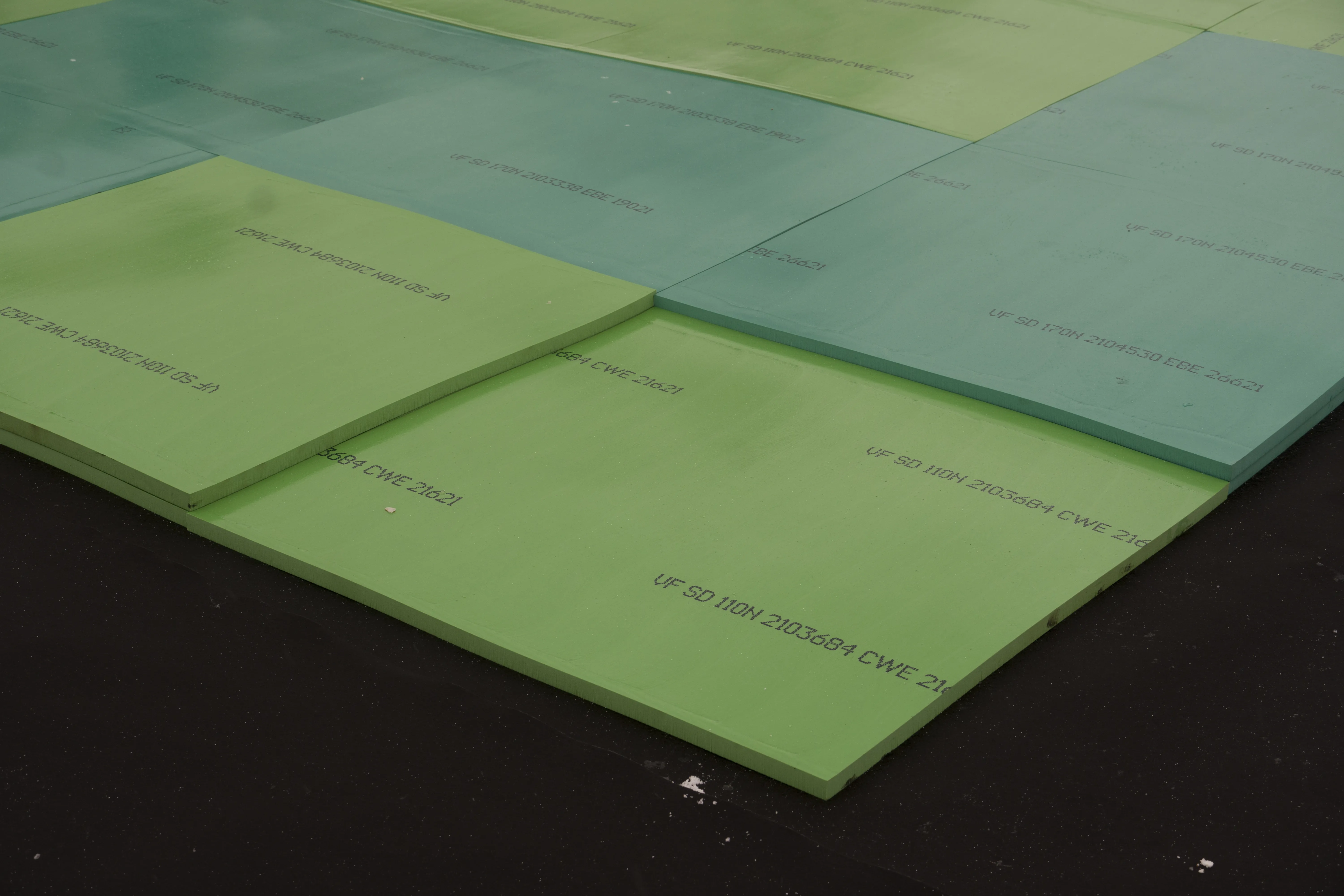

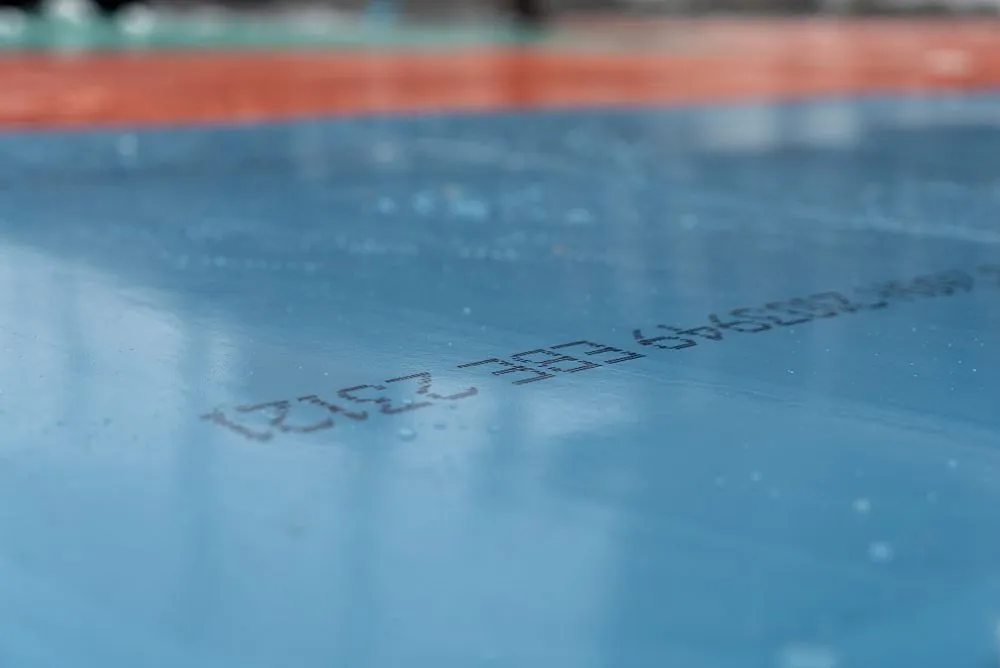

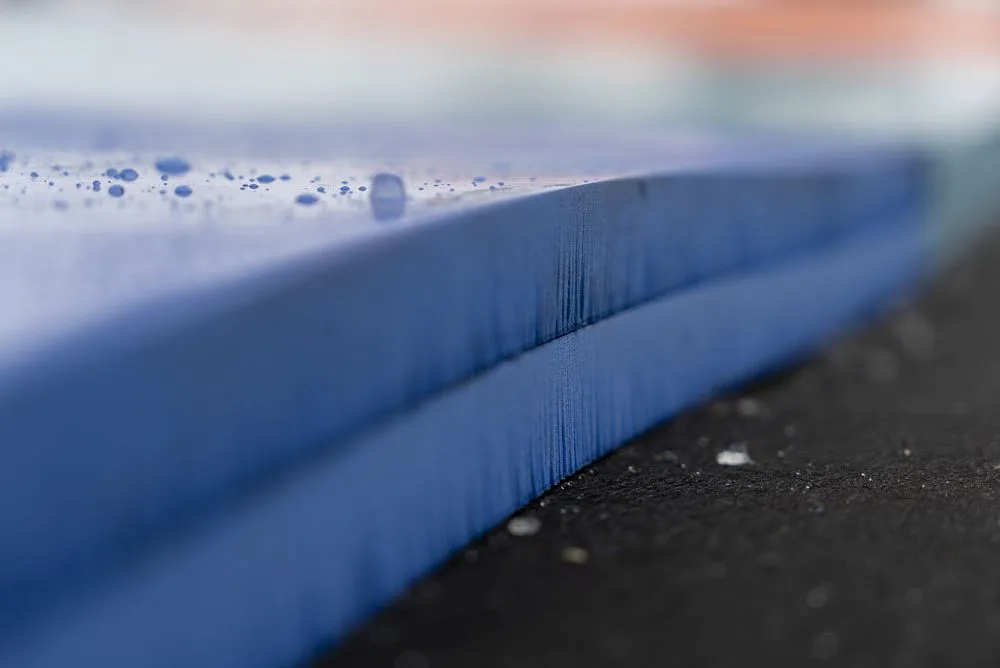

Материал поставляется в виде матов размером 0,5 х 2 м (1 м2 в рулоне). Небольшой размер упаковки даёт возможность подобрать точное количество материала, минимизируя возможную переплату. Срок службы виброизоляции составляет не менее 100 лет.
Vibrafoam® обладает структурой, которую характеризует уникальная комбинация открытых и закрытых пор. За счёт этого материал сочетает в себе свойства пружины S (идеальное отражение) и демпфера D (идеальное поглощение). Соотношение этих свойств (SD) определяет индивидуальные эксплуатационные характеристики каждого типа материала Vibrafoam®.
Линейка Vibrafoam® включает в себя 13 типов материала в диапазоне статической нагрузки от 0,01 до 1,9 Н/мм2. Столь широкий охват позволяет подобрать оптимальную марку, соответствующую эффективной нагрузке, и избежать применения недогруженного или перегруженного (неработающего) материала.
Характеристики каждой марки подтверждены техническими паспортами, а цветовая дифференциация позволяет избежать путаницы между ними.
Полиуретановый эластомер Vibrafoam® отличает стабильность, устойчивость к влаге, бетону, маслам, разведенным кислотам и щелочам. Кратковременное воздействие пиковых температур и нагрузок не причиняют продукту значимого ущерба. Температурный диапазон эксплуатации эластомера составляет от - 30°C до + 70°C.
Материал поставляется в виде матов размером 0,5 х 2 м (1 м2 в рулоне). Небольшой размер упаковки даёт возможность подобрать точное количество материала, минимизируя возможную переплату. Срок службы виброизоляции составляет не менее 100 лет.
Преимущества
01
Широкий интервал статических нагрузок
02
Эффективное применение
03
Стойкость к внешним воздействиям и морозостойкость
04
Точность геометрических размеров и удобная фасовка
05
Простой и удобный монтаж
06
Срок службы 100 лет
Модификации
Название | Цвет | Толщина, мм | Размер (ДхШ), м | |
---|---|---|---|---|
Vibrafoam SD 10 | Красный | 12,5 / 25 | 2 x 0,5 | |
Vibrafoam SD 16 | Розовый | 12,5 / 25 | 2 x 0,5 | |
Vibrafoam SD 26 | Оранжевый | 12,5 / 25 | 2 x 0,5 | |
Vibrafoam SD 40 | Жёлтый | 12,5 / 25 | 2 x 0,5 | |
Vibrafoam SD 65 | Светло-зелёный | 12,5 / 25 | 2 x 0,5 | |
Vibrafoam SD 110 | Зелёный | 12,5 / 25 | 2 x 0,5 | |
Vibrafoam SD 170 | Тёмно-зелёный | 12,5 / 25 | 2 x 0,5 | |
Vibrafoam SD 260 | Бирюзовый | 12,5 / 25 | 2 x 0,5 | |
Vibrafoam SD 400 |
Синий | 12,5 / 25 | 2 x 0,5 | |
Vibrafoam SD 650 | Тёмно-синий | 12,5 / 25 | 2 x 0,5 | |
Vibrafoam SD 950 | Тёмно-фиолетовый | 12,5 / 25 | 2 x 0,5 | |
Vibrafoam SD 1300 | Фиолетовый | 12,5 / 25 | 2 x 0,5 | |
Vibrafoam SD 1900 | Бордовый | 12,5 / 25 | 2 x 0,5 |

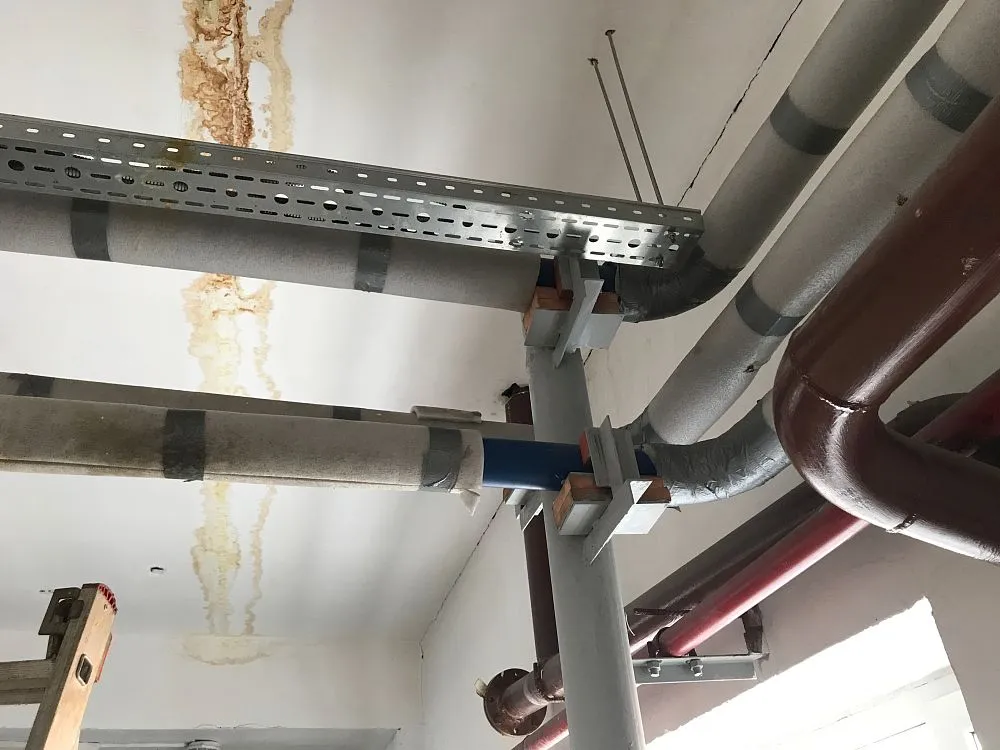

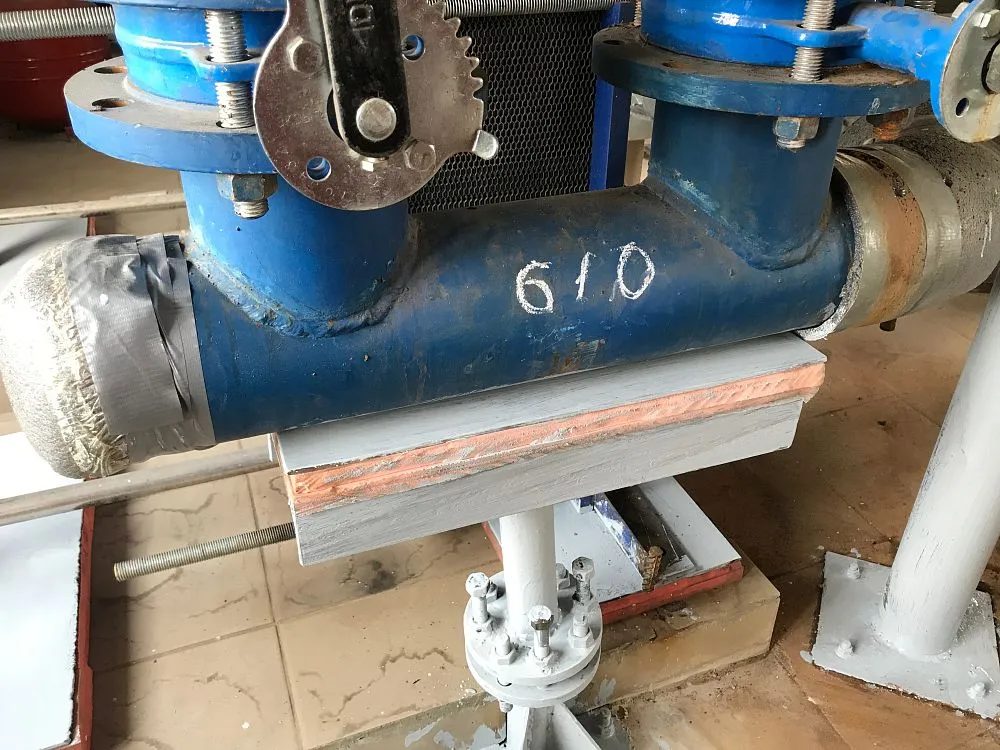

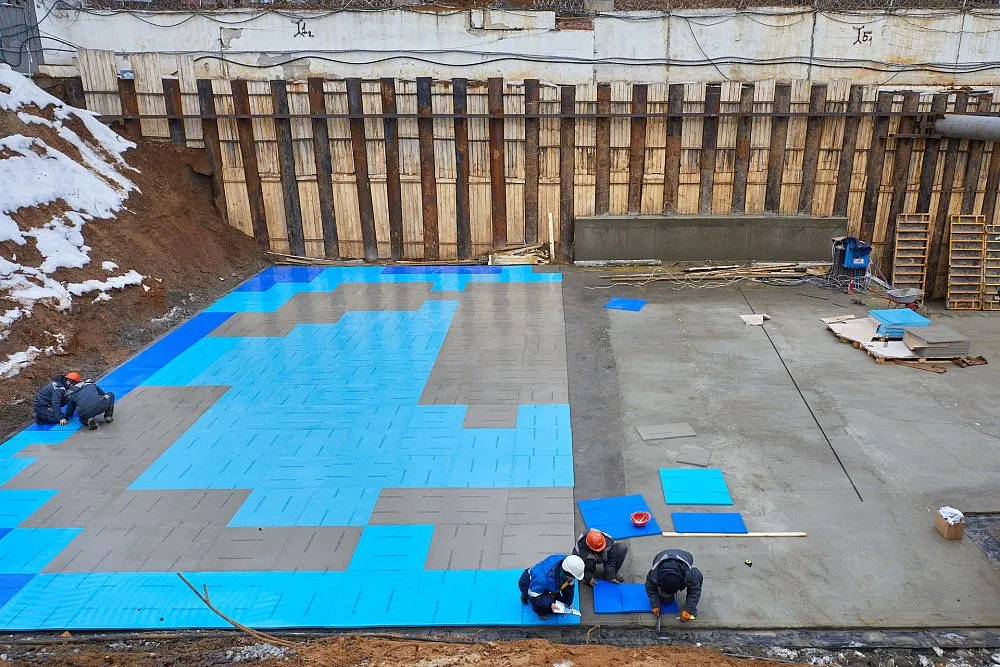

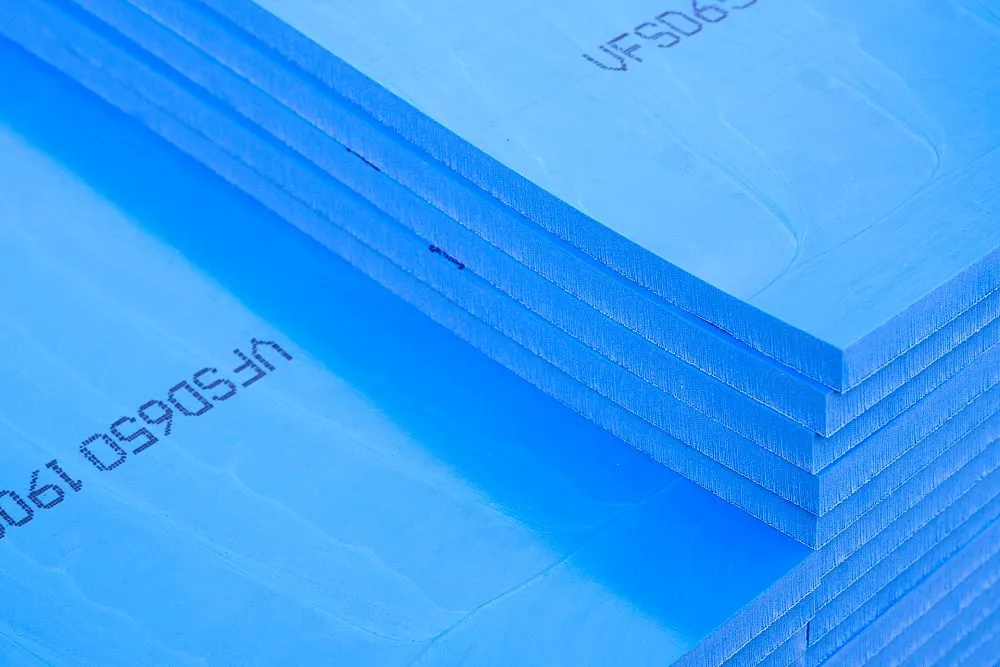

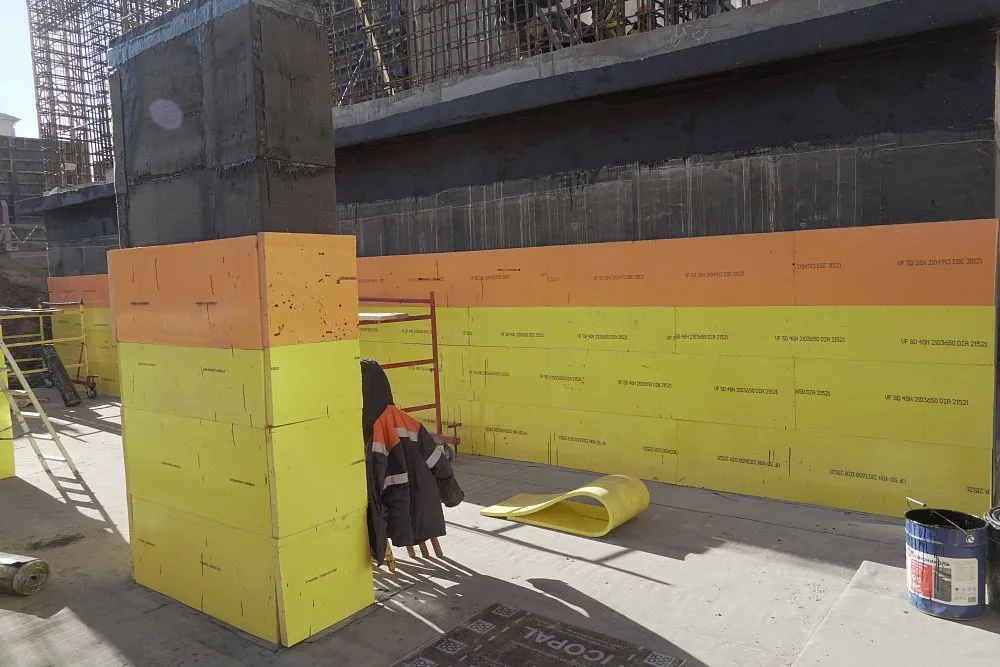

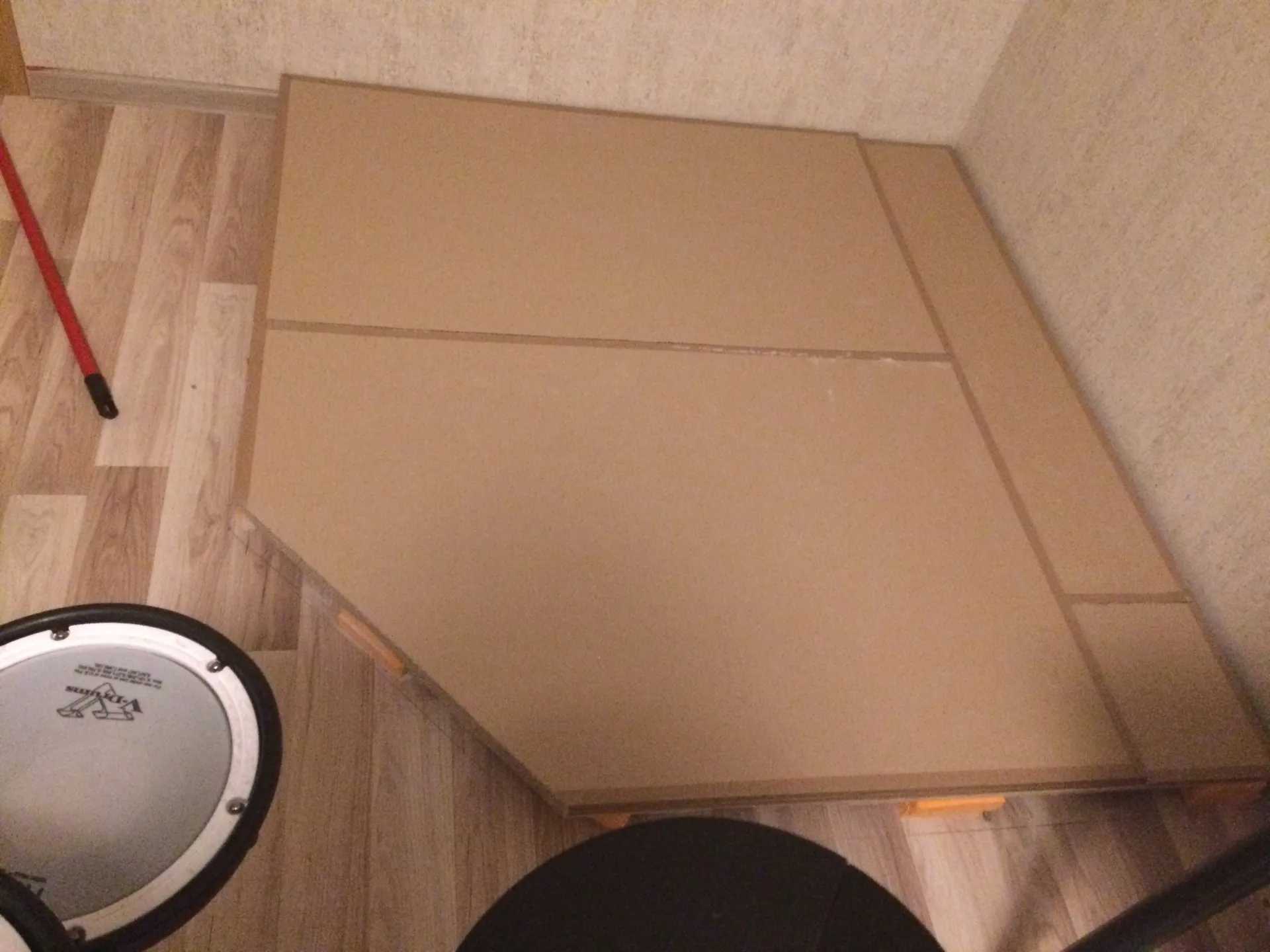

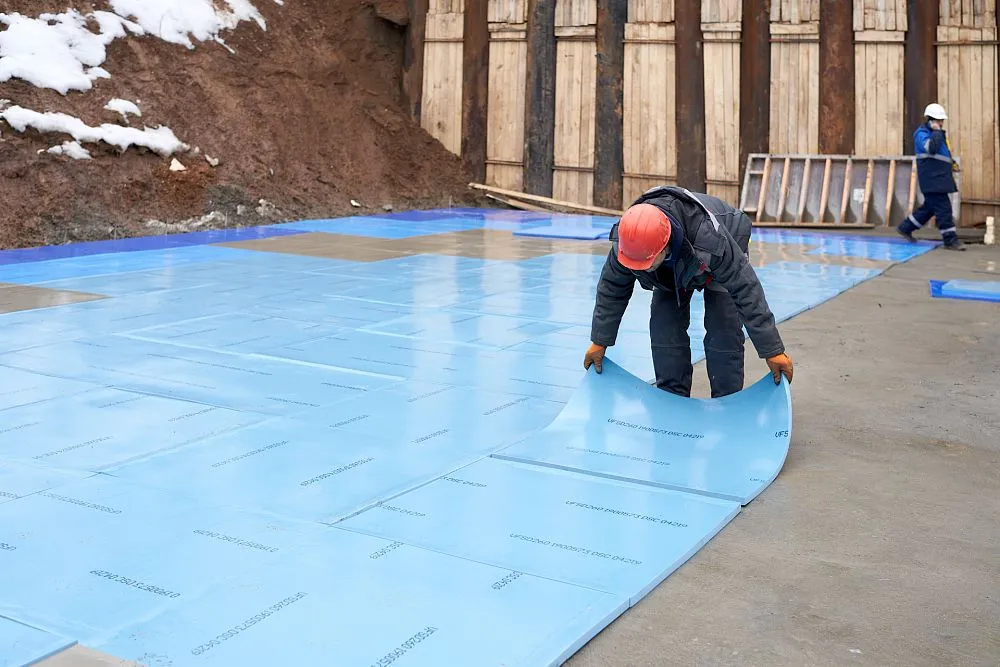

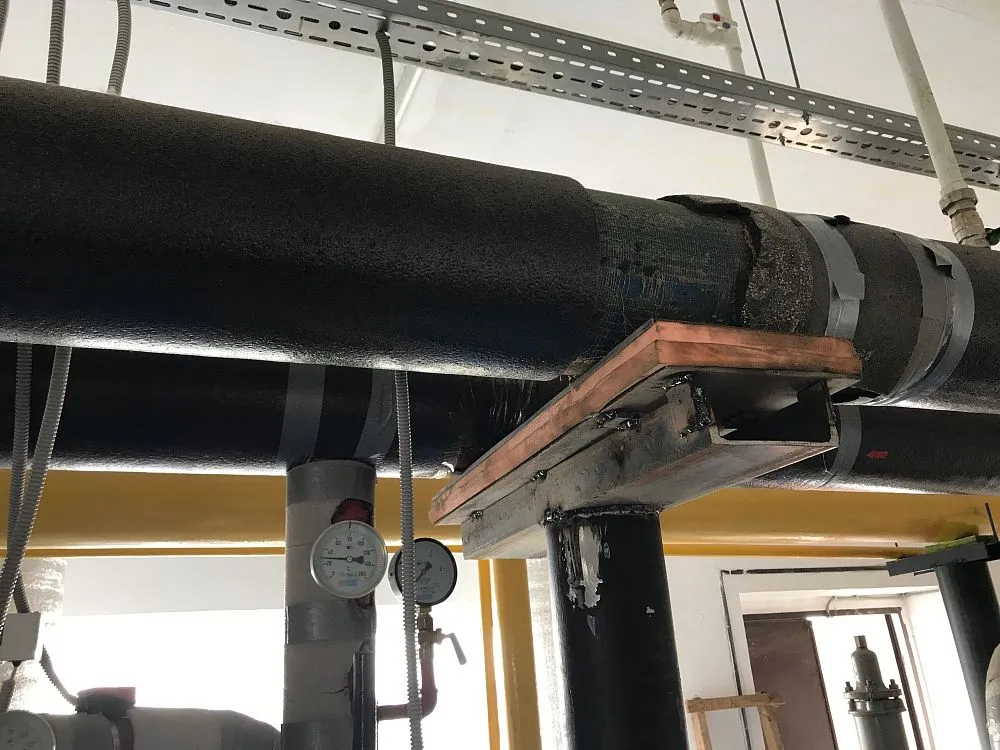

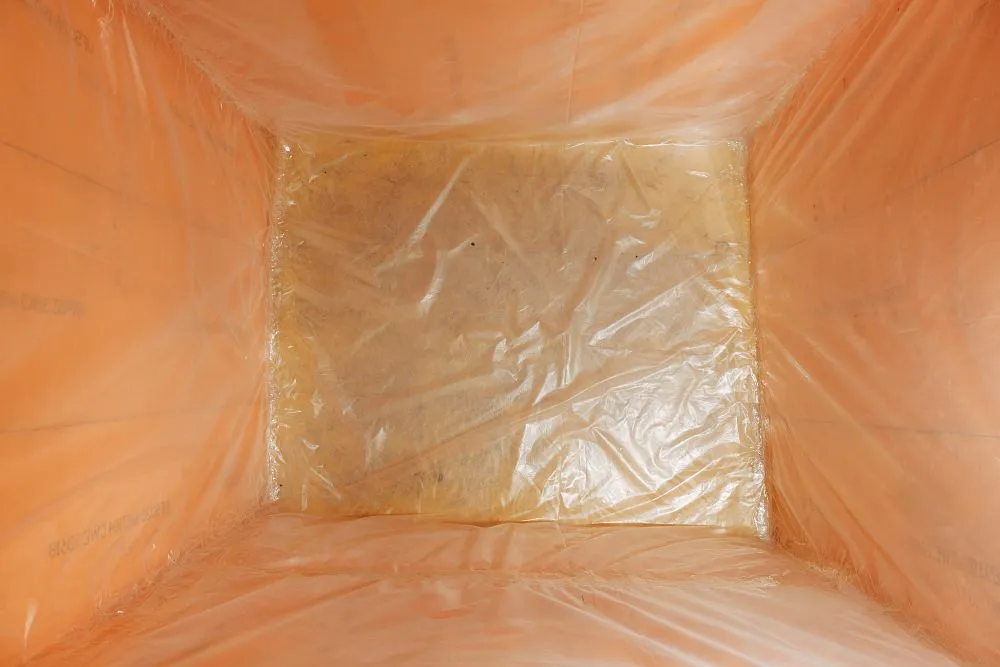

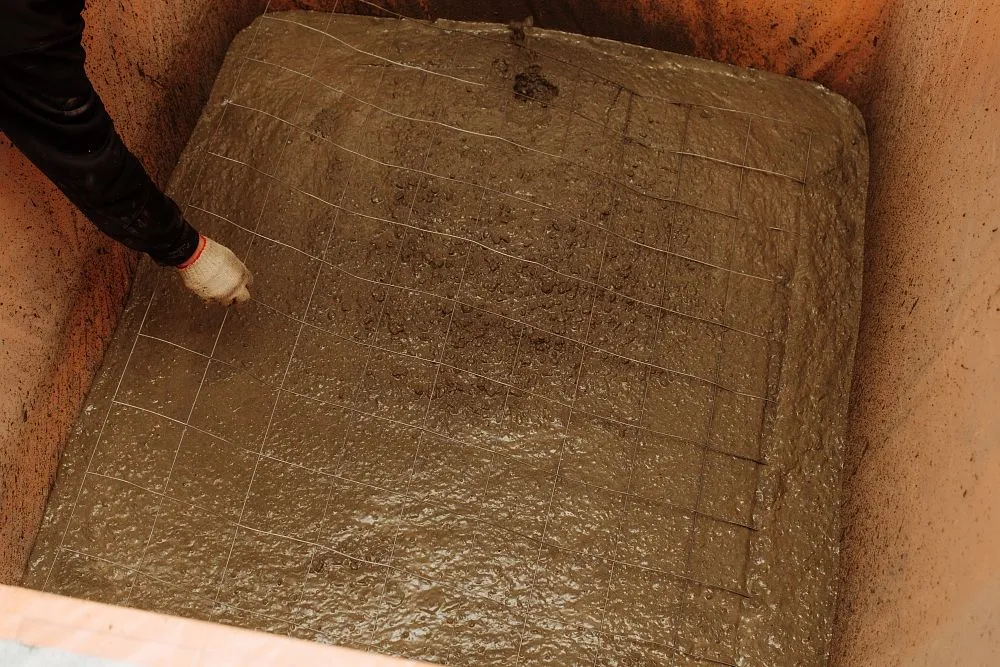

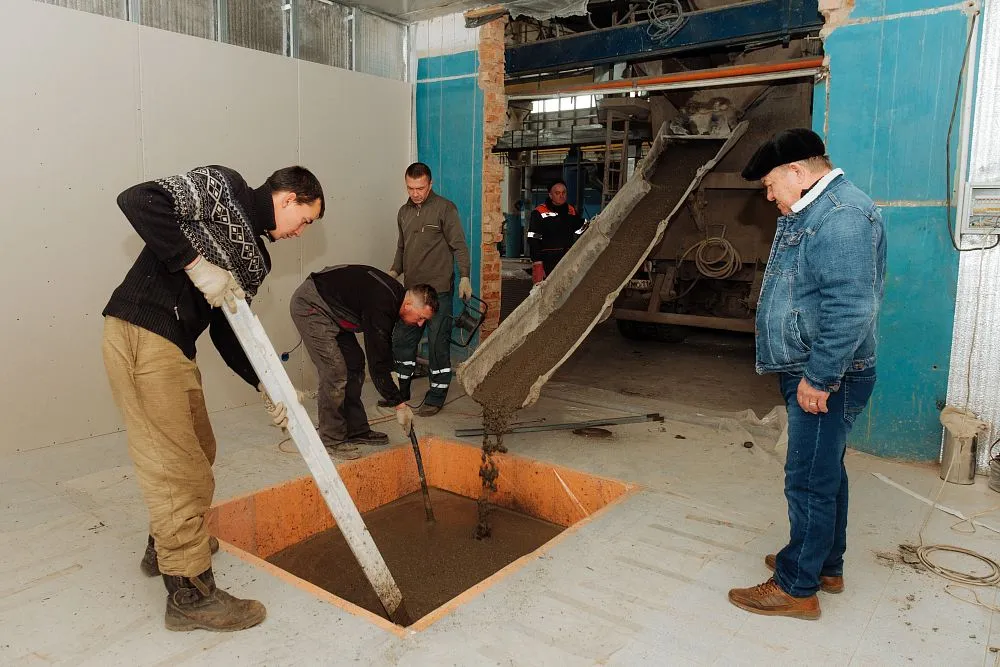

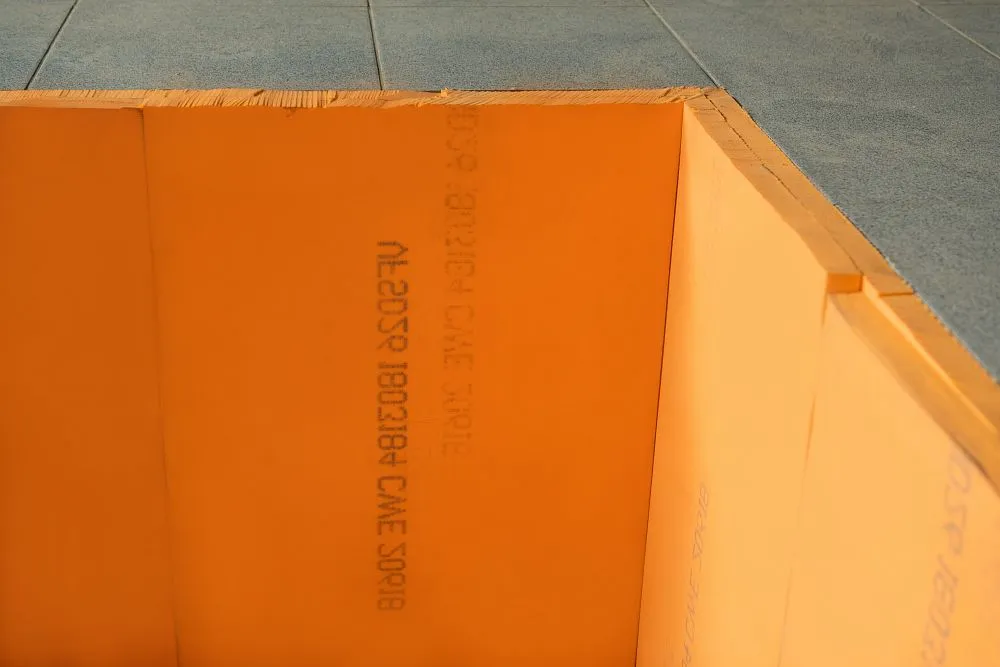

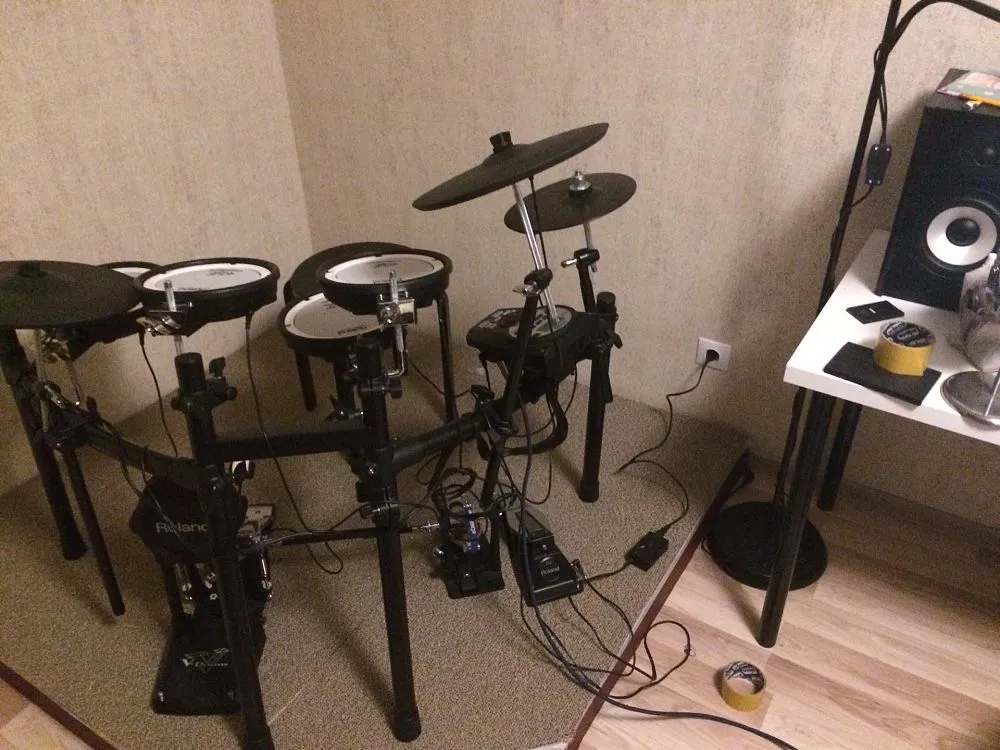

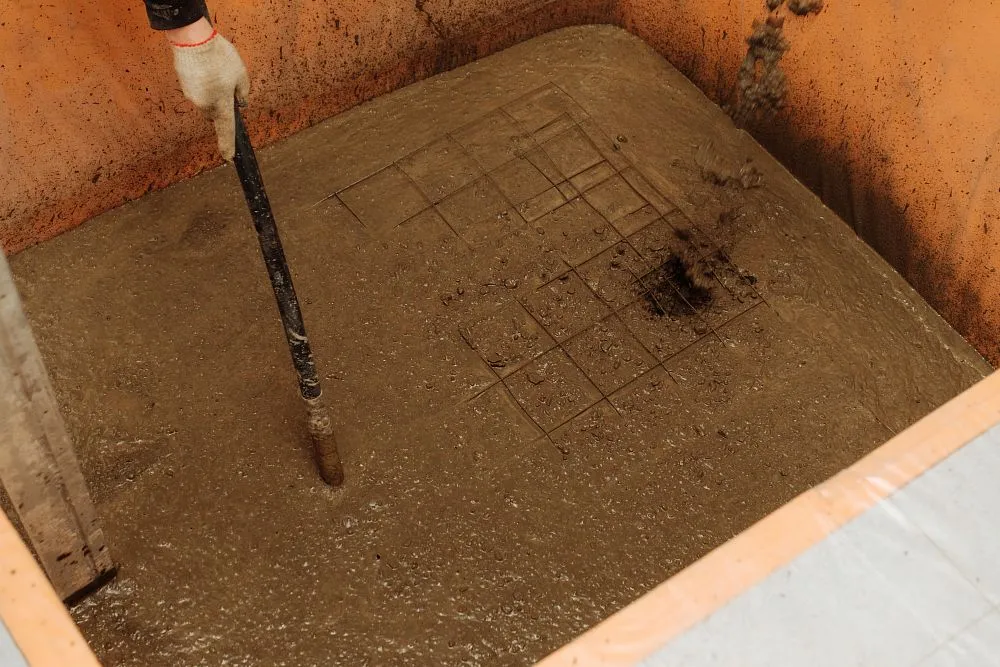

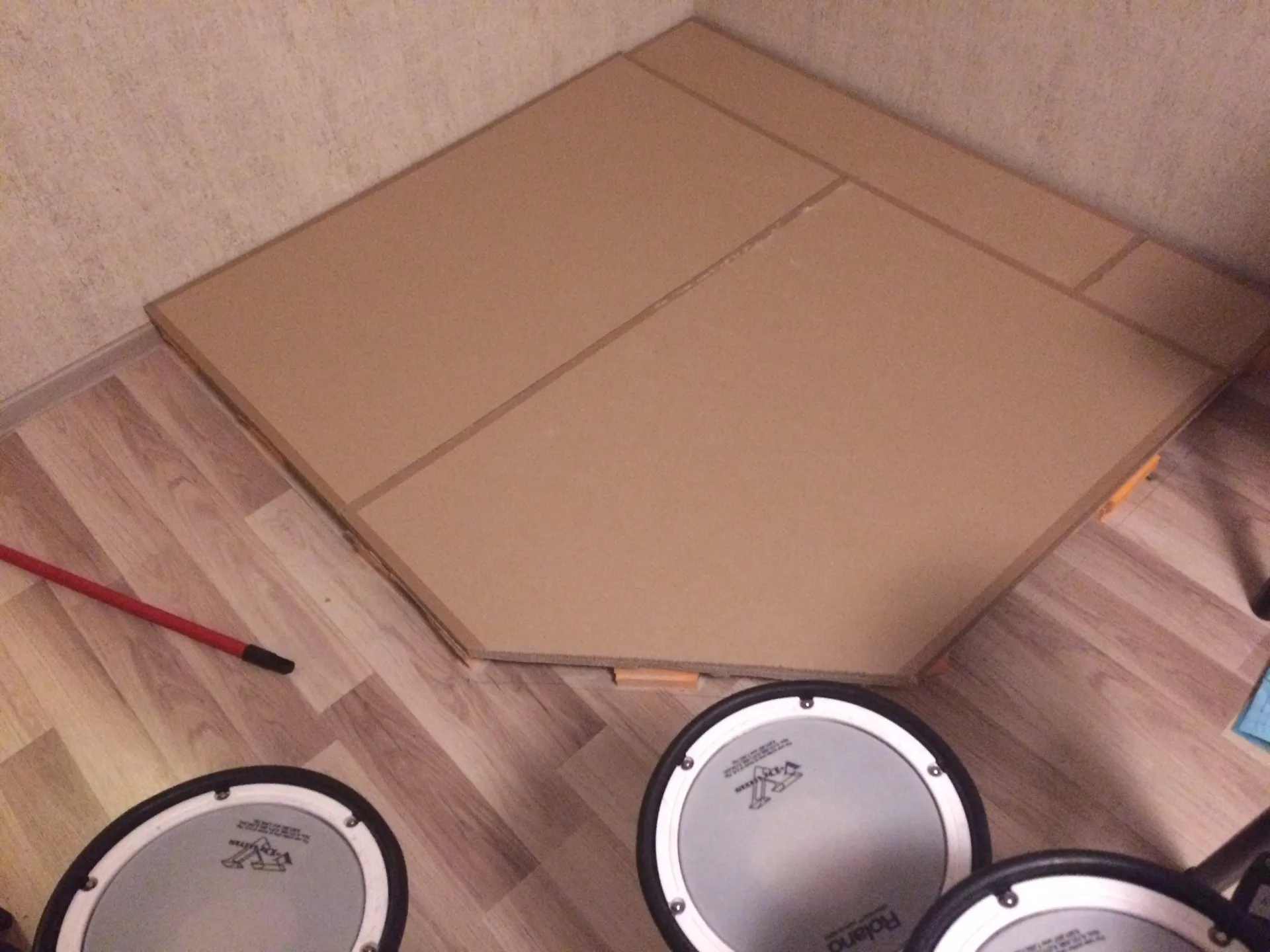

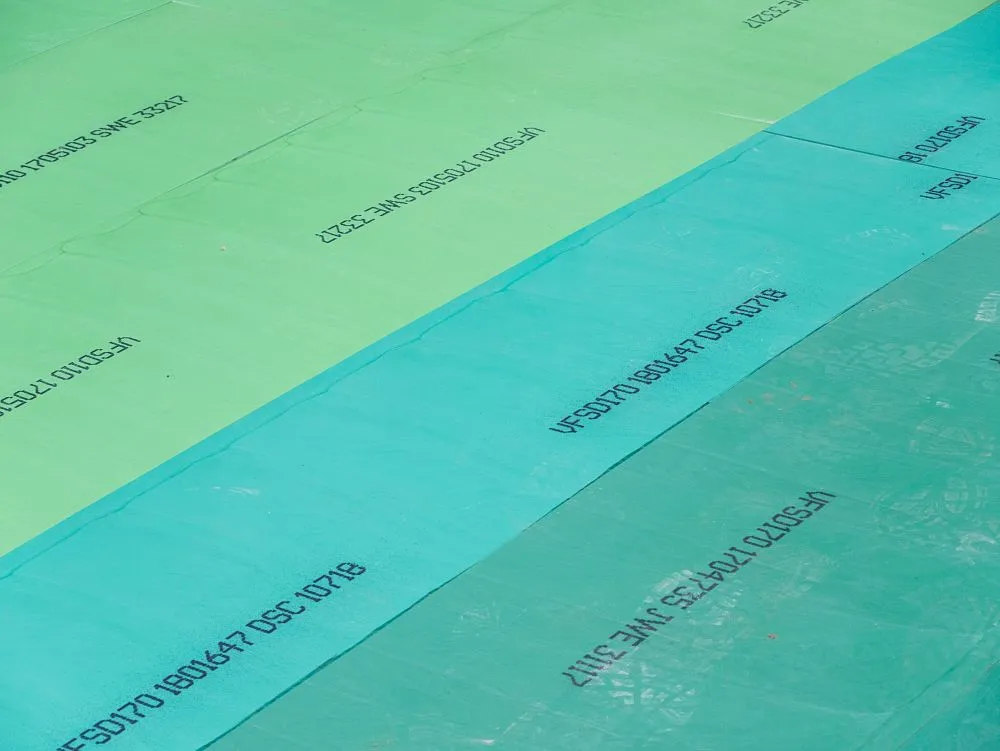

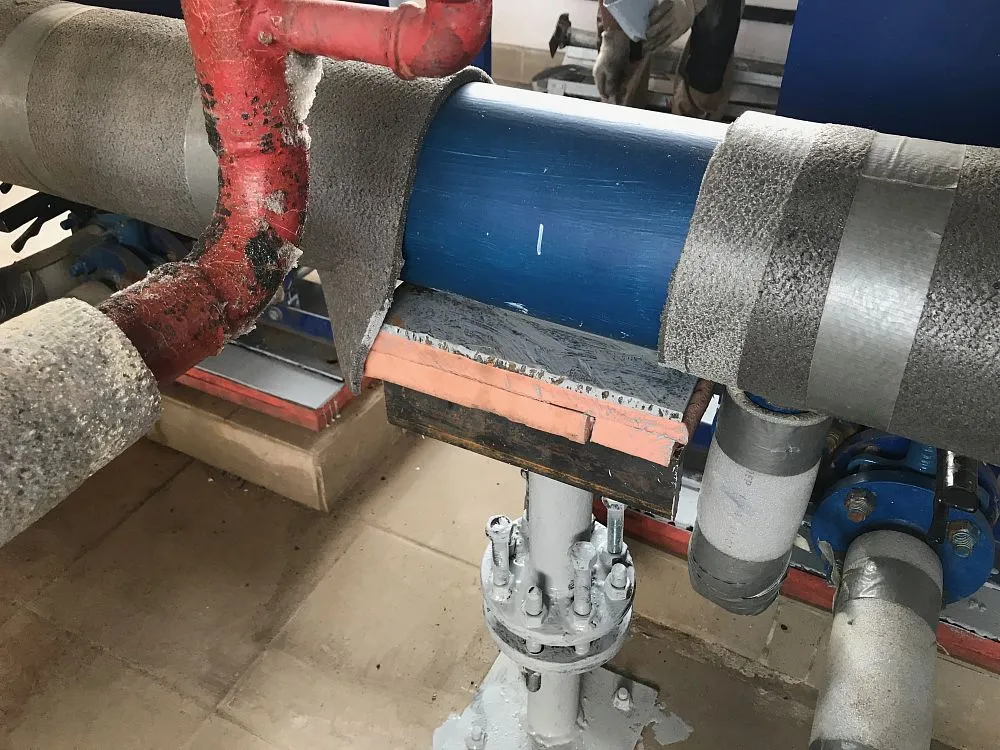

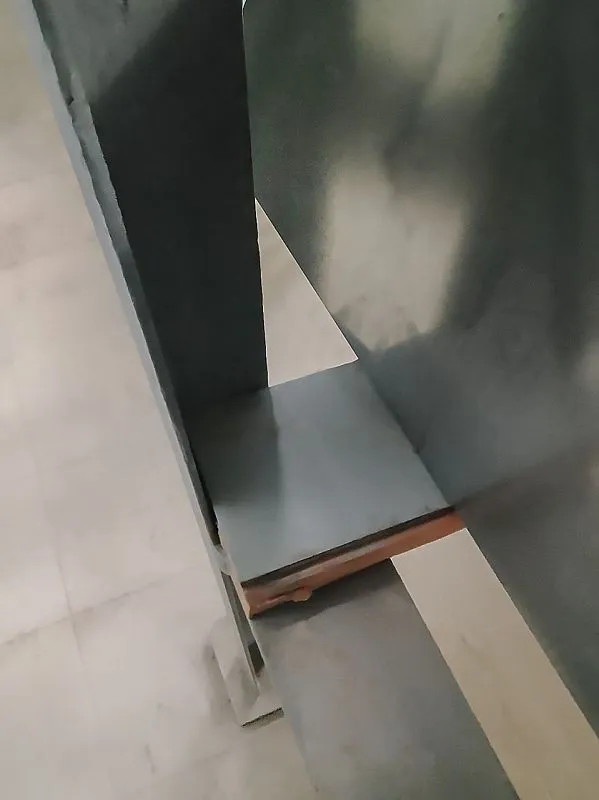

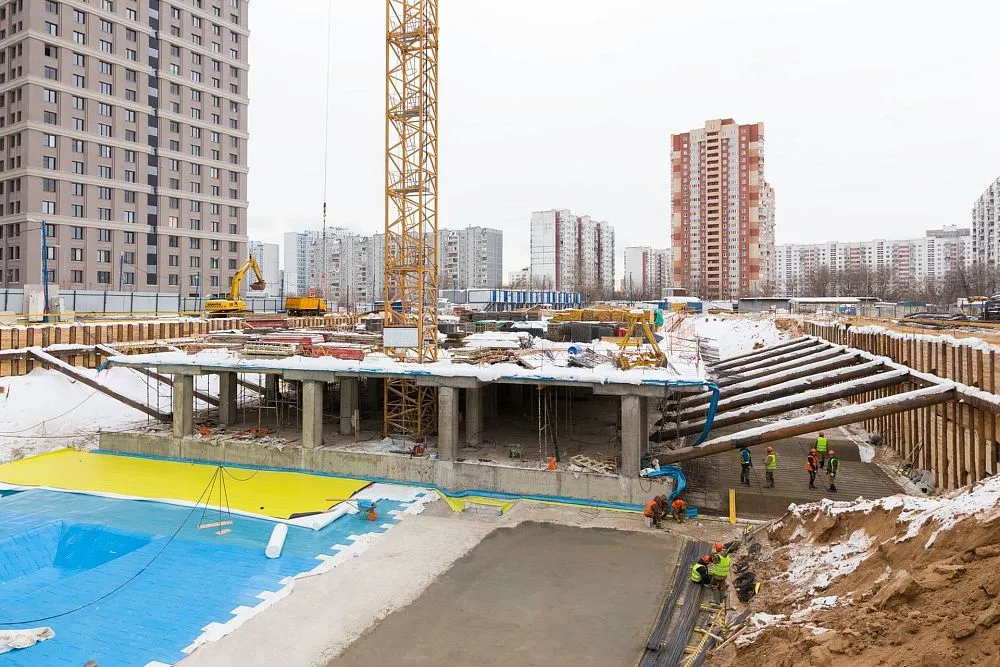

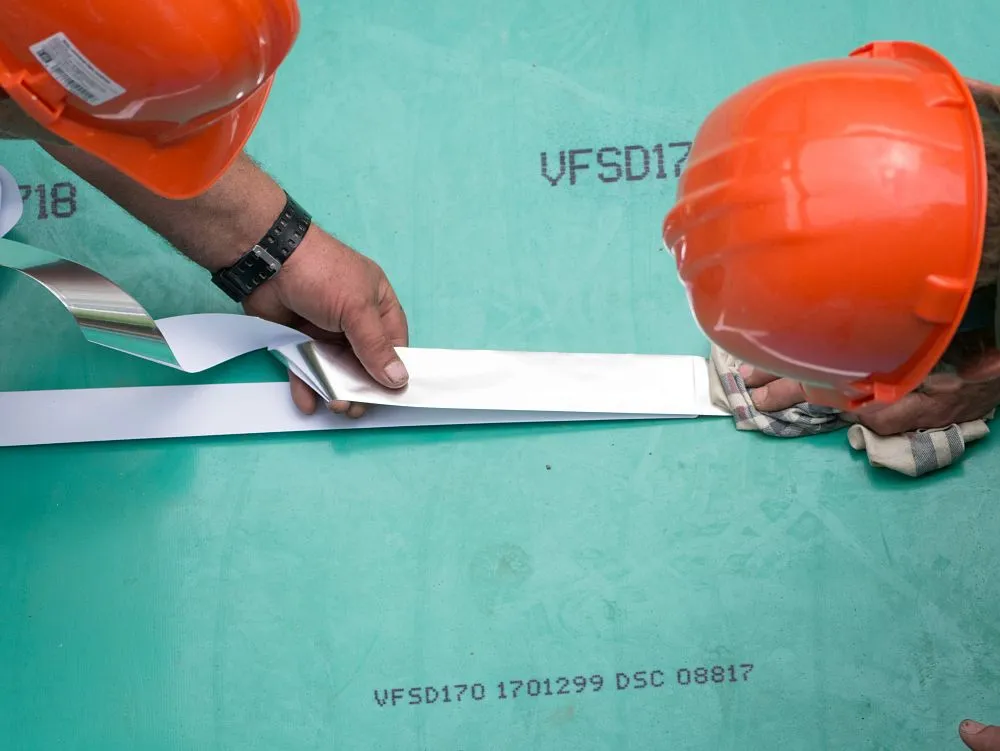

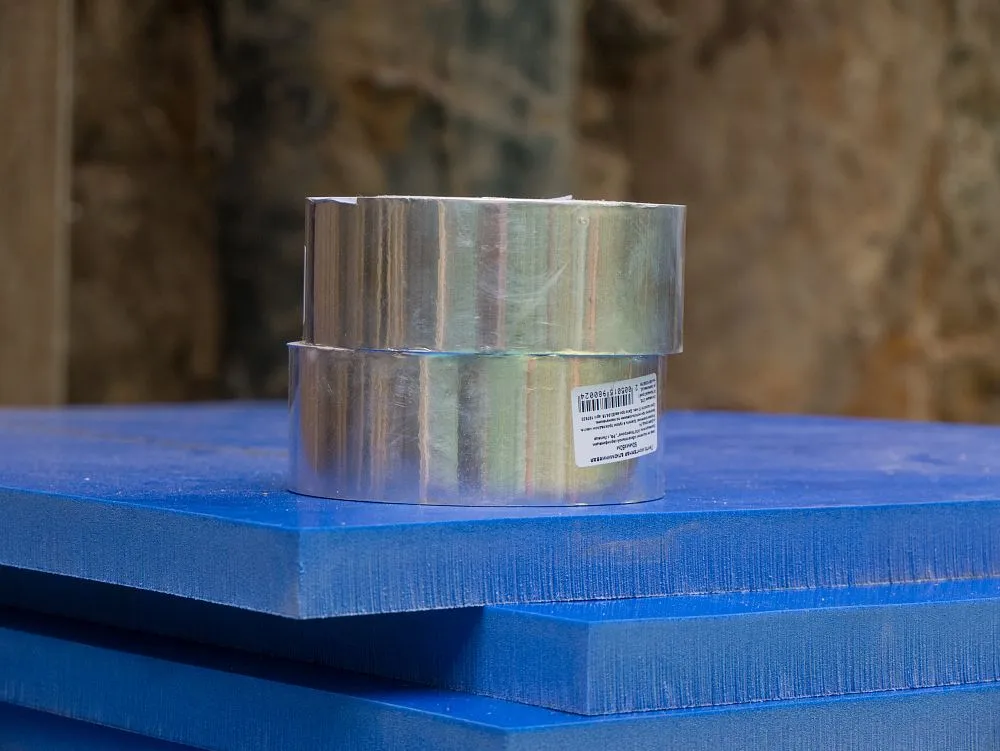

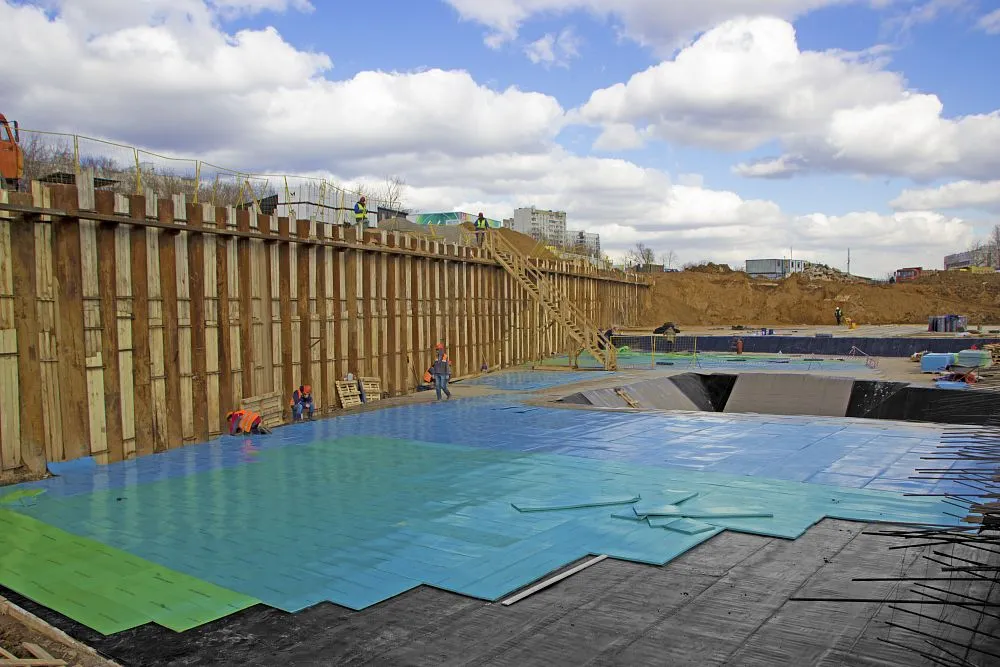

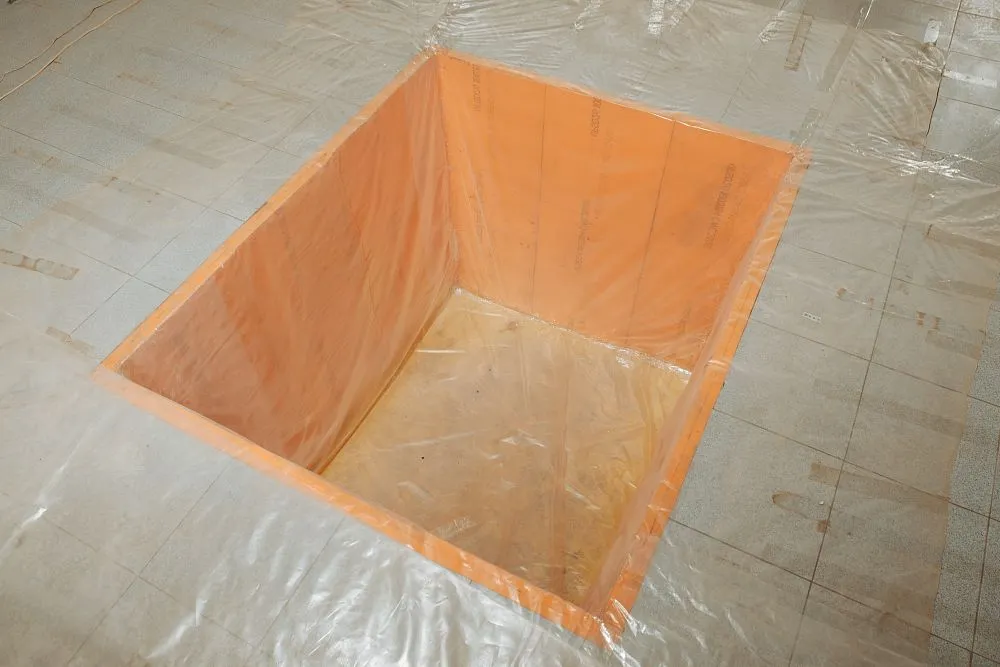

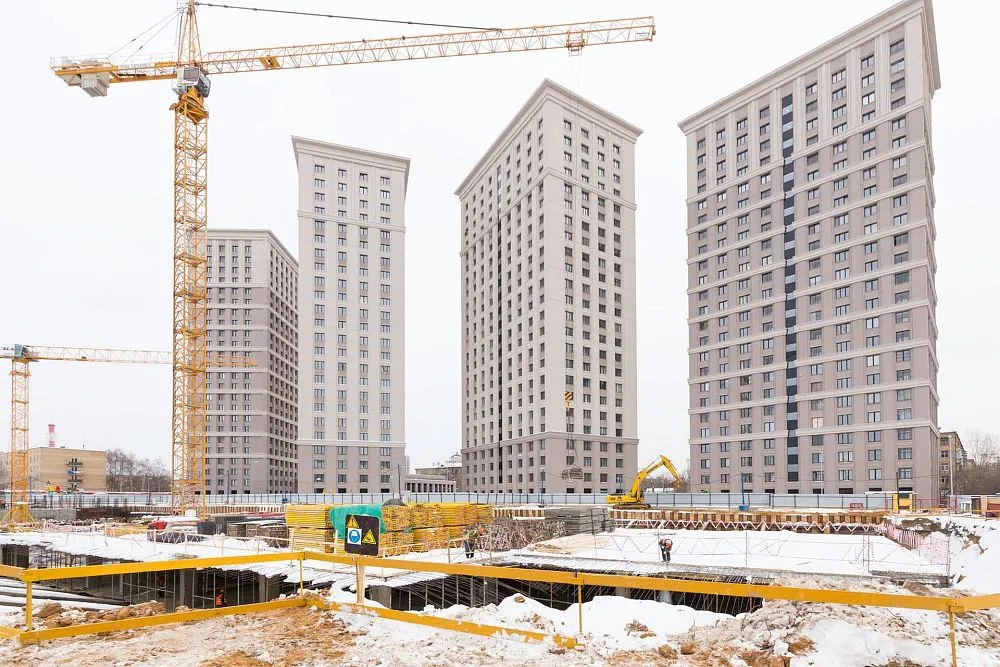

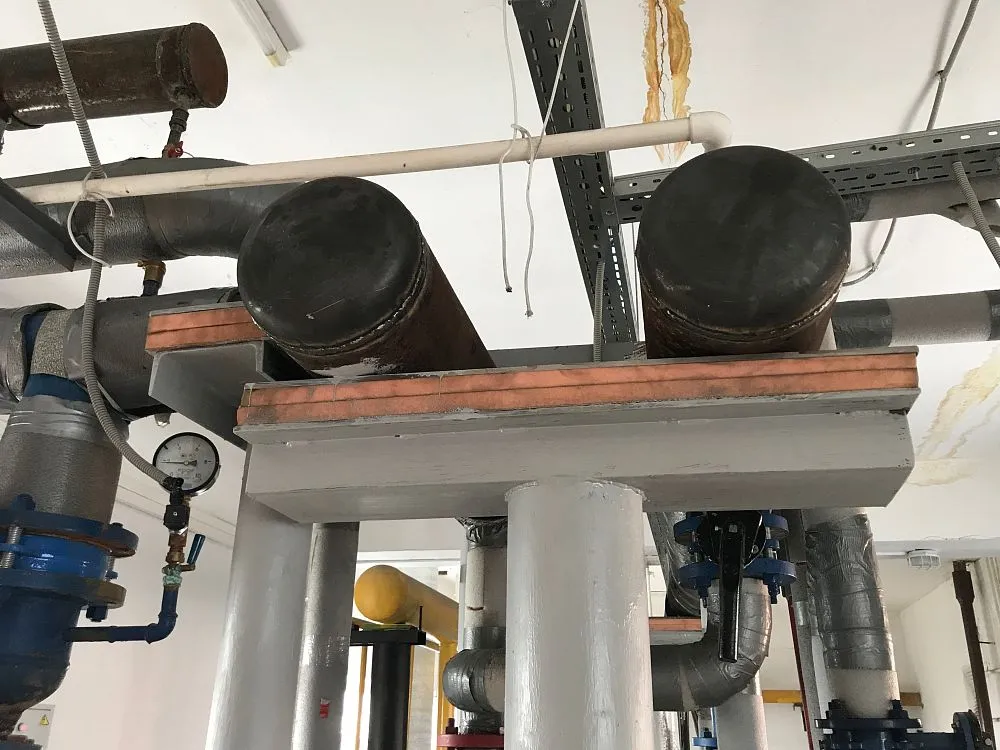

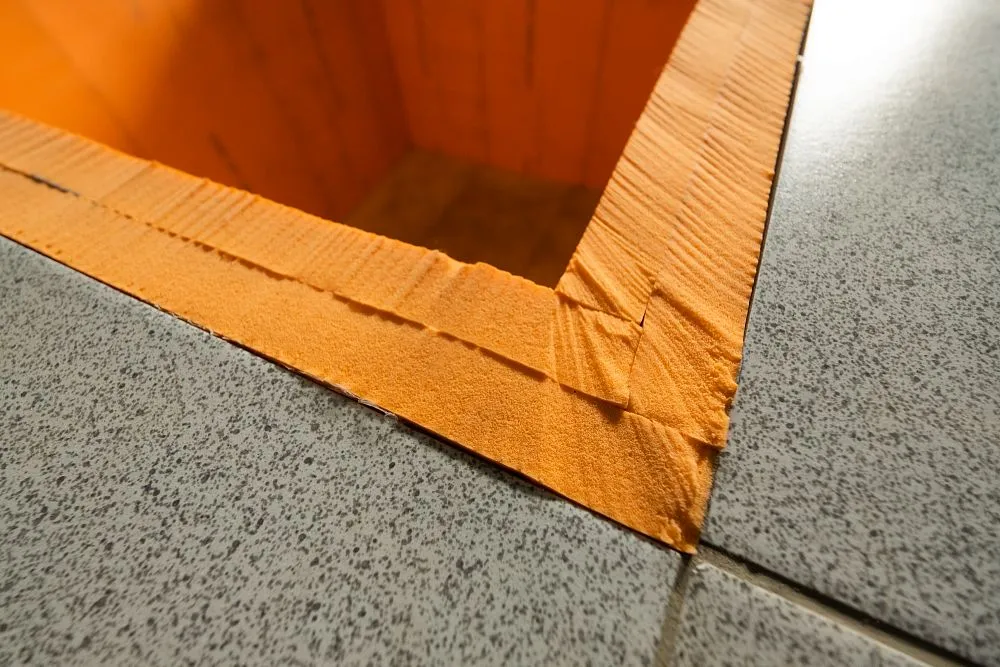

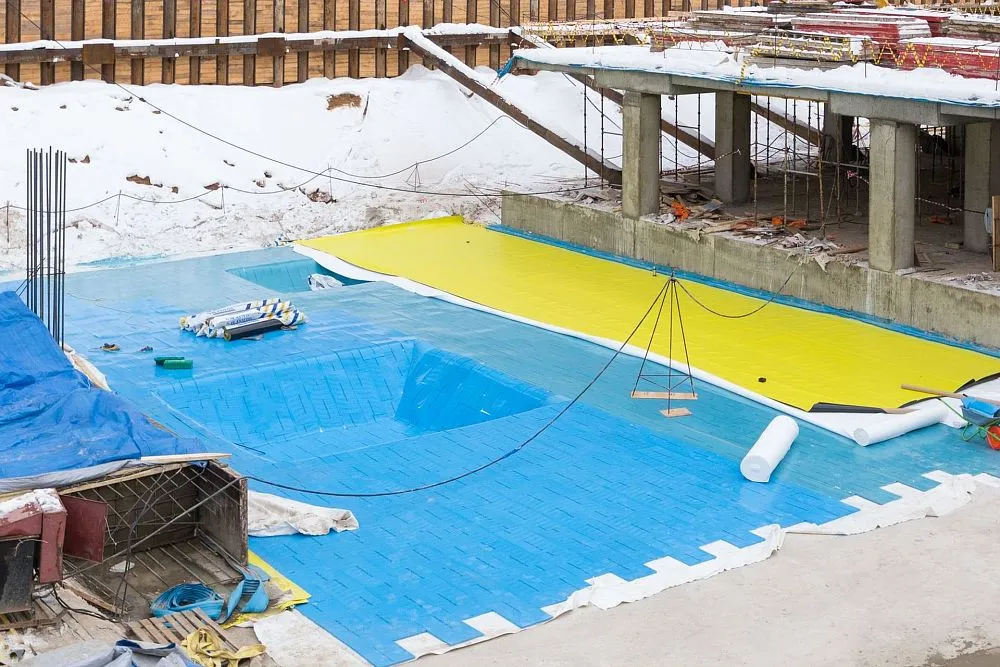

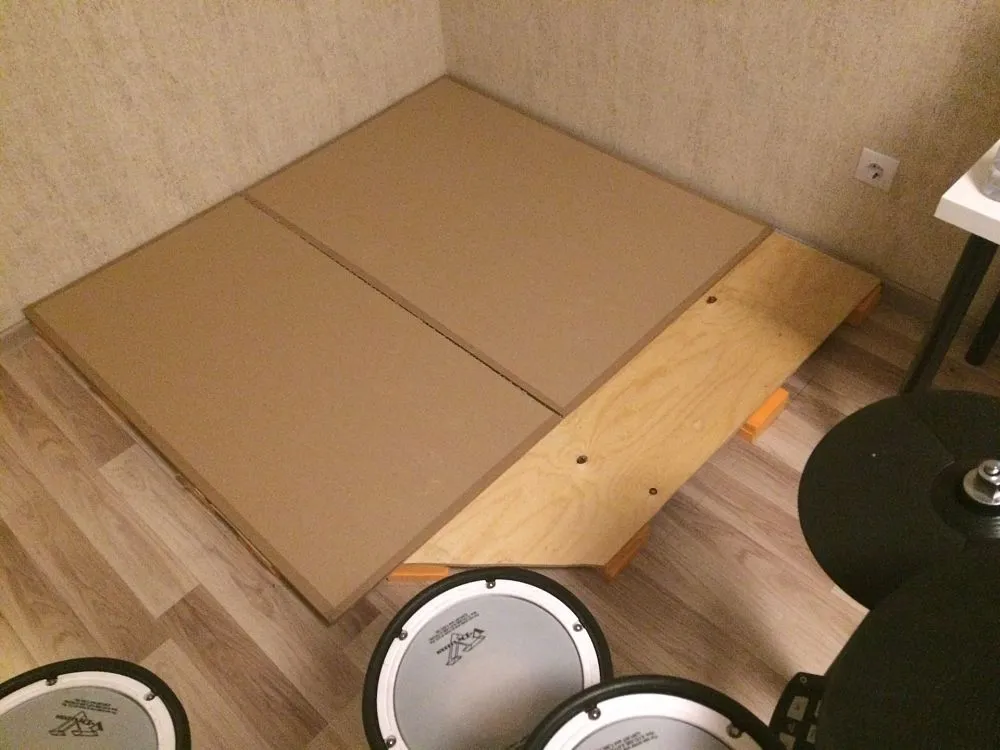

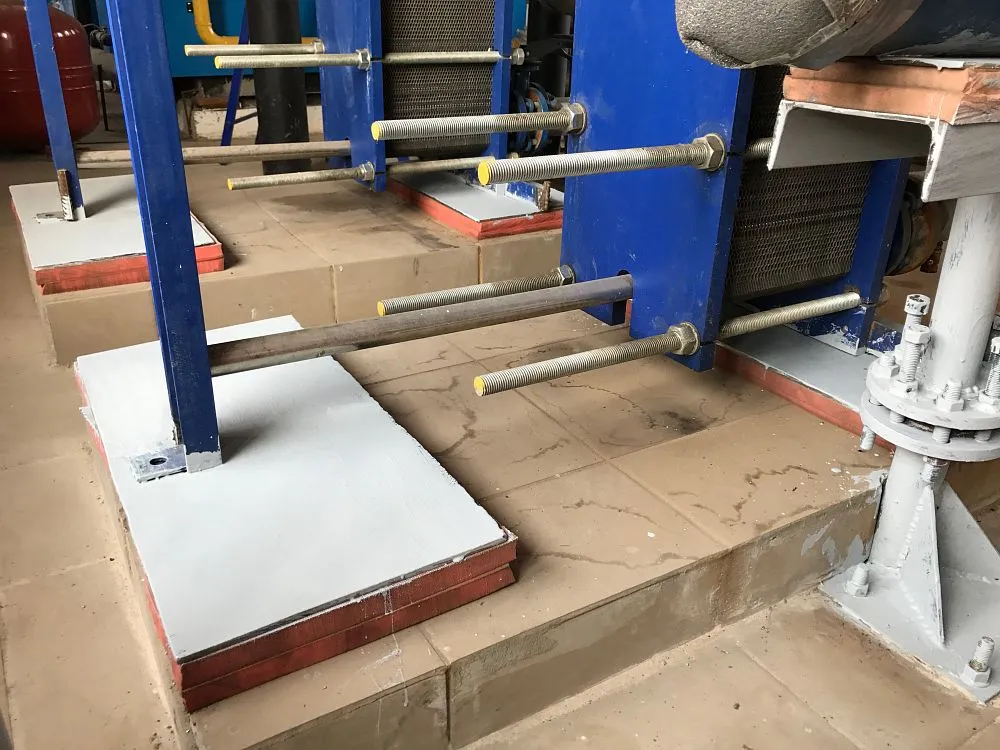

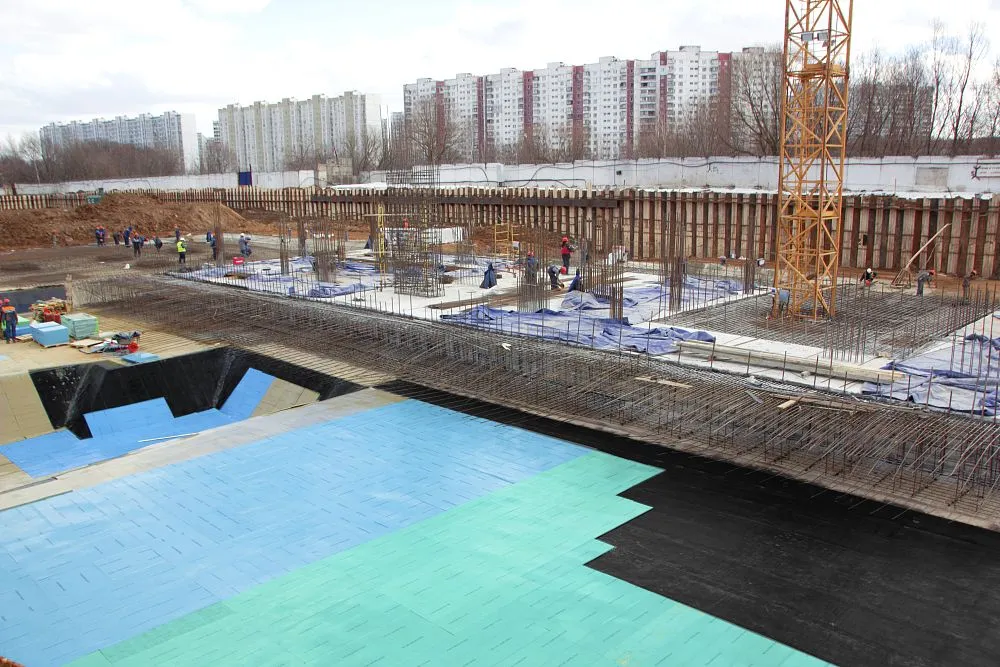

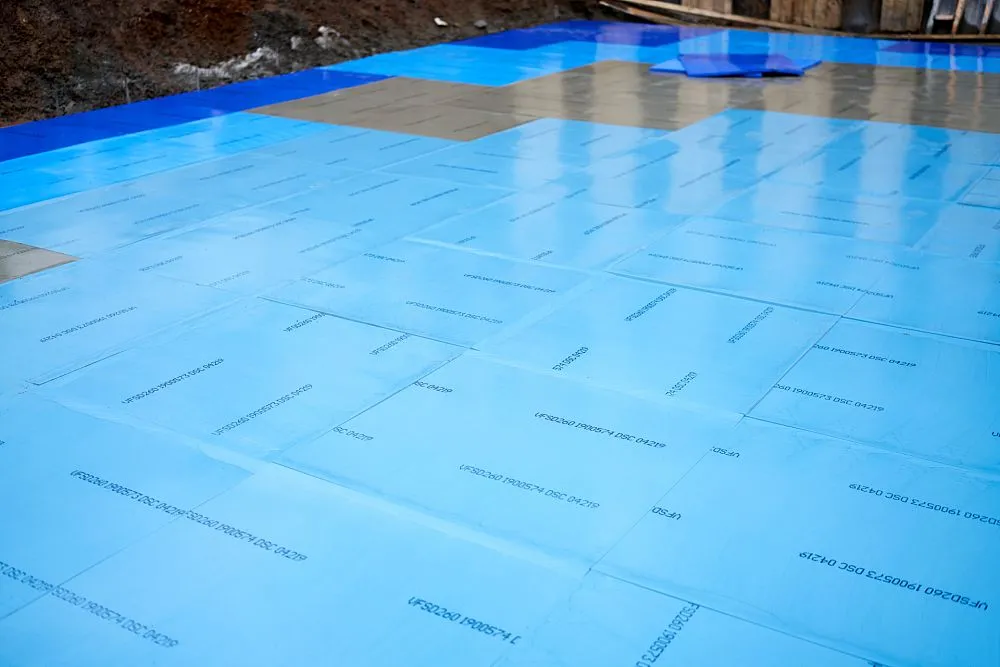

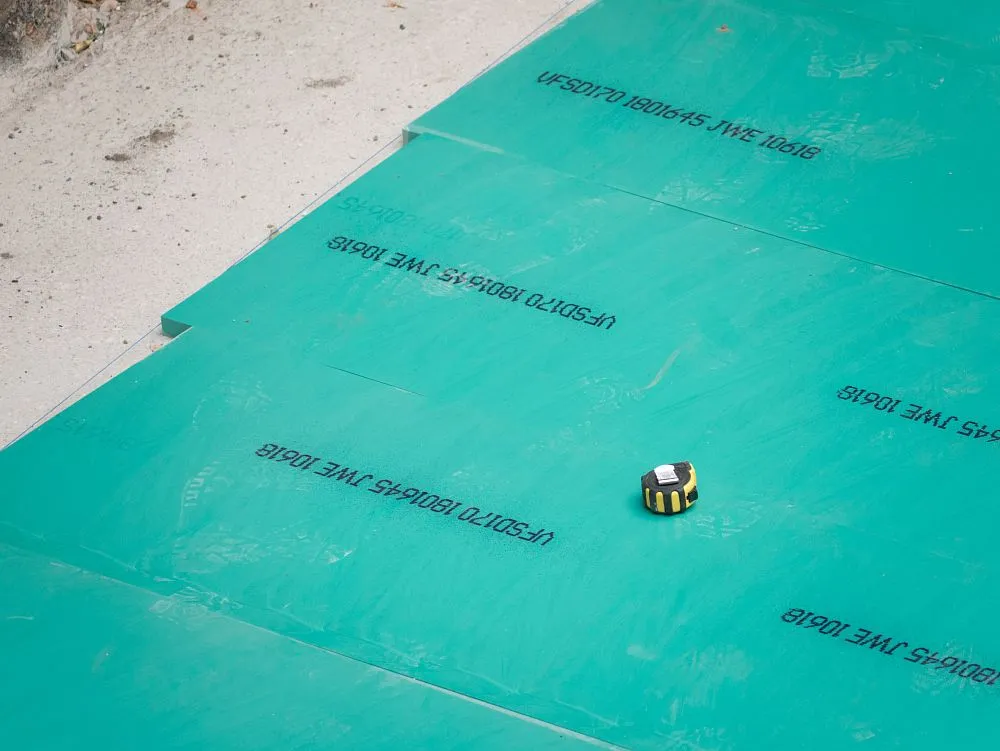

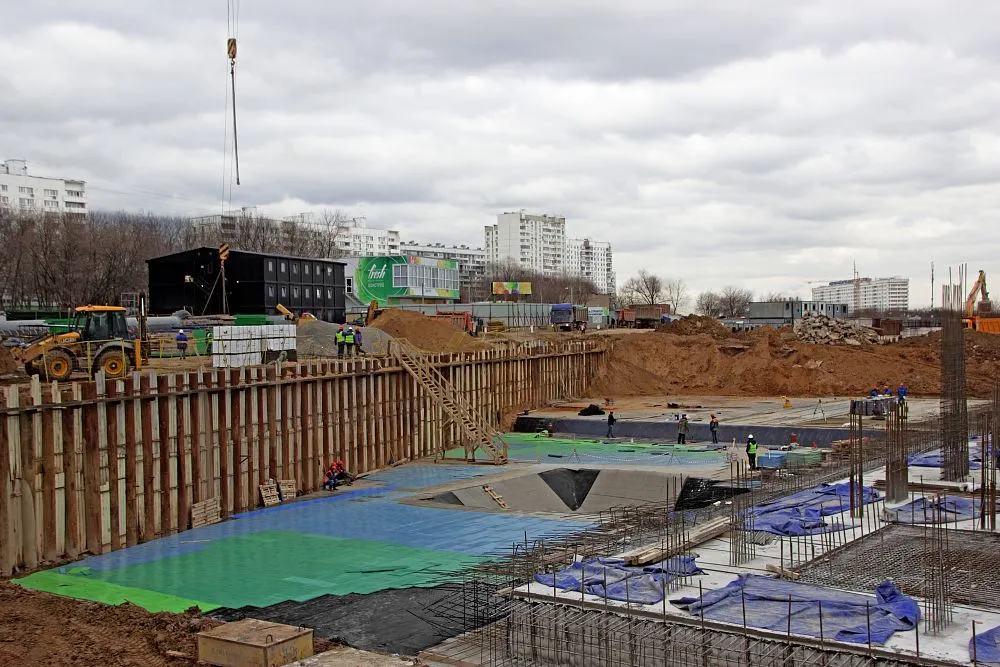

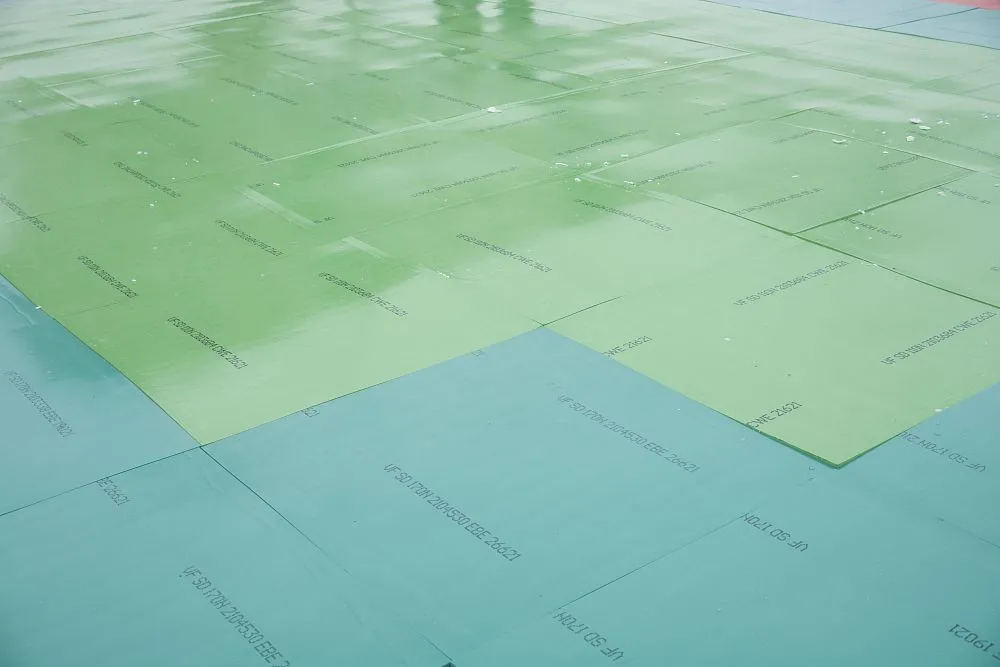

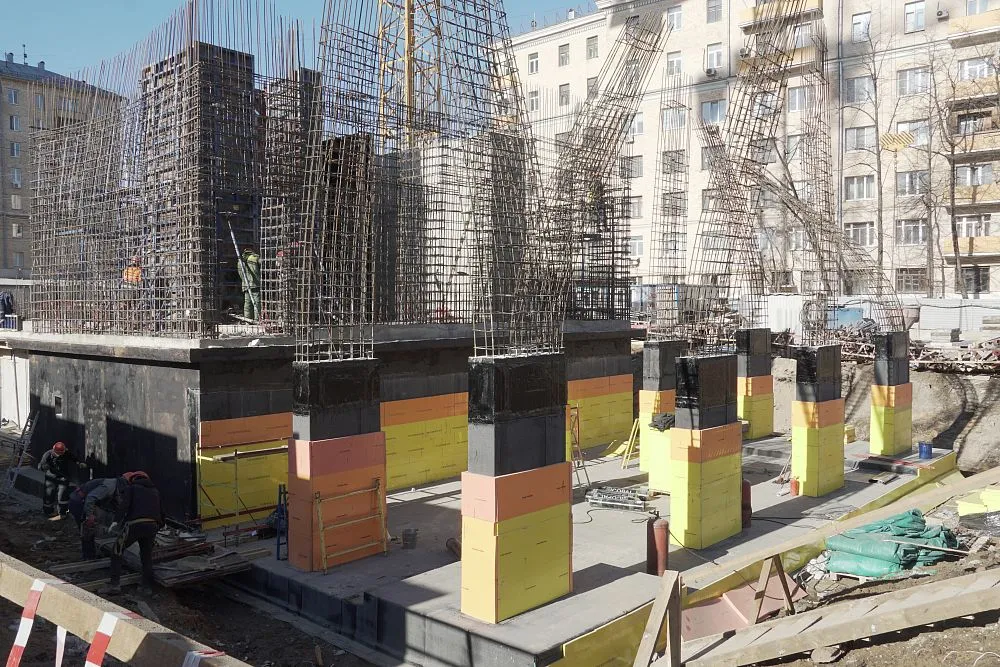

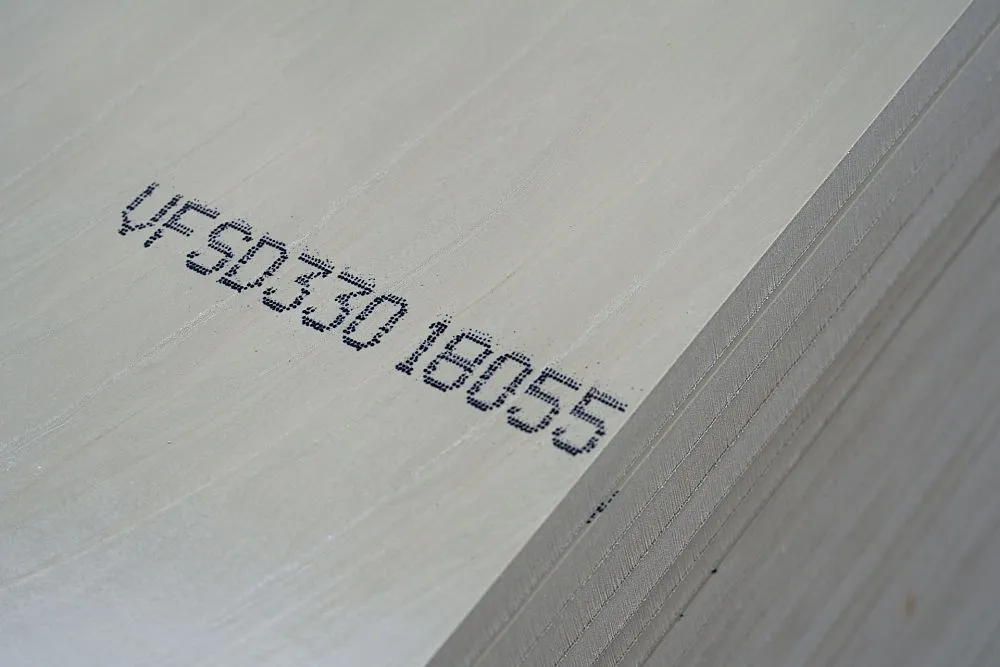

Галерея
Дополнительное описание
Характеристики
Свойства | Показатели в зависимости от модификации |
---|---|
Плотность | от 110 до 1200 кг/м3 |
Интервал статических нагрузок [Н/мм2] (1) | 0.01-1.9 |
Интервал динамических нагрузок [Н/мм2] (1) | 0.16-2.8 |
Пиковые нагрузки [Н/мм2] (1) | 0.5-7 |
Фактор механических потерь (2) | 0.25-0.09 |
Статический модуль упругости [Н/мм2] (2) | 0.48-20.4 |
Динамический модуль упругости [Н/мм2] (2) | 0.144-78.2 |
Статический модуль сдвига [Н/мм2] (2) | 0.04-1.75 |
Динамический модуль сдвига [Н/мм2] (2) | 0.09-6 |
Твердость отжатия при деформации, 10% [Н/мм2] | 0.011-1.84 |
Остаточная деформация при сжатии [%] | < 8 |
Напряжение при разрыве [Н/мм2] | > 5,00 Н/мм2 |
Удлинение при разрыве [%] | > 400 % |
Прочность при разрыве образца с надрезом [Н/мм] | > 6,0 |
Эластичность по отскоку | 40-50% |
Электрическое сопротивление [Ω⋅см] | > 1011 |
Теплопроводность [Вт/(м⋅К)] | 0.05-0.11 |
Диапазон рабочих температур | -30°С до +70°С (+120°С при кратковременном воздействии) |
Горючесть | Г4 |
(1) форм-фактор q = 3
(2) измеренный при верхнем пределе статической области применения
(3) процедура измерения аналогична соответствующему стандарту
Скачать технический лист

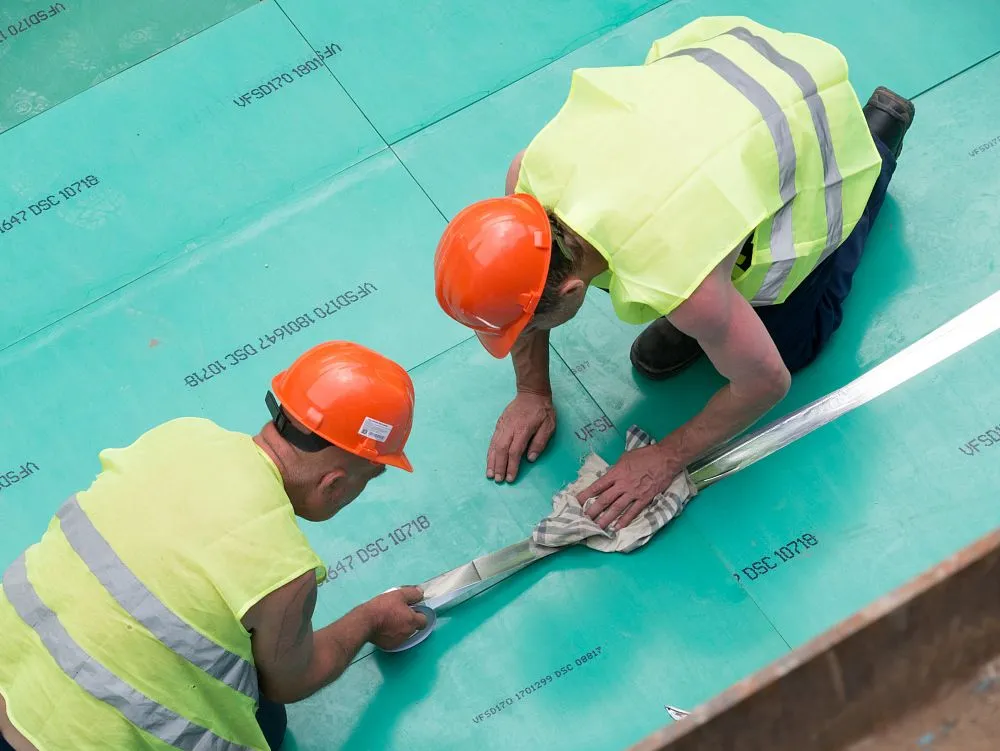

Монтаж
Рекомендации по использованию
- Выбирайте марку Vibrafoam® в соответствии с планируемой долговременной статической нагрузкой.
- Толщина упругой опоры определяется исходя из эффективности изоляции. Чем толще слой, тем ниже собственная частота и соответственно выше эффективность.
- Маты необходимо хранить в сухом, чистом и тёплом помещении.
- Поверхность для монтажа должна быть гладкой без открытых выпуклостей и раковин, а неровности не должны превышать 4 мм на 1 м.
- Для получения качественной, стабильной и долговечной виброизоляции руководствуйтесь рекомендациями производителя по монтажу и предварительной подготовке поверхностей и материалов.
Хранение и транспортировка
Транспортировка
-
Паллеты не должны штабелироваться во время транспортировки.
-
Нельзя удалять упаковку во время транспортировки.
-
Повреждения упаковки должны быть немедленно устранены (например, закрыты пленкой или липкой лентой).
Хранение
-
Товар следует хранить упакованным до использования.
-
Товар необходимо хранить в чистом и сухом состоянии. Следует избегать температур ниже -20oC и выше + 50oC.
-
Следует предохранять материал от интенсивного УФ-излучения. Для этого нужно подходящими мерами предотвращать попадание на них прямых солнечных лучей в течение продолжительного времени.
-
Избегайте штабелирования паллет.
Срок хранения 60 месяцев.
По истечении гарантийного срока хранения продукция должна быть проверена на соответствие заявленным характеристикам и в случае подтверждения соответствия срок хранения может быть продлен.
