Комплект крепежа звукоизоляционных панелей АкустикГипс Бейсик

Комплект крепежа предназначен для монтажа звукоизоляционных панелей АкустикГипс Бейсик к несущему основанию стен, перегородок, потолков.

Скачать технический лист

Назначение

крепление звукоизоляционных панелей АкустикГипс Бэйсик 40 и 70
Звукоизоляция

виброизолятор препятствует передаче звуковых волн
Состав

саморезы, дюбели, шайбы, виброизолятор
Применение

звукоизоляционные системы для стен и потолков

/catalog/shumoizolyatsiya/akustikgips/komplekt-krepezha-zvukoizolyatsionnyh-panelej-acousticgyps-basic/

Назначение

крепление звукоизоляционных панелей АкустикГипс Бэйсик 40 и 70
Звукоизоляция

виброизолятор препятствует передаче звуковых волн
Состав

саморезы, дюбели, шайбы, виброизолятор
Применение

звукоизоляционные системы для стен и потолков

Скачать технический лист

Описание

Комплект крепежа предназначен для крепления звукоизоляционных сэндвич-панелей АкустикГипс Бэйсик (AcousticGyps Basic) к несущему основанию стен и потолков.

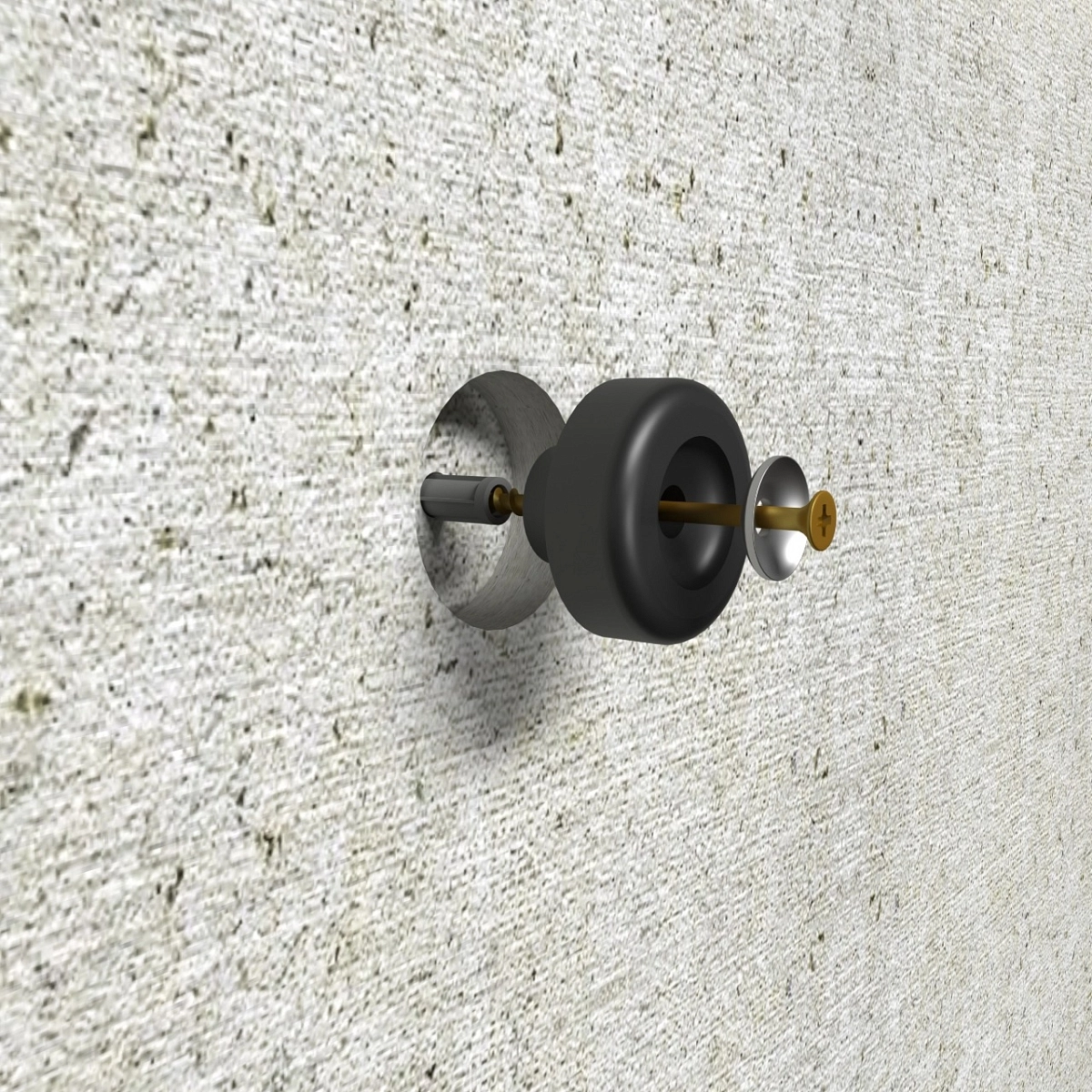

Основным элементом комплекта является изолятор специально разработанной формы на основе резины, который служит в качестве виброизолирующего крепежного узла, препятствующего передаче звуковых волн от несущей конструкции на внешнюю поверхность панелей.

Специальные крепежные элементы входят в состав панелей АкустикГипс Бейсик 40 и 70, однако при необходимости комплект крепежа можно докупить отдельно.

Крепеж применяется при устройстве бескаркасной звукоизоляционной системы на основе сэндвич-панелей АкустикГипс Бейсик: система для стен Слим А и система для потолка Слим А.

При установке панелей АкустикГипс Бейсик на потолок рекомендуется использовать потолочный анкер для обеспечения пожарной безопасности.

Преимущества

01 Эффективное снижение передачи звуковых волн на внешнюю поверхность панелей

02 Виброизолятор специально разработанной формы

03 Всё необходимое в комплекте

04 Прочность и надёжность

05 Быстрый и простой монтаж

06 Не требуется специального инструмента

Запросить сотрудничество Перейти в интернет-магазин цена от 495 руб/уп.^*

Модификации

Название	Толщина панели, мм	Комплектация
Комплект крепежа для панели АкустикГипс Бейсик 40	40	саморезы ТС-XTN-F 3.9х41 (20шт.), cаморез универсальный 5х90 (8 шт.), дюбель универсальный 8х50 (8 шт.), cаморез по ГВЛ 3,9х30 (10 шт.), изолятор специальный (8 шт.), шайба увеличенная М5 (8 шт.)
Комплект крепежа для панели АкустикГипс Бейсик 70	70	саморезы ТС-XTN-F 3.9х41 (20шт.), cаморез универсальный 5х120 (8 шт.), дюбель универсальный 8х50 (8 шт.), cаморез по ГВЛ 3,9х30 (10 шт.), изолятор специальный (8 шт.), шайба увеличенная М5 (8 шт.)

Галерея

Все фото

Материал

Комплект крепежа для звукоизоляционных панелей АкустикГипс Бейсик 40 и 70

Комплект крепежа звукоизоляционных панелей АкустикГипс Бейсик

Крепёж

Бескаркасная система звукоизоляции стен Слим А

Монтаж

При монтаже панель прикладывается к стене и перфоратором сверлится отверстие под дюбель диаметром 8 мм.

В полученные отверстия вставляется дюбель из комплекта крепежа для панелей АкустикГипс Бейсик.

Внимание, необходимо чтоб дюбель вошел в изолируемую стену полностью!

Один комплект рассчитан для крепления одной панели АкустикГипс (AcousticGyps) Бейсик 40 или 70.

Для фиксации на потолок (плиту перекрытия) необходимо заменить два полиэтиленовых дюбеля на два потолочных анкера по центральным отверстиям панели.

Схема монтажа

АкустикГипс Бейсик 40, монтаж на стену

АкустикГипс Бейсик 40, монтаж на потолок

АкустикГипс Бейсик 70, монтаж на стену

АкустикГипс Бейсик 70, монтаж на потолок

Видео монтажа системы звукоизоляции Слим А для стен на основе панелей АкустикГипс Бейсик 40. Монтаж производится бескаркасным способом. В ходе выполнения работ показано, как устанавливаются панели с применением специализированного комплекта крепежа.

Хранение и транспортировка

Модификации	Длина, мм	Ширина, мм	Вес упаковки, кг
Комплект крепежа АкустикГипс Бейсик 40	170	150	0,17
Комплект крепежа АкустикГипс Бейсик 70	170	150	0,18
