Подрозетники СаундПак (SoundPack)
Наборные композитные подрозетники СаундПак (SoundPack) применяются совместно с системами звукоизоляции и служат для повышения их эффективности, минимизируя проникновение звука через отверстия для электророзеток и выключателей.
-
Назначениеблокировка путей проникновения воздушного шума через отверстия розеток и выключателей
-
Звукоизоляцияповышение звукоизолирующей способности систем
-
Составпожаробезопасный композитный материал на основе полимеров с добавлением минеральной крошки
-
Применениекаркасные и бескаркасные звукоизоляционные системы стен и перегородок
Описание
Наборные подрозетники СаундПак (SoundPack) применяются совместно с системами звукоизоляции и служат для повышения их эффективности, минимизируя проникновение звука через отверстия для электророзеток и выключателей. Изготавливаются из пожаробезопасного композитного материала на основе полимеров с добавлением минеральной крошки.
Небольшая толщина делает возможной интеграцию подрозетников в самые тонкие звукоизоляционные конструкции. Лицевая часть коробки не выступает за штукатурный слой, что упрощает процесс отделки, а ее шероховатая структура способствует лучшей адгезии со штукатуркой.
Уникальная конструкция соединения коробок позволяет увеличивать или уменьшать количество точек для розеток и выключателей в процессе монтажа.
Модельный ряд включает в себя:
Подрозетники СаундПак предназначены для монтажа стандартных 2- и 3-клеммных устройств. Для установки проходных переключателей на 3 точки, блоков теплых полов и прочих крупных и многоклеммных устройств (более 3 клемм), рекомендуем использовать АкустикГипс Бокс.
Обладают высокой прочностью, что обеспечивает долгий срок службы продукции.
Небольшая толщина делает возможной интеграцию подрозетников в самые тонкие звукоизоляционные конструкции. Лицевая часть коробки не выступает за штукатурный слой, что упрощает процесс отделки, а ее шероховатая структура способствует лучшей адгезии со штукатуркой.
Уникальная конструкция соединения коробок позволяет увеличивать или уменьшать количество точек для розеток и выключателей в процессе монтажа.
Модельный ряд включает в себя:
- Подрозетник СаундПак (SoundPack) Е-Kit — универсальная коробка для установки в крайних положениях,
- Подрозетник СаундПак (SoundPack) M — центральная секция (их количество может варьироваться в зависимости от проекта)
- Подрозетник СаундПак (SoundPack) S — одиночный подрозетник для отдельной установки.
- Подрозетник СаундПак (SoundPack) Multi – наборный звукоизоляционный подрозетник, состоящий из центральной секции и двух боковых заглушек.
Подрозетники СаундПак предназначены для монтажа стандартных 2- и 3-клеммных устройств. Для установки проходных переключателей на 3 точки, блоков теплых полов и прочих крупных и многоклеммных устройств (более 3 клемм), рекомендуем использовать АкустикГипс Бокс.
Обладают высокой прочностью, что обеспечивает долгий срок службы продукции.
Преимущества
01
Улучшение звукоизоляции
02
Небольшая толщина
03
Возможность установки в любую конструкцию
04
Наборное количество точек
05
Хорошая адгезия отделочных материалов к поверхности изделия
06
Пожаробезопасность и надёжность
Модификации
| Название | Схема установки | Длина, мм | Ширина, мм | Высота, мм | Количество розеток |
|---|---|---|---|---|---|
| Подрозетник СаундПак (SoundPack) Е-Kit |
|
222 | 150 | 53 | 2 |
| Подрозетник СаундПак (SoundPack) M |
|
72 |
150 |
53 |
1 |
| Подрозетник СаундПак (SoundPack) S |
|
150 | 150 | 53 | 1 |
| Подрозетник СаундПак (SoundPack) Multi |
|
150 | 150 | 53 | 1 |
| Подрозетник СаундПак (SoundPack) Е-Kit + M |
|
294 | 150 | 53 | 3 |
| Подрозетник СаундПак (SoundPack) Е-Kit +2M |
|
366 | 150 | 53 | 4 |
| Подрозетник СаундПак (SoundPack) Е-Kit +3M |
 |
438 | 150 | 53 | 5 |
Галерея

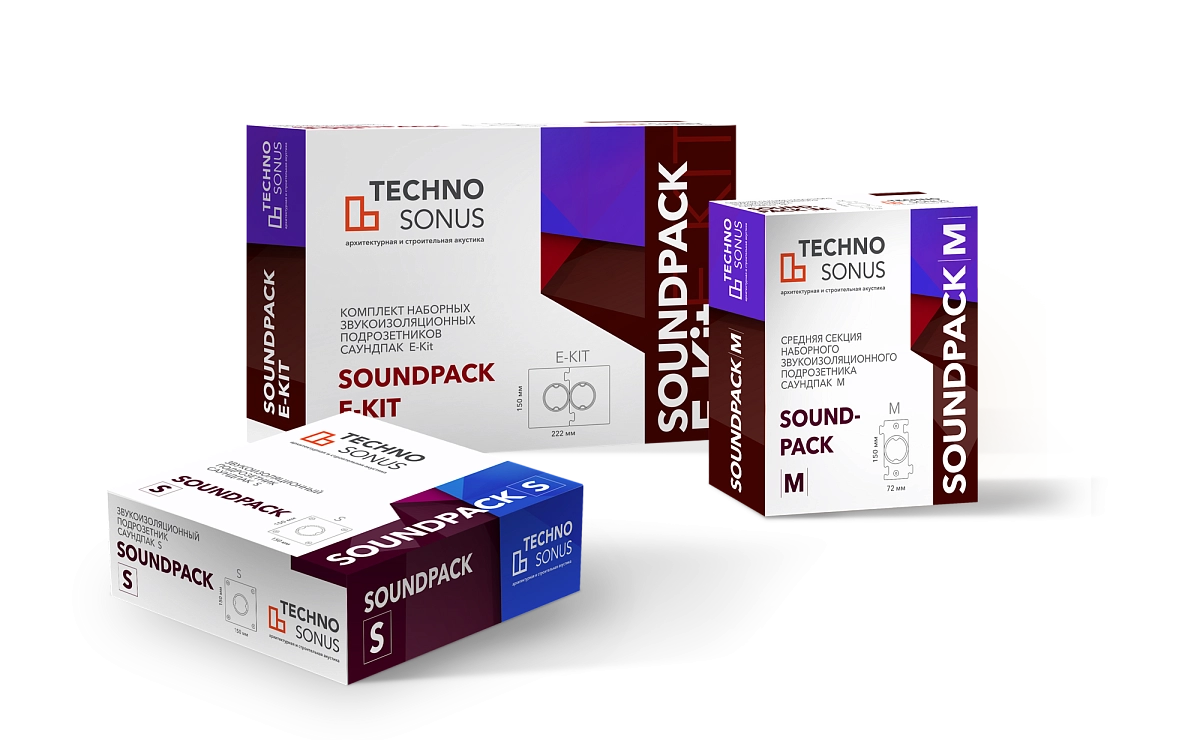

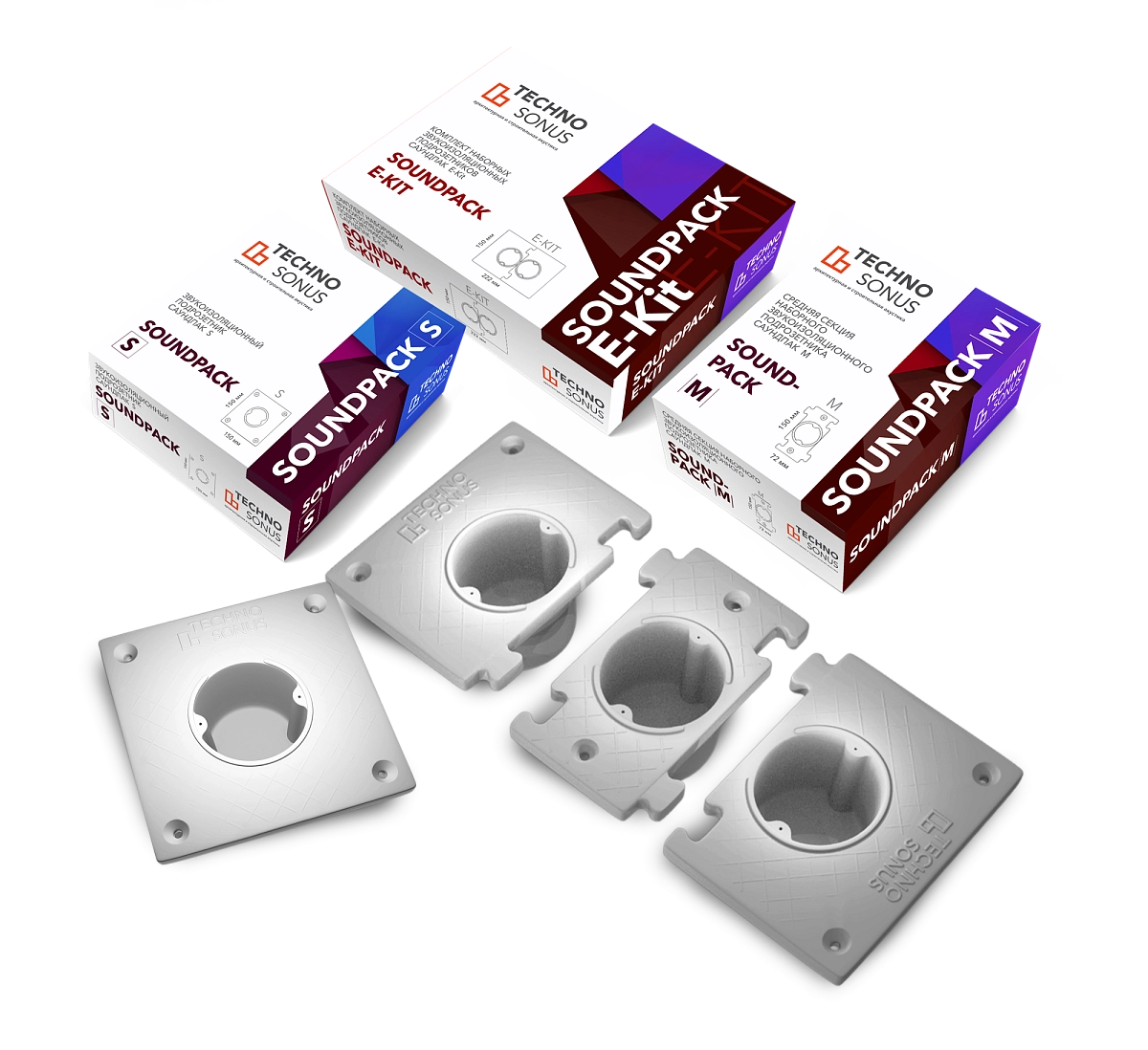

Линейка подрозетников Саундпак
Саундпак S
Саундпак Multi

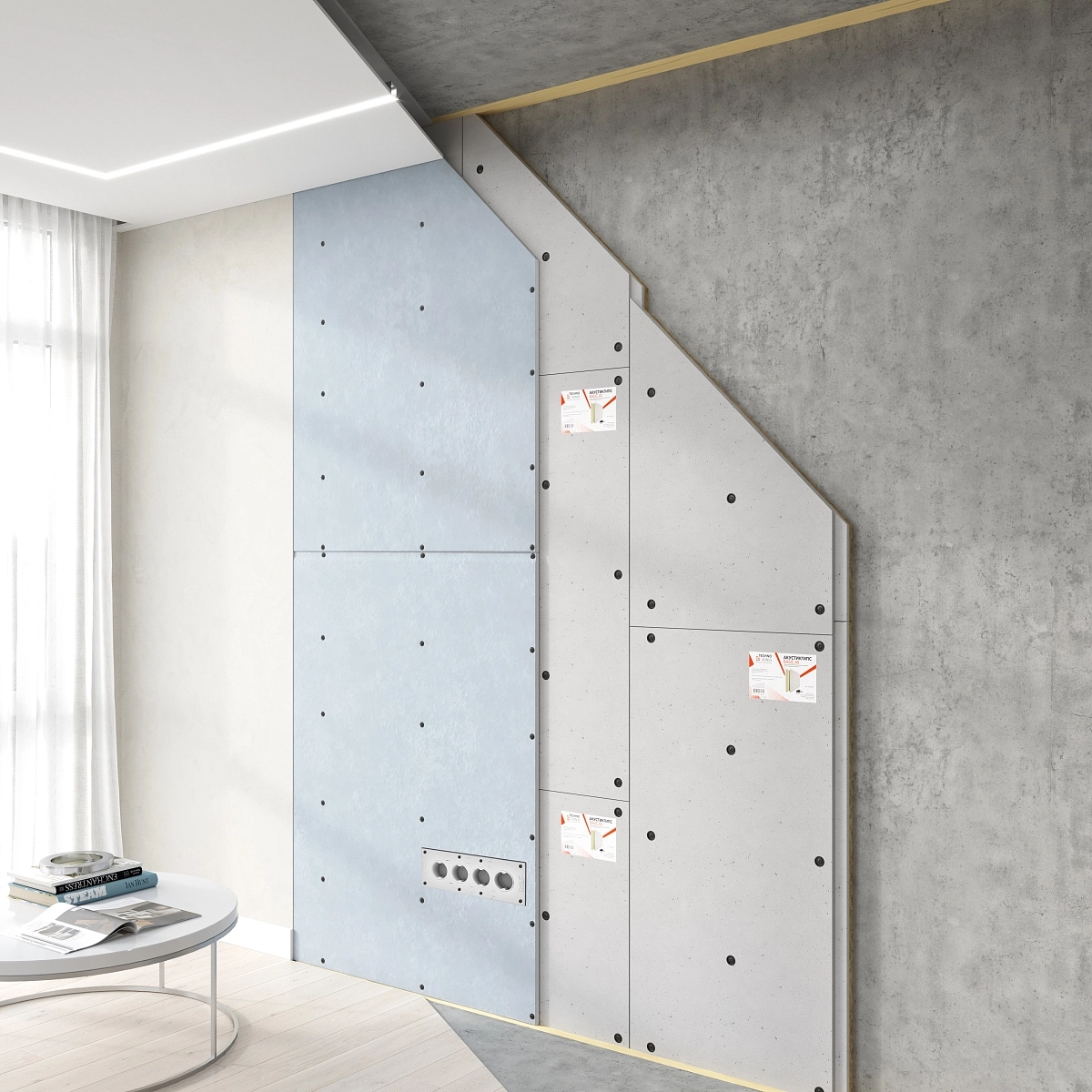

Подходит для монтажа в безкаркасные системы звукоизоляции
Линейка подрозетников Саундпак
Саундпак M

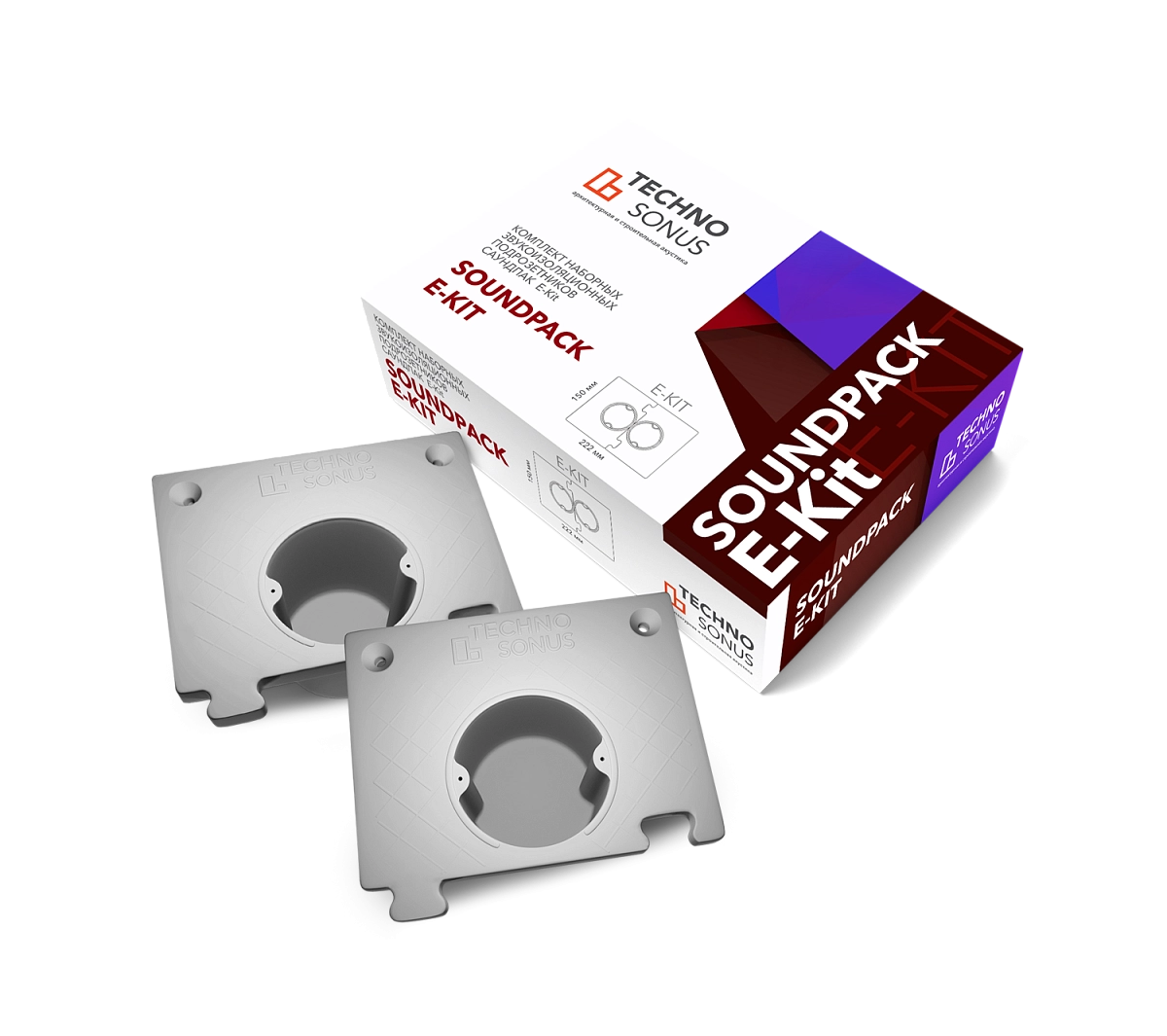

Саундпак E-Kit
Звукоизоляционная система «Слим П» с подрозетниками СаундПак
Саундпак S
Саундпак Multi
Саундпак E-Kit
Монтаж звукоизоляционных подрозетников
Дополнительное описание
<
Монтаж
Монтаж изделий осуществляется на первый слой звукоизоляционной конструкции и крепится с помощью саморезов и герметика Сонетик.
При необходимости можно сделать закладные опоры в конструктив.
После установки подрозетника монтируется финишный слой облицовки с предварительно вырезанным отверстием.
Схемы монтажа подрозетников (pdf):
Подрозетник СаундПак в безкаркасной системе тип ТС-2.6 Слим П
Подрозетник СаундПак в безкаркасной системе тип ТС-2.7 Слим А1
Подрозетник СаундПак в безкаркасной системе тип ТС-2.8 Слим А2
Подрозетник СаундПак в каркасной системе тип ТС-2.1 Базовая
Подрозетник СаундПак в безкаркасной системе тип ТС-2.7 Слим А1
Подрозетник СаундПак в безкаркасной системе тип ТС-2.8 Слим А2
Подрозетник СаундПак в каркасной системе тип ТС-2.1 Базовая
Скачать инструкцию по монтажу
Хранение и транспортировка
Звукоизоляционные подрозетники СаундПак поставляются поштучно. Также возможна отгрузка на паллетах.
Изделия должны храниться в вентилируемых складских помещениях на расстоянии не менее 1 м от отопительных и нагревательных приборов, при температуре воздуха не ниже -40ºC и не выше +40ºC. Относительная влажность воздуха 60-80%.
Срок хранения 60 месяцев.
По истечении гарантийного срока хранения продукция должна быть проверена на соответствие заявленным характеристикам и в случае подтверждения соответствия срок хранения может быть продлен.
