Область применения
Применяются для декоративной акустической отделки потолков, коррекции акустики в помещении:
- Кинотеатры, театры
- Рестораны, торговые центры
- Учебные аудитории,конференц-залы
- Студии звукозаписи
- Переговорные комнаты офисные помещения
Akustiline Gamma E
Akustiline (Акустилайн) Gamma с кромкой Е – это акустические панели для подвесных потолков из пожаробезопаного минерального волокна. Кромка Е обеспечивает монтаж элементов с визуальным контуром панелей.
-
Применениесистемы подвесных потолков
-
Акустикаснижение гулкости и улучшение акустики в помещении
-
Составпожаробезопасное минеральное волокно, ударопрочное звукопроницаемое покрытие
-
Дизайнвозможность окрашивания по каталогу RAL
Описание
Akustiline (Акустилайн) Gamma с кромкой Е – это акустические панели для подвесных потолков, обладающие высокими звукопоглощающими свойствами.
Панели изготавливаются из пожаробезопасного минерального волокна, поверхность которого обрабатывается ударопрочным звукопроницаемым покрытием. Волокнистая структура материала эффективно способствует поглощению шума и созданию акустического комфорта в помещении.
Е-кромка предполагает монтаж с утопленным профилем, при котором между элементами образуется небольшое углубление. В результате возникает теневой контур по периметру панели, который становится декоративным элементом при оформлении потолка в интерьере.
Панели линейки Akustiline (Акустилайн) Gamma E имеют квадратную и прямоугольную форму. Выпускаются в базовом белом цвете либо могут быть окрашены в любые цвета по каталогу RAL.
Класс пожарной опасности КМ1.
Монтаж может производиться с использованием подвесной системы Акустилайн Т24 или Акустилайн Т15.
Панели изготавливаются из пожаробезопасного минерального волокна, поверхность которого обрабатывается ударопрочным звукопроницаемым покрытием. Волокнистая структура материала эффективно способствует поглощению шума и созданию акустического комфорта в помещении.
Е-кромка предполагает монтаж с утопленным профилем, при котором между элементами образуется небольшое углубление. В результате возникает теневой контур по периметру панели, который становится декоративным элементом при оформлении потолка в интерьере.
Панели линейки Akustiline (Акустилайн) Gamma E имеют квадратную и прямоугольную форму. Выпускаются в базовом белом цвете либо могут быть окрашены в любые цвета по каталогу RAL.
Класс пожарной опасности КМ1.
Монтаж может производиться с использованием подвесной системы Акустилайн Т24 или Акустилайн Т15.
Преимущества
01
Высокий коэффициент звукопоглощения
02
Улучшение акустического комфорта в помещении
03
Визуальный контур по периметру панелей
04
Окрашивание по каталогу RAL
05
Простой и быстрый монтаж
06
Категория пожаробезопасности КМ1
Модификации
| Название |
Размер, м |
Толщина, мм | Площадь, м2 | Окрашивание | Кромка |
Наличие складского остатка |
|---|---|---|---|---|---|---|
|
Akustiline Gamma Е24 |
0,6 х 0,6 |
15 |
0,36 |
Белый RAL 9003 по каталогу RAL |
Кромка Е24 | под заказ |
| Akustiline Gamma Е24 | 1,2 х 0,6 |
15 |
0,72 |
Белый RAL 9003 по каталогу RAL |
Кромка Е24 | под заказ |
|
Akustiline Gamma Е15 |
0,6 х 0,6 |
15 |
0,36 |
Белый RAL 9003 по каталогу RAL |
Кромка Е15 | под заказ |
| Akustiline Gamma Е15 | 1,2 х 0,6 |
15 |
0,72 |
Белый RAL 9003 по каталогу RAL |
Кромка Е15 | под заказ |
*Допустимые отклонения по размерам ±1%.

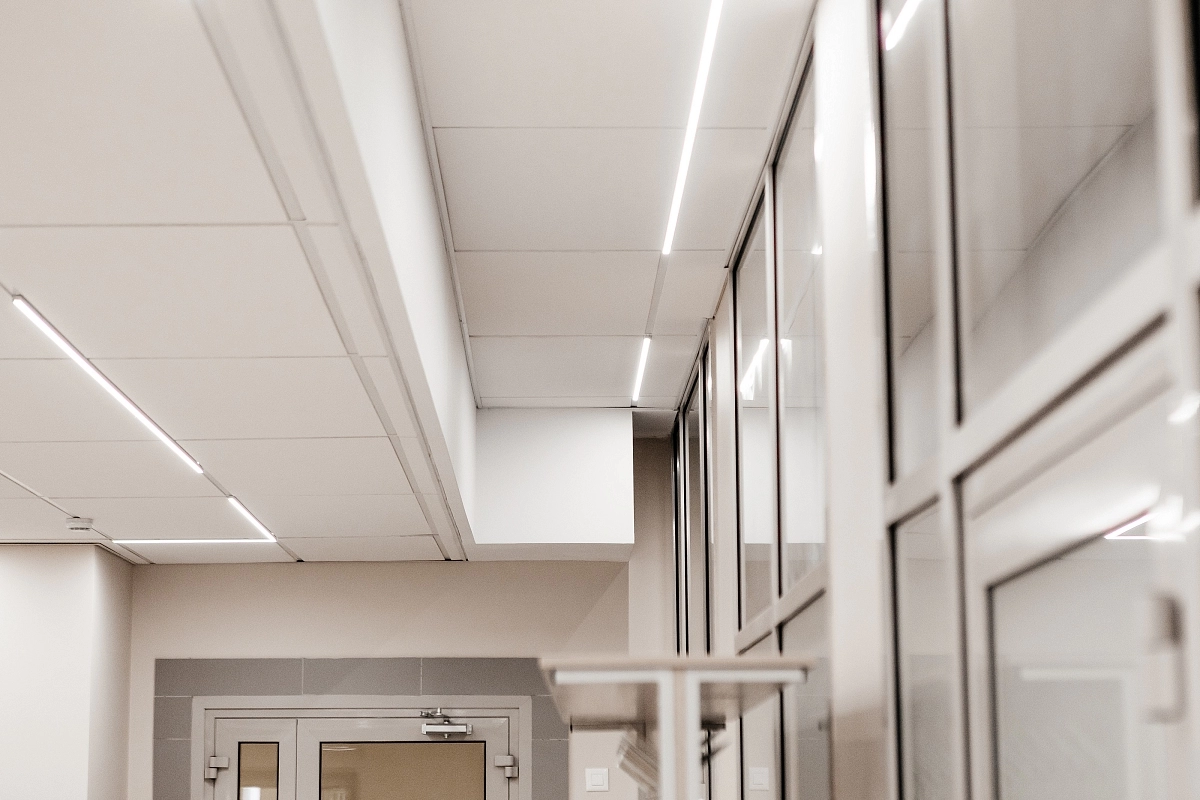

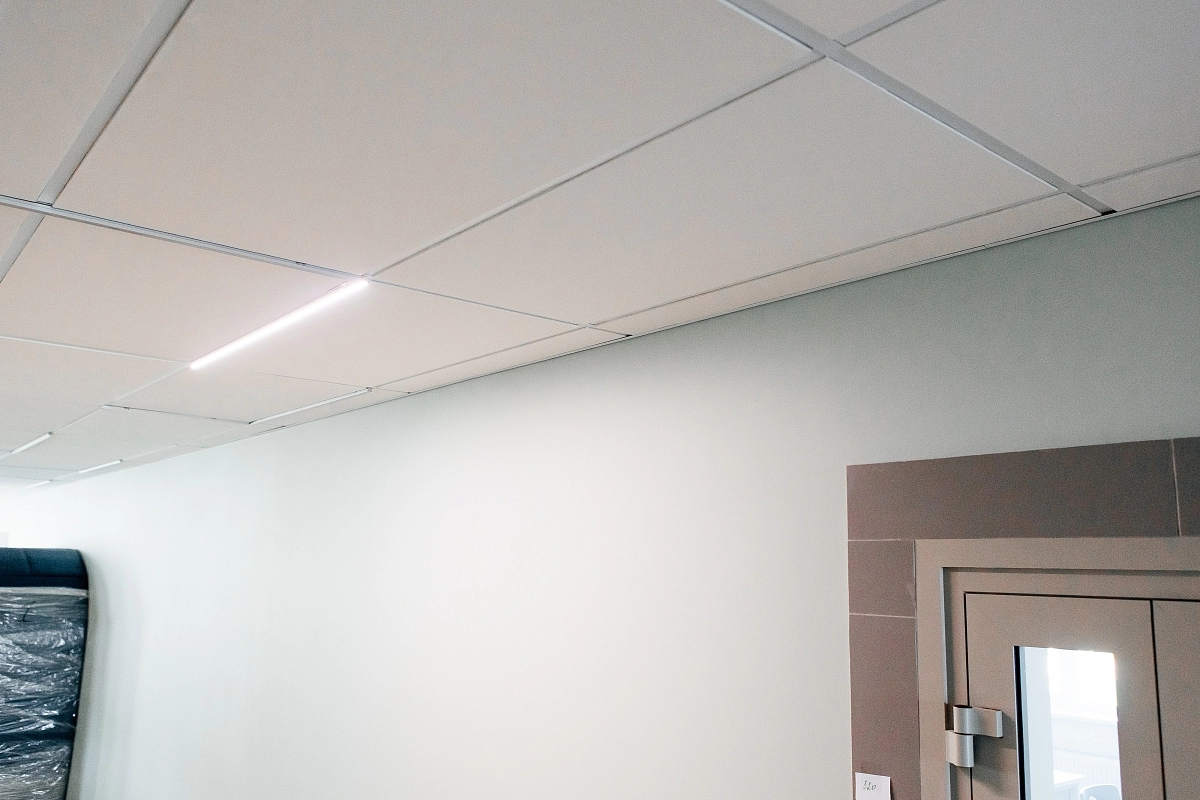

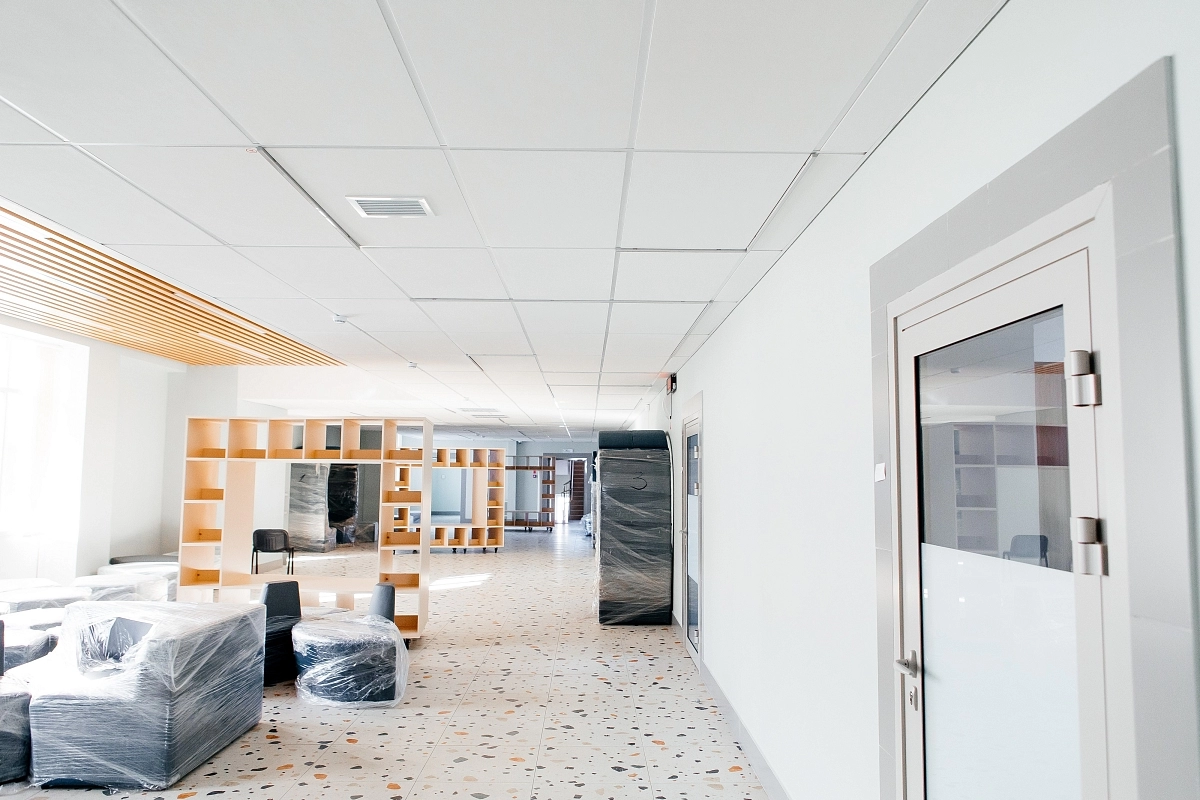

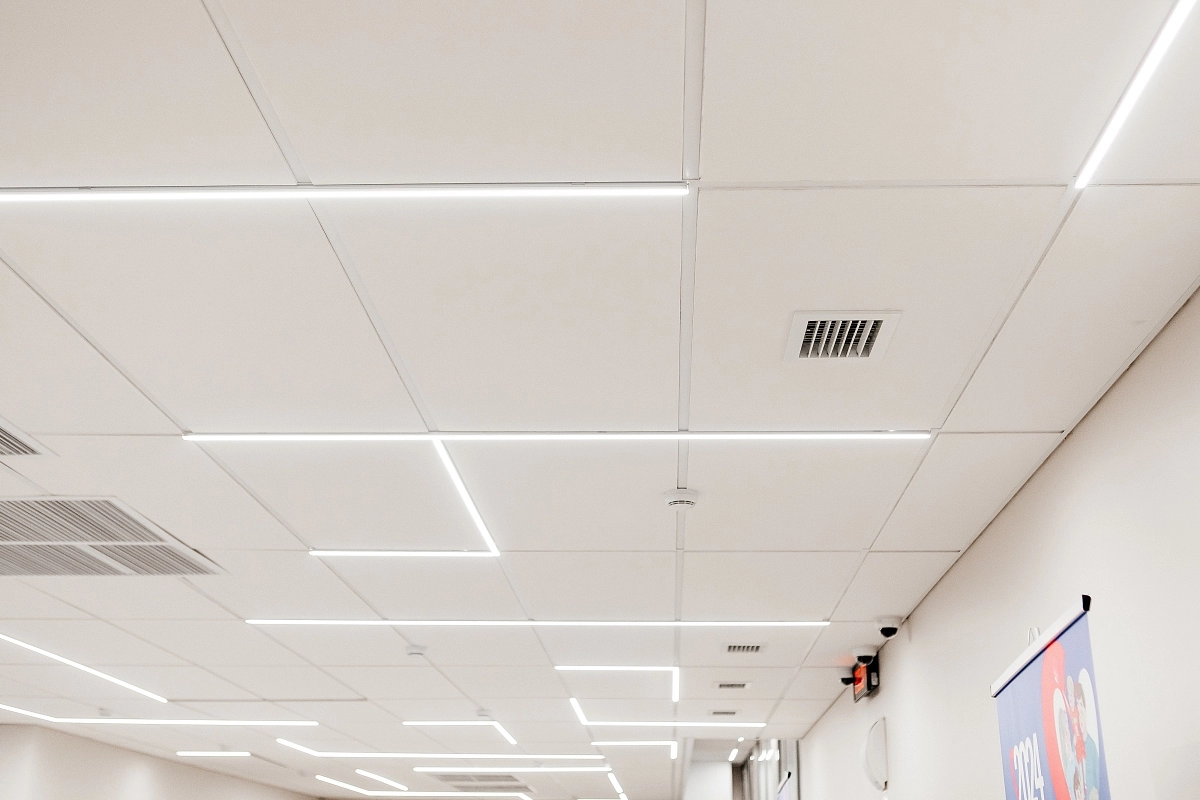

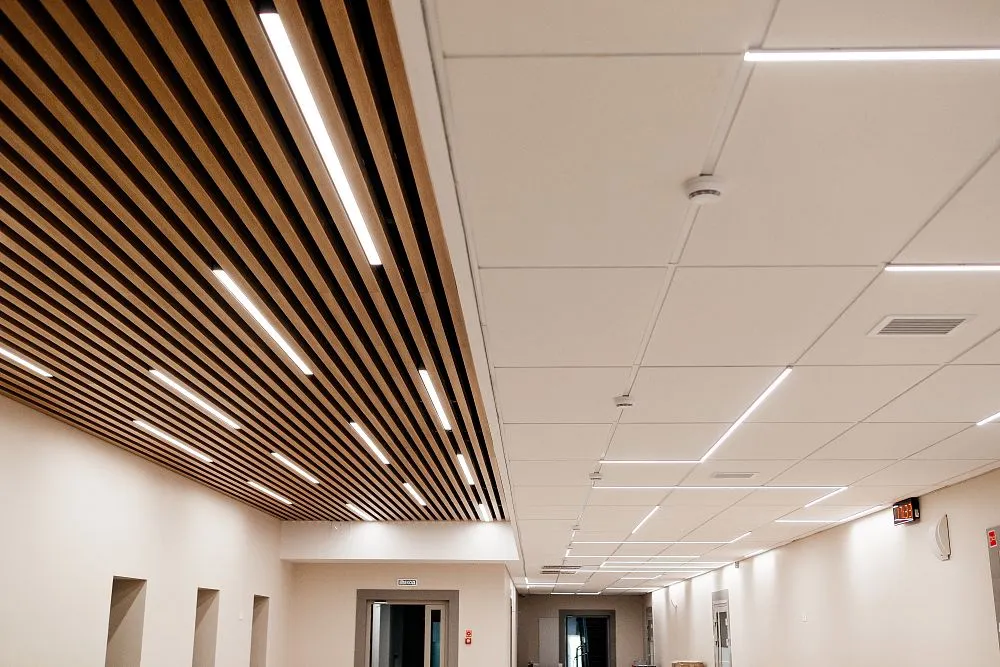

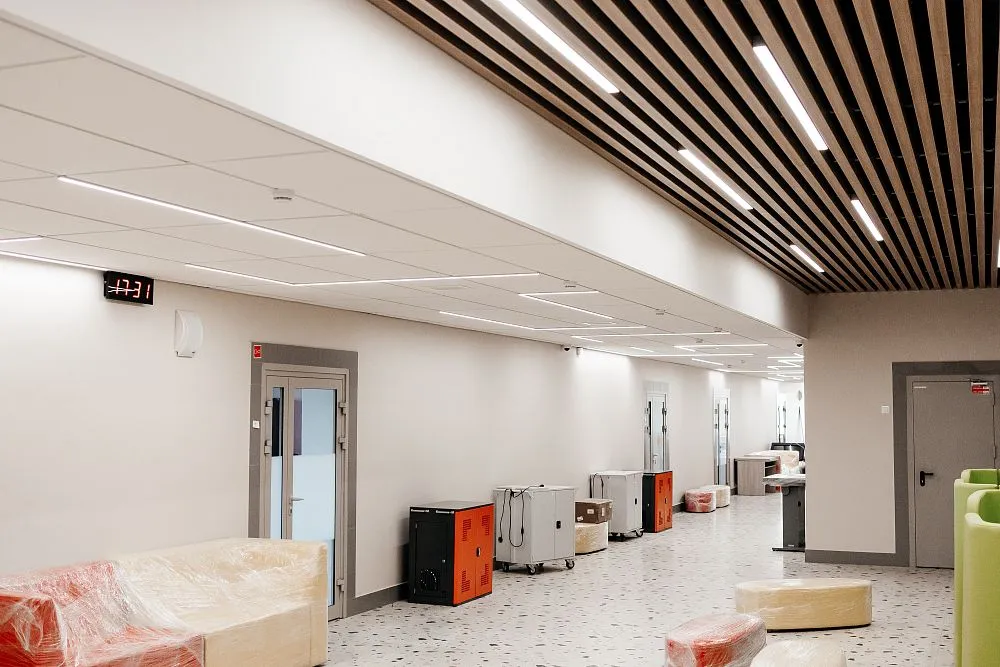

Галерея
Стык панелей Акустилайн Гамма, кромка Е15
Полускрытый монтаж потолков
Стык панелей Акустилайн Гамма, кромка Е15
Кромка Е15
Стык панелей Акустилайн Гамма, кромка Е24
Кромка Е15
Кромка Е15
Кромка Е24
Стык панелей Акустилайн Гамма, кромка Е24
Кромка Е15
Дополнительное описание
Применяются для декоративной акустической отделки потолков, коррекции акустики в помещении:
Характеристики
| Показатели панели | |
|---|---|
| Класс пожаробезопасности | КМ1 (Г1, В1, Д1,Т1) |
| Влагостойкость относительной влажности при 35оС | 95% |
| Плотность | 130±10 кг/м3 |
| Нагрузка на конструкцию, кг /м2 (без учёта подсистемы) | 1,950 |
| Показатели покрытия | |
|---|---|
| Поверхность | белая гладкая |
| Поверхностная плотность | 210-260 г/м2 |
| Белизна | 84% |
| Прочность на разрыв | 454 N/мм |
| Термическое сопротивление | ≥0,4 (м2, к)/W |
| Светоотражение, в зависимости от цвета | 12% - 86% |
| Результаты акустических испытаний | Чертеж, кромка Е |
|
|
| Акустические характеристики | |
|---|---|
| Индекс звукопоглощения αw | 0,9 |
| Класс звукопоглощения | А |
Скачать технический лист
Окрашивание
Цвета для окрашивания (кромка окрашивается в цвет панели):
Цвета на экране монитора могут отличаться от оригиналов из-за особенностей цветопередачи. Цвета RAL не имеют соответствий в системах CMYK, Pantone, NCS, HTML или в RGB.
Монтаж
При монтаже применяется подвесная система Акустилайн Т24 или Акустилайн Т15 (или не ниже по характеристикам). Использование тонких эконом-профилей не допускается. При монтаже подвесной системы необходимо обеспечить ровную геометрию без перекосов.
Вы также можете скачать схему расположения панелей (pdf).
При извлечении панелей из коробки или при любом контакте с ними необходимо использовать чистые перчатки (идут в комплекте), чтобы предотвратить загрязнение и механические повреждения.
Скачать инструкцию по монтажу
Хранение и транспортировка
| Модификации | Вид упаковки | Размер упаковки, мм | Кол-во в упаковке | Вес упаковки, кг | Объём упаковки, м3 | Упаковок на паллете, шт. | Паллет в фуре, шт. | Упаковок в фуре |
|---|---|---|---|---|---|---|---|---|
|
Akustiline Gamma E24 0,6х0,6 |
коробка | 630х1230х240 | 32 | 23,68 | 0,18 | 21 | 10 | 6720 |
|
Akustiline Gamma E24 1,2х0,6 |
коробка | 630х1230х240 | 16 | 29,44 | 0,18 | 21 | 10 | 3360 |
|
Akustiline Gamma E15 0,6х0,6 |
коробка | 630х1230х240 | 32 | 23,68 | 0,18 | 21 | 10 | 6720 |
|
Akustiline Gamma E15 1,2х0,6 |
коробка | 630х1230х240 | 16 | 29,44 | 0,18 | 21 | 10 | 3360 |
Панели следует хранить в упаковке, сложенными в штабели, раздельно по типам, маркам и размерам – в крытых складских помещениях с относительной влажностью воздуха не выше 80%, исключающей воздействие влаги и конденсата.
Высота штабеля при хранении и транспортировке – не более 2 м.
Перед отгрузкой панелей потребителю рекомендуется выдержать их на складе не менее 24 часов для акклиматизации.
Перед отгрузкой панелей потребителю рекомендуется выдержать их на складе не менее 24 часов для акклиматизации.
Разгрузка и переноска
- Разгрузку рекомендуется производить штабелёром или автопогрузчиком. Ручная разгрузка не допускается, так как существует риск повреждения панелей.
- Материал необходимо вынимать из кузова по одной пачке, аккуратно, и складывать на сухую ровную поверхность. Бросать упаковки запрещено.
- Упаковки нельзя переносить под наклоном.
- При извлечении панелей из коробки или при любом контакте с ними необходимо использовать чистые перчатки (в комплекте), чтобы предотвратить загрязнение и механические повреждения.
- Панели длиной более 1 м следует поднимать одновременно с двух сторон, чтобы избежать изгиба или трещин.
- Запрещается наступать на панели или размещать на них тяжёлые предметы.
|
Срок хранения 24 месяца.
По истечении гарантийного срока хранения продукция должна быть проверена на соответствие заявленным характеристикам и в случае подтверждения соответствия срок хранения может быть продлен.
