Акустилайн Медико Баффл

Акустилайн Медико Баффл – это свободно висящие элементы потолка из минерального волокна, облицованные гигиеничным звукопроницаемым покрытием Медико (класс ISO 5). Подходят для применения в медицинских учреждениях.

Скачать технический лист

Скачать инструкцию по монтажу

Применение

отделка потолков в медицинских учреждениях
Акустика

снижение гулкости и улучшение акустики в помещении
Состав

пожаробезопасное минеральное волокно, гигиеничное звукопроницаемое покрытие Медико (ISO 5)
Дизайн

возможность окрашивания по каталогу RAL

/catalog/dekorativnye-materialy/akustiline-medico/akustiline-medico-baffle/

Применение

отделка потолков в медицинских учреждениях
Акустика

снижение гулкости и улучшение акустики в помещении
Состав

пожаробезопасное минеральное волокно, гигиеничное звукопроницаемое покрытие Медико (ISO 5)
Дизайн

возможность окрашивания по каталогу RAL

Скачать технический лист

Скачать инструкцию по монтажу

Описание

Акустилайн Медико Баффл (Akustiline Medico Baffle) – это свободно висящие элементы потолка на основе пожаробезопасного минерального волокна, применяемые для улучшения акустики в помещениях. Выпускаются в виде плоских панелей, имеющих форму прямоугольника, квадрата, круга и др.

Облицованы ударопрочным гигиеничным звукопроницаемым покрытием Медико (класс ISO 5), которое закрывает лицевую и обратную поверхность, а также кромку.

Материал не поддерживает развития стафилококка (MRSA), микроорганизмов и бактерий, хорошо переносит влажную уборку и дезинфекцию в соответствии с СП 2.1.3678-20. Поэтому подвесные элементы можно применять в особо чистых помещениях (класс А), медицинских и лечебно-профилактических учреждениях, санаториях, детских дошкольных учреждениях и на других объектах с повышенными санитарными требованиями.

Акустилайн Медико Баффл обладают высокими звукопоглощающими свойствами, которые обеспечивает волокнистая структура основы.

Панели можно подвешивать горизонтально, вертикально либо под углом к плоскости пола. Допускается вертикальное расположение панелей в ряд и независимый монтаж, при котором каждая панель крепится к потолку обособленно. Возможно окрашивание по каталогу RAL.

Преимущества

01 Звукопроницаемое покрытие Медико класса ISO 5

02 Улучшение акустического комфорта в помещении

03 Возможность влажной уборки и дезинфекции

04 Высокий коэффициент звукопоглощения

05 Окрашивание по каталогу RAL

06 Категория пожаробезопасности КМ1

Запросить сотрудничество Перейти в интернет-магазин цена от 4 485 руб/шт^*

Модификации

Акустилайн Медико Баффл	Размер, м	Толщина, мм	Окрашивание	Наличие складского остатка
прямоугольник	1,2 х 0,2/ 0,3/ 0,6	40	RAL 9003/по каталогу RAL	под заказ
прямоугольник	2,4 х 1,2	40	RAL 9003/по каталогу RAL	под заказ
квадрат	1,2 х 1,2 / 1 х 1	40	RAL 9003/по каталогу RAL	под заказ
круг	d 1,2 / 0,9/ 0,8 / 0,6	40	RAL 9003/по каталогу RAL	под заказ

Галерея

Все фото

Материал

Объекты

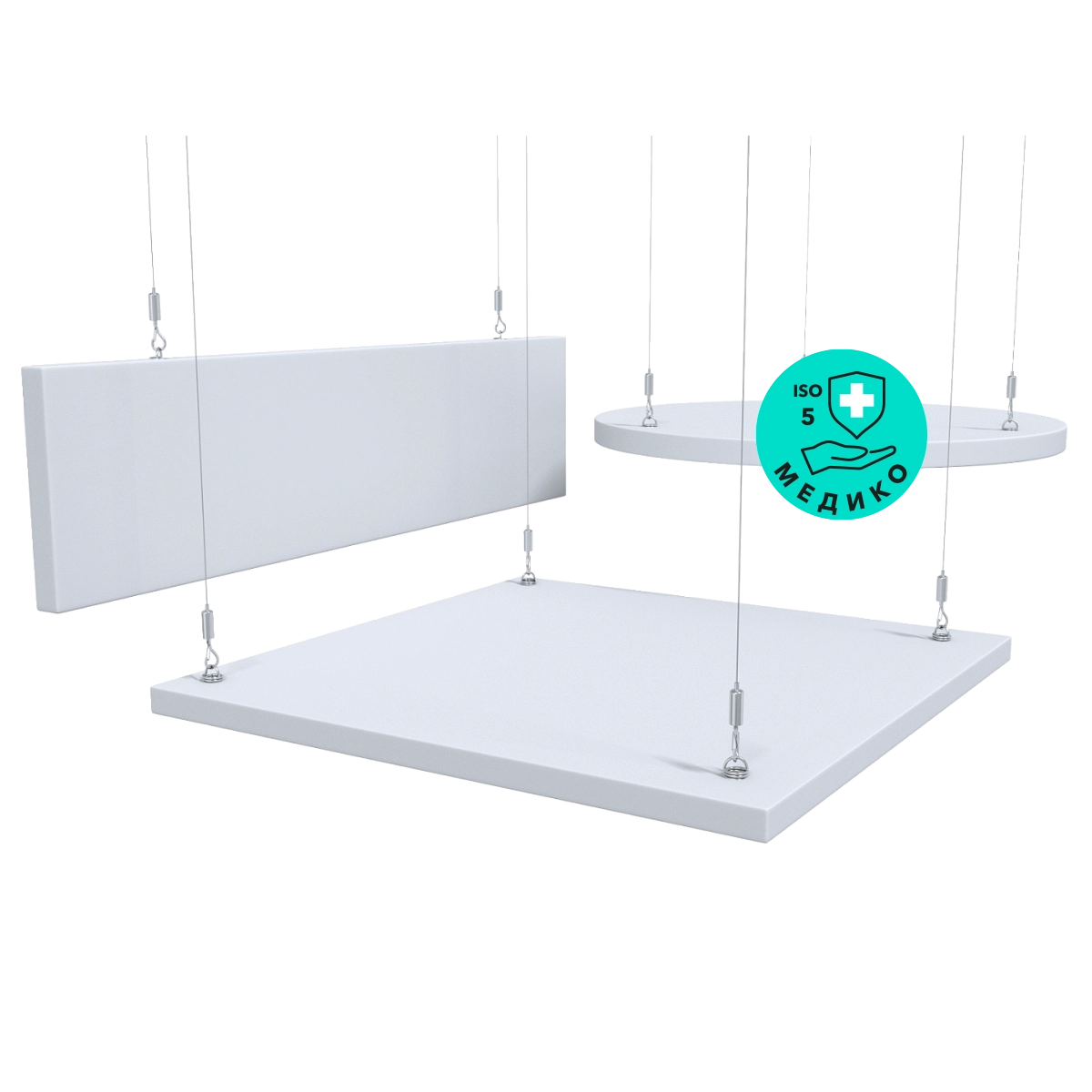

Акустилайн Медико Баффл

Кромка Акустилайн Медико Баффл

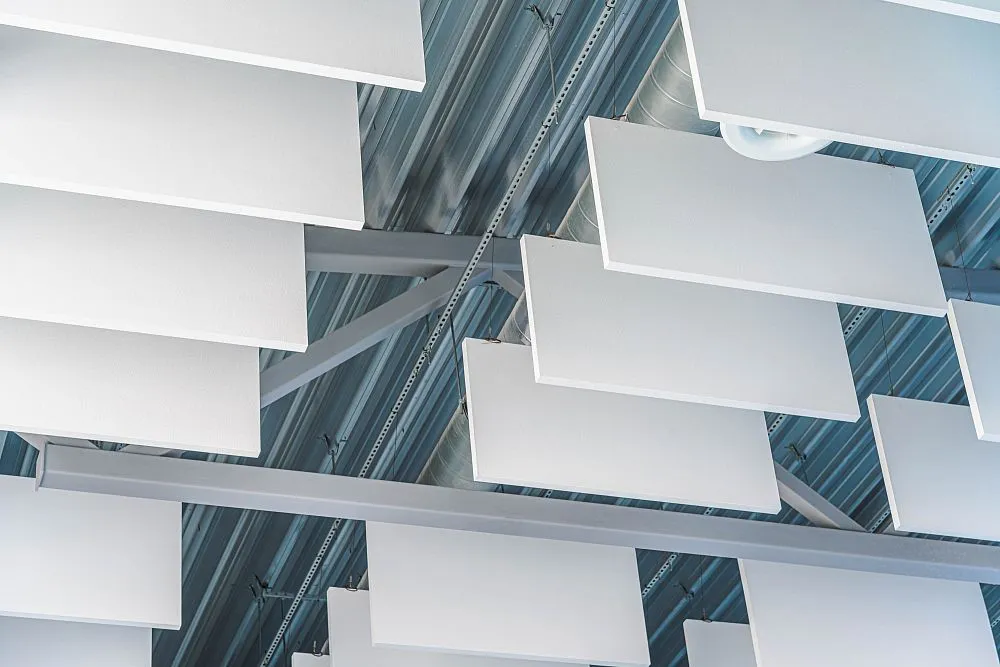

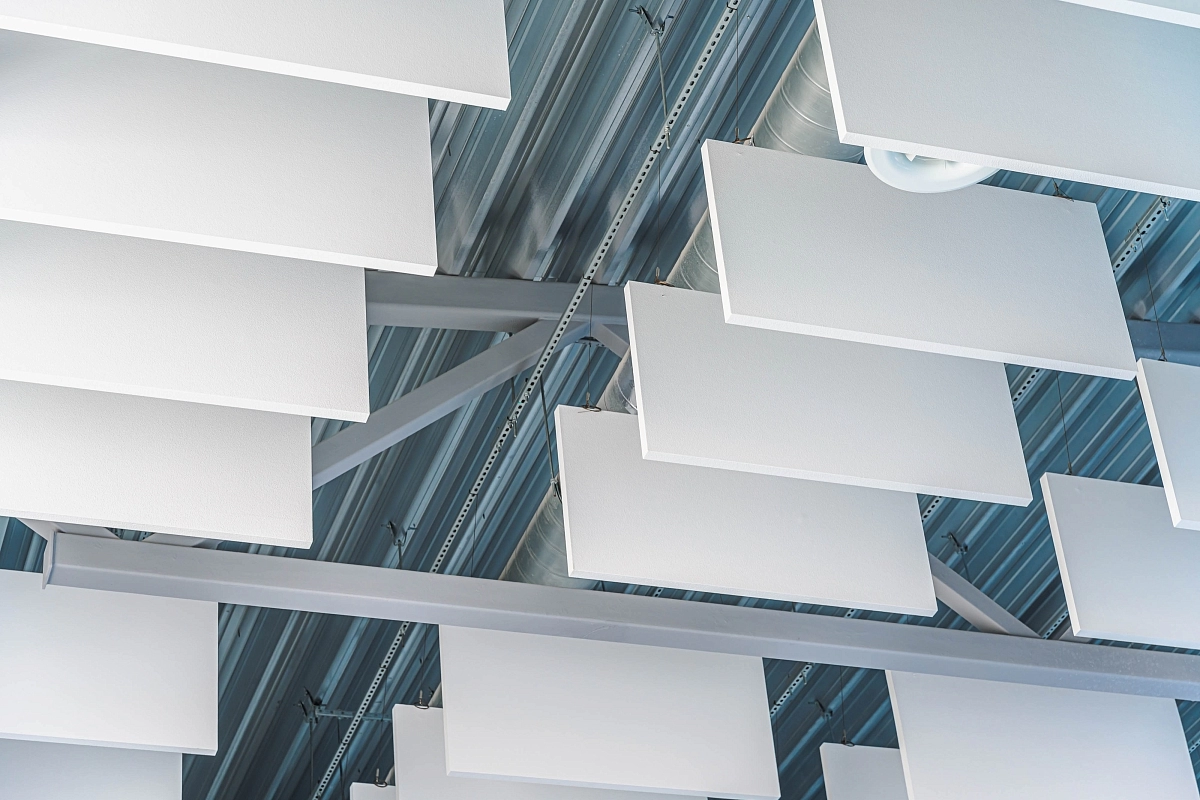

Коррекция акустики с помощью баффлов

Прочное звукопроницаемые покрытие

Простой и быстрый монтаж

Коррекция акустики в помещениях

Панели могут иметь прямоугольную и круглую форму

Простой монтаж

Комбинация со светильниками

Окрашивание по каталогу RAL

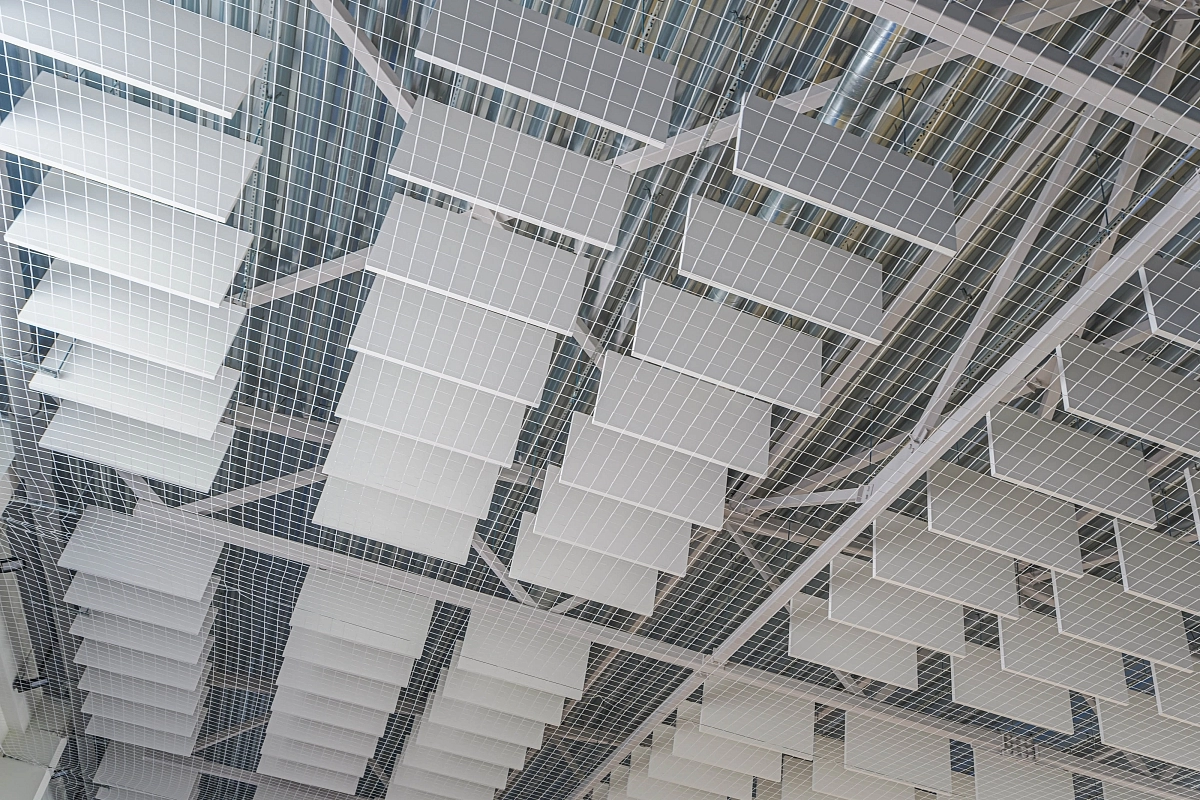

Монтаж под углом

Комбинация с трекинговыми светильниками

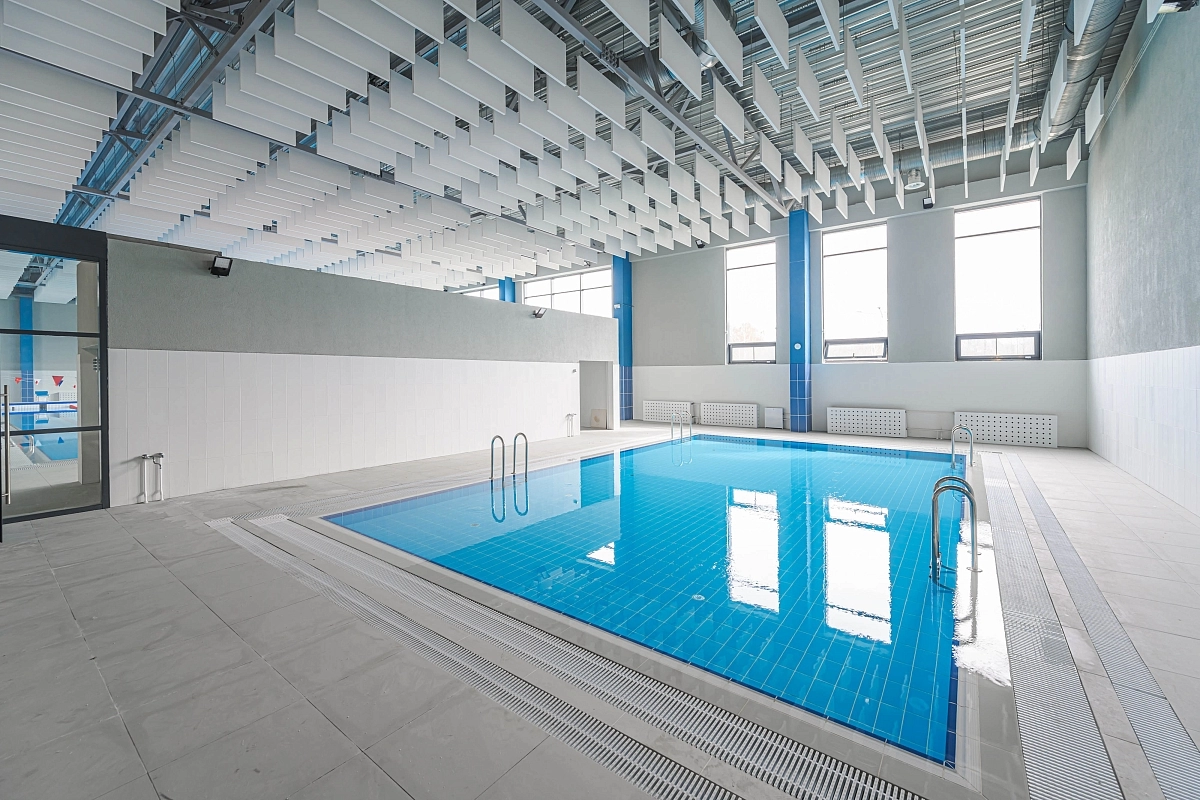

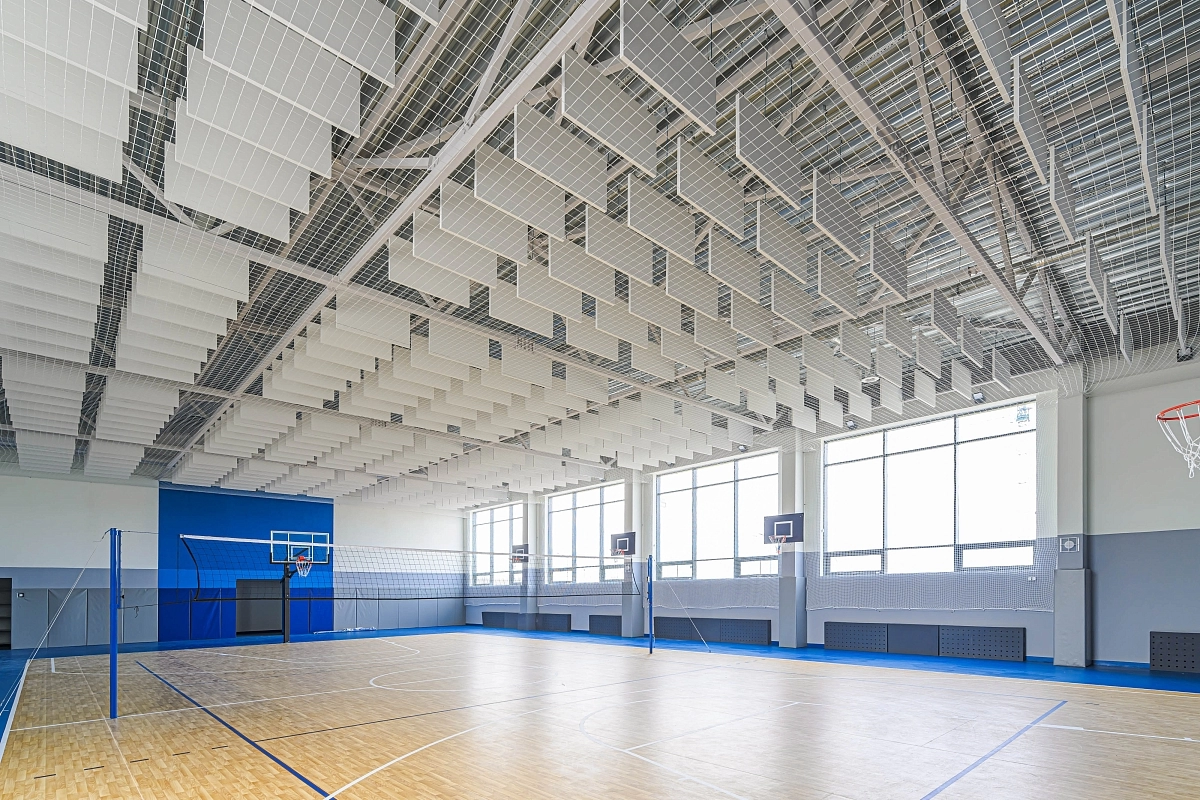

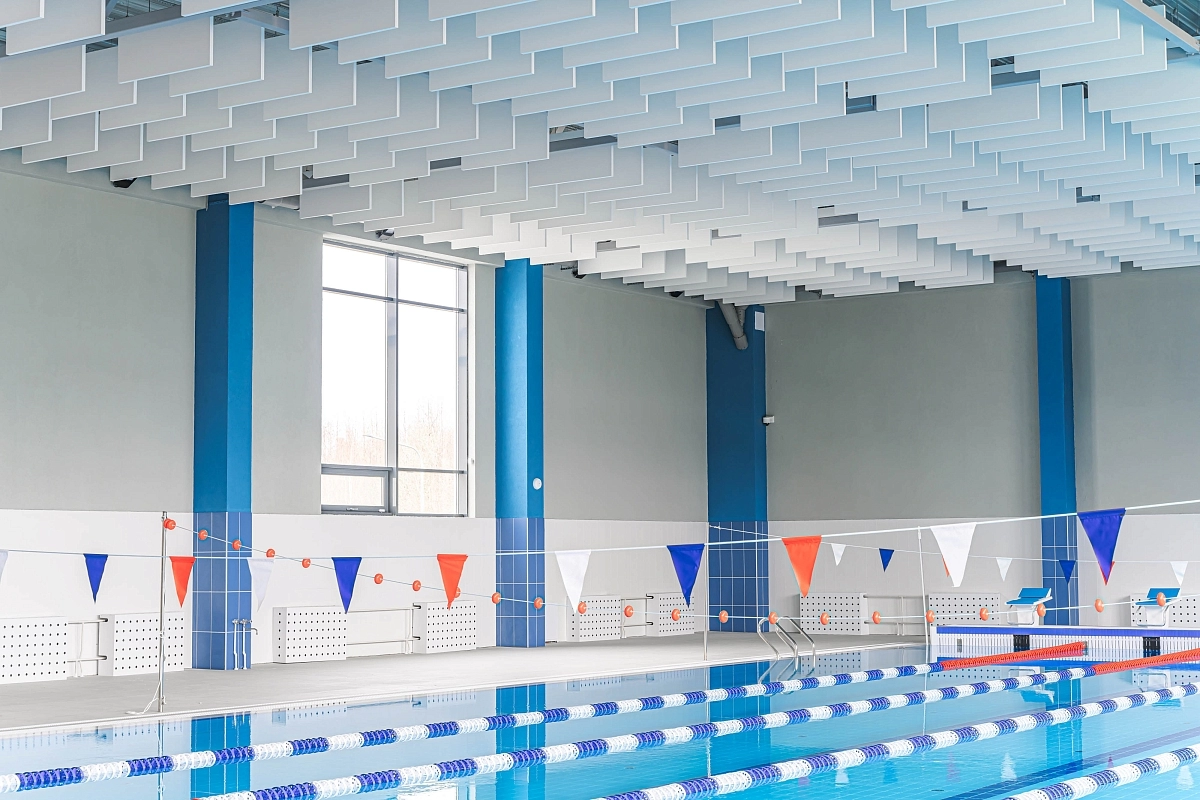

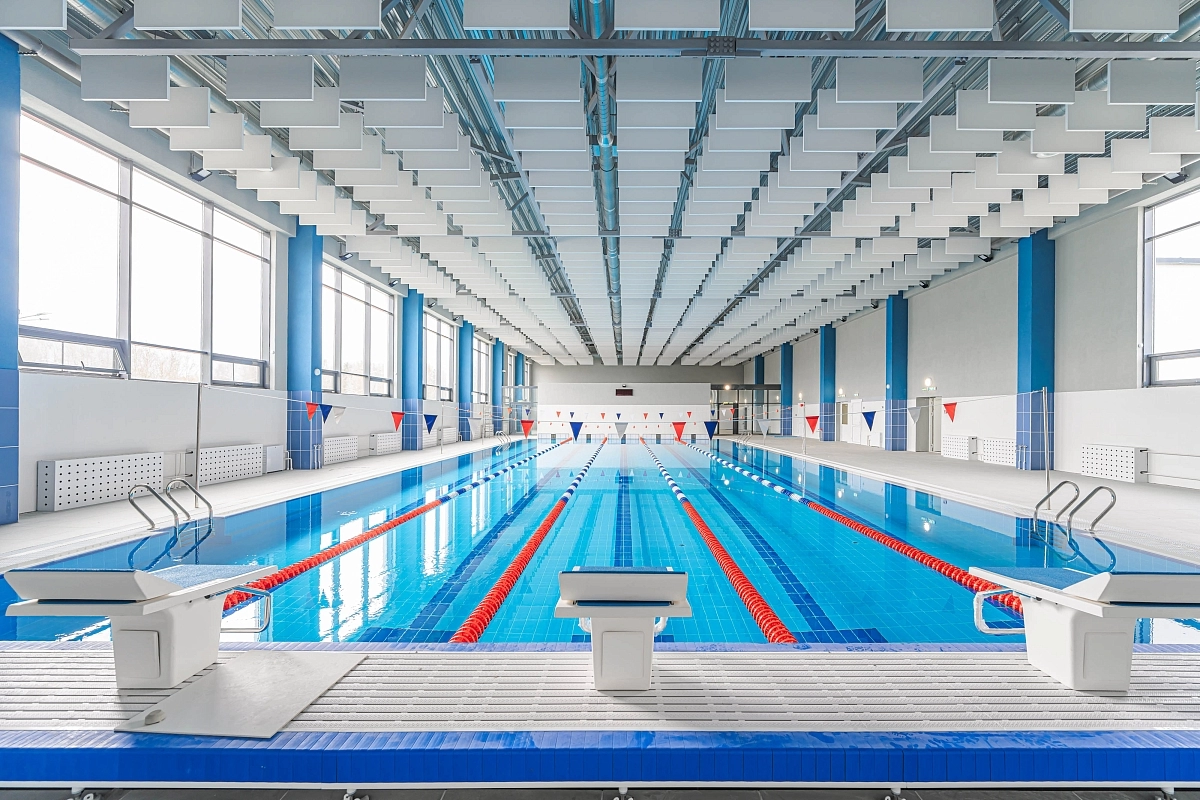

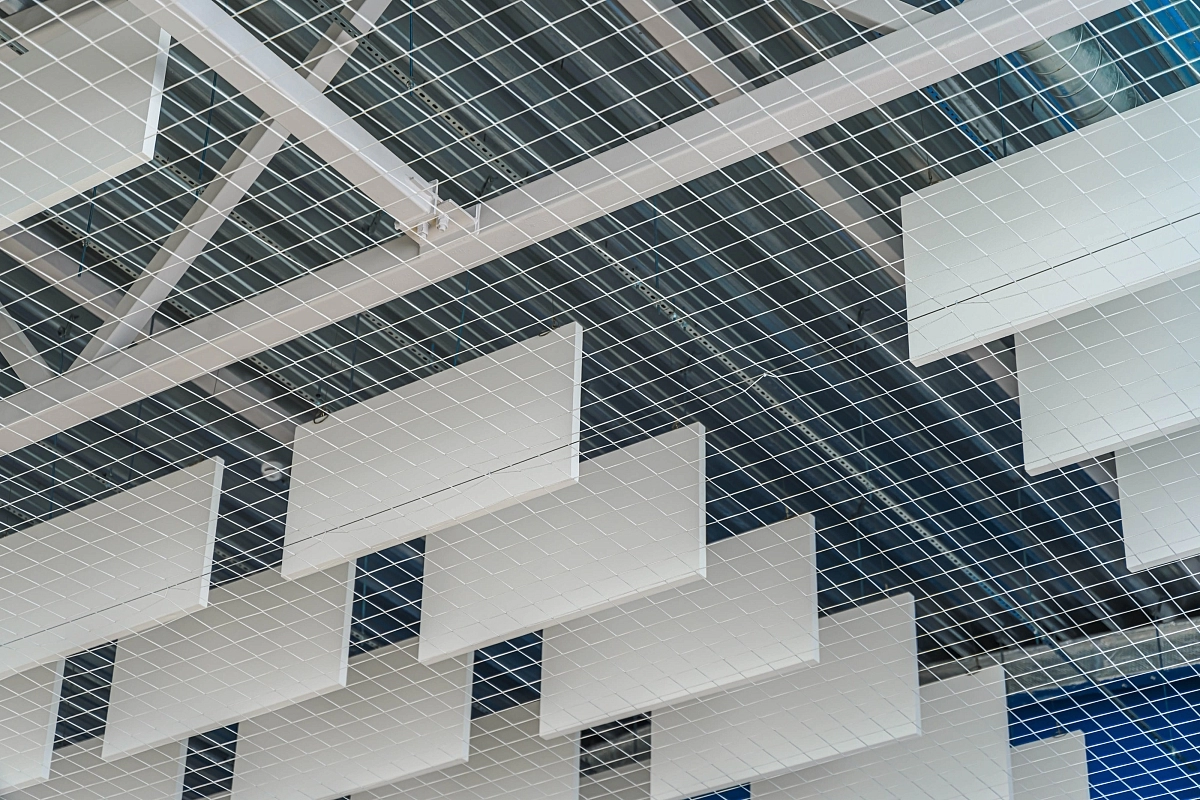

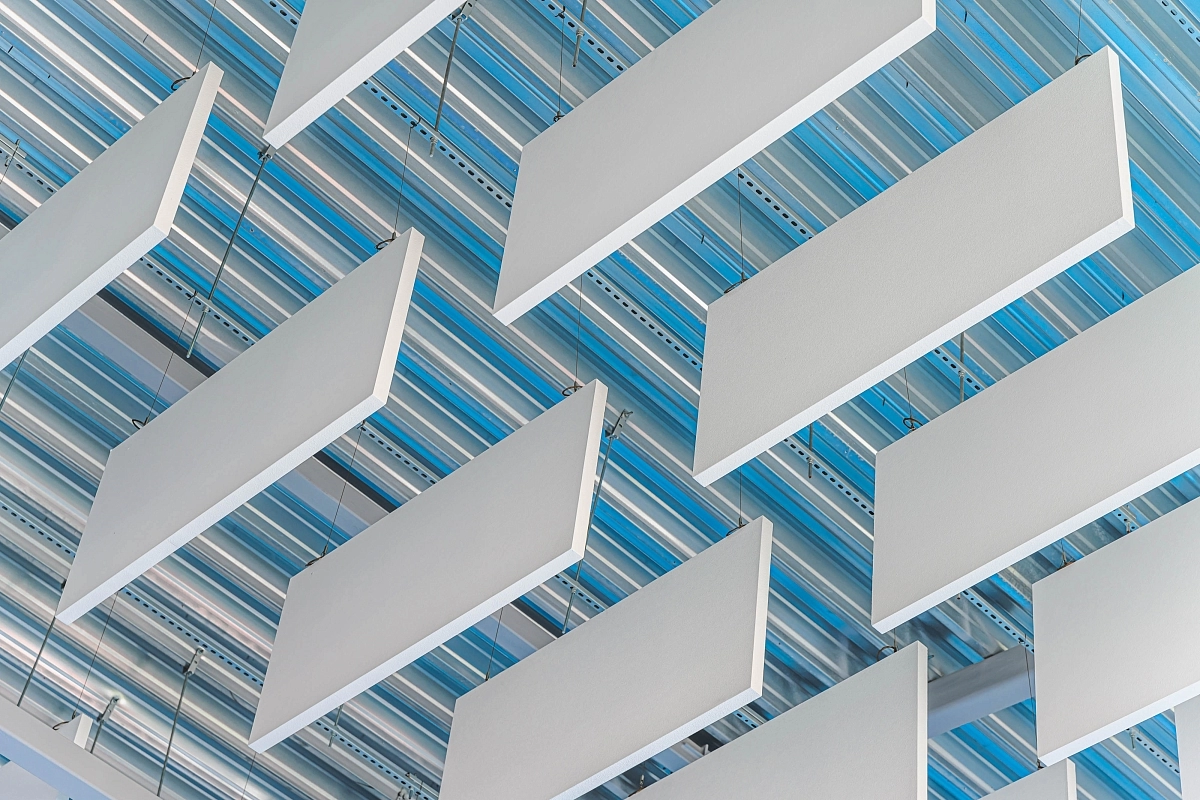

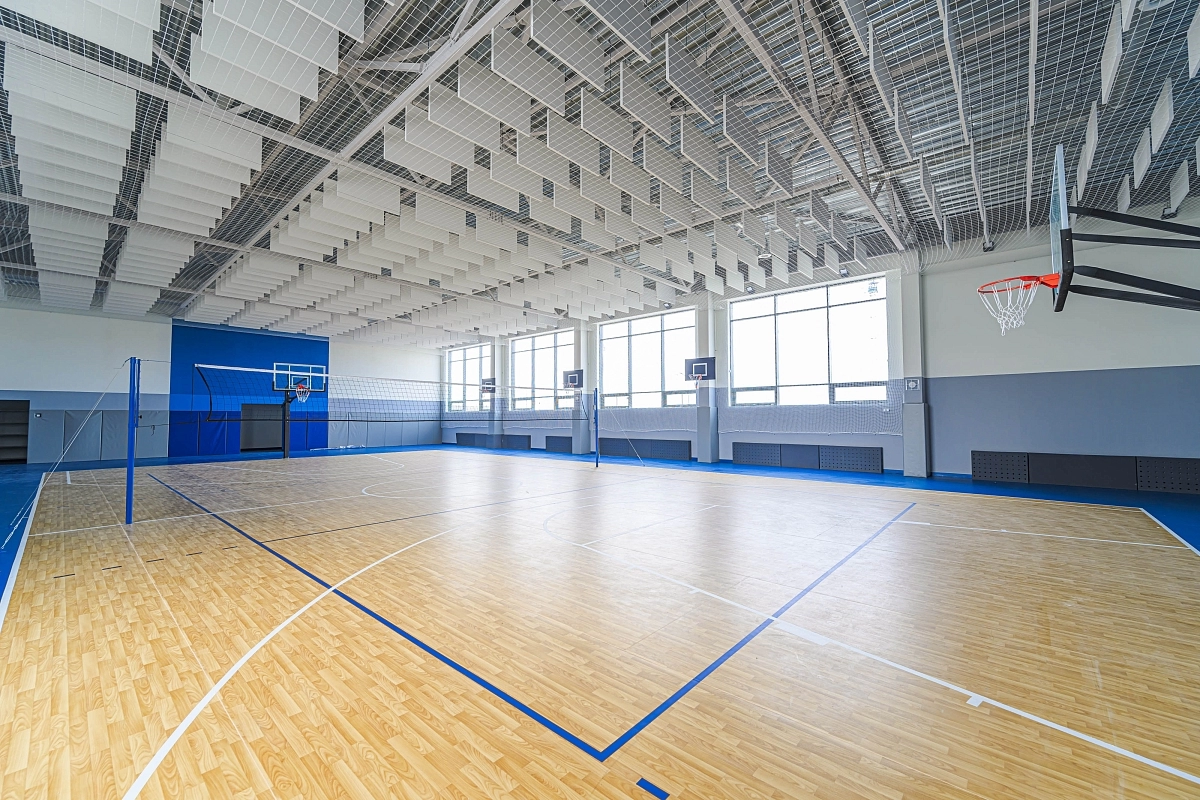

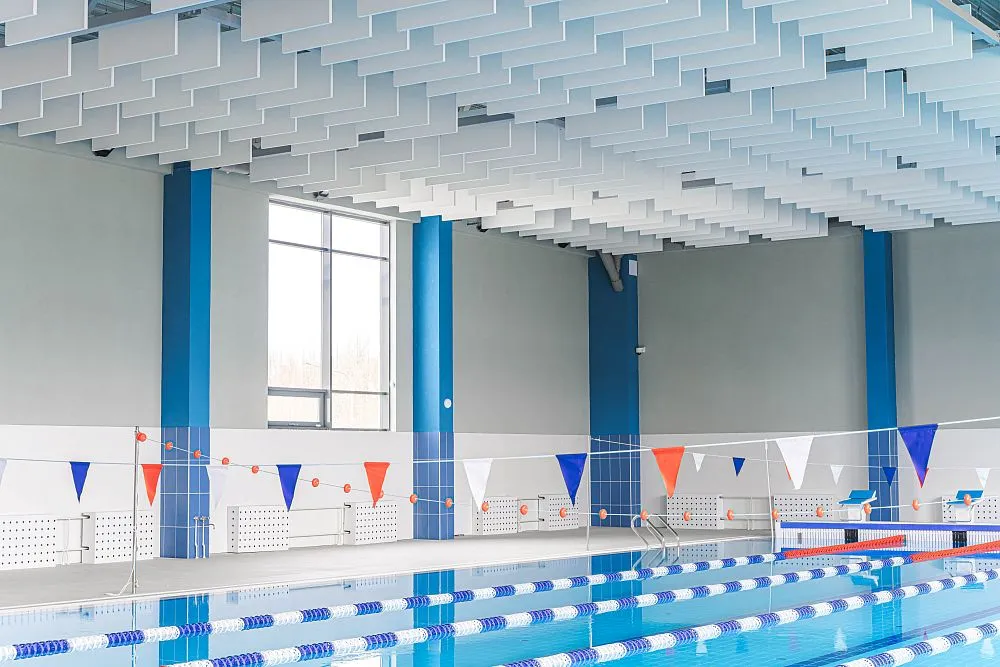

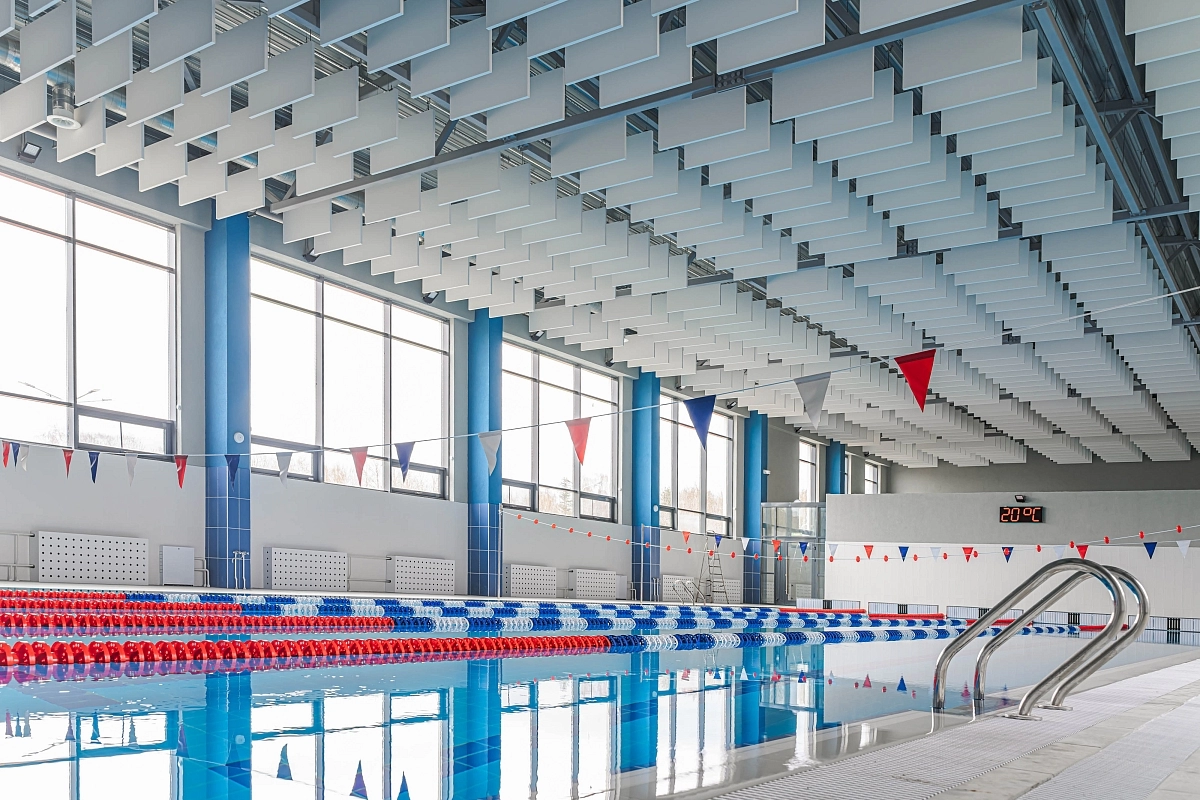

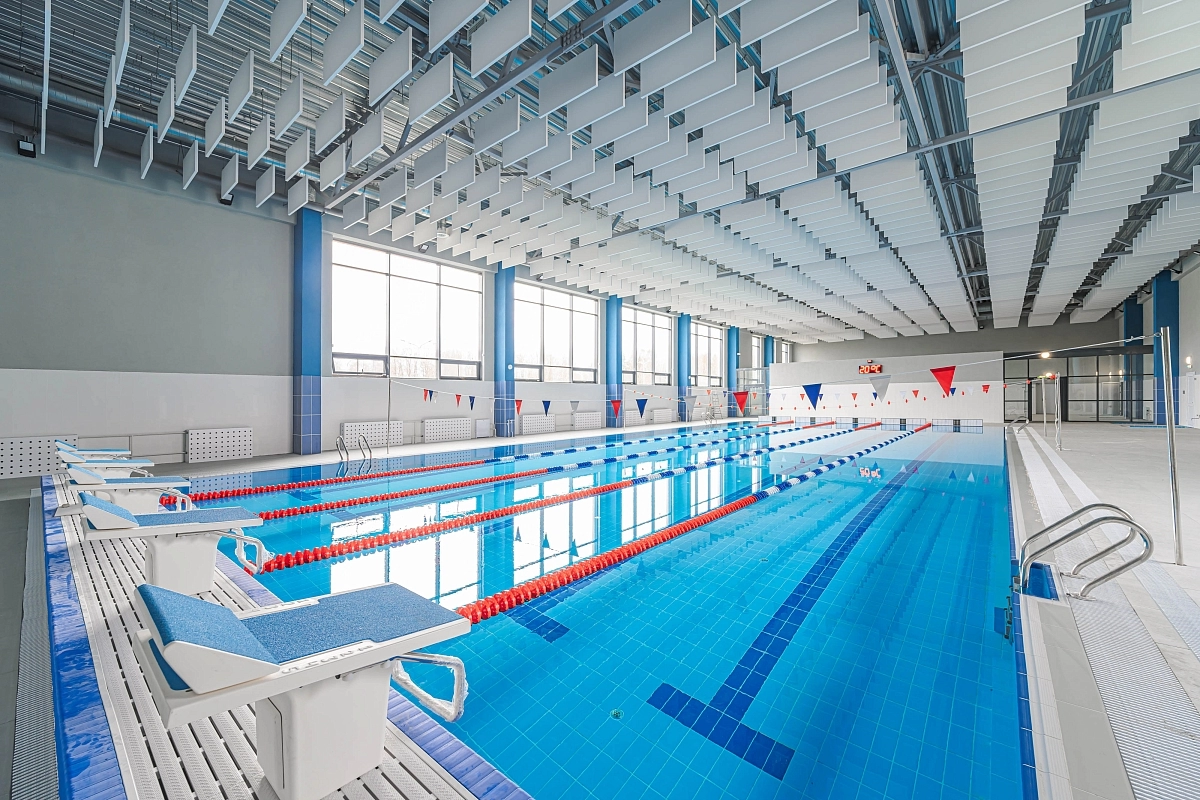

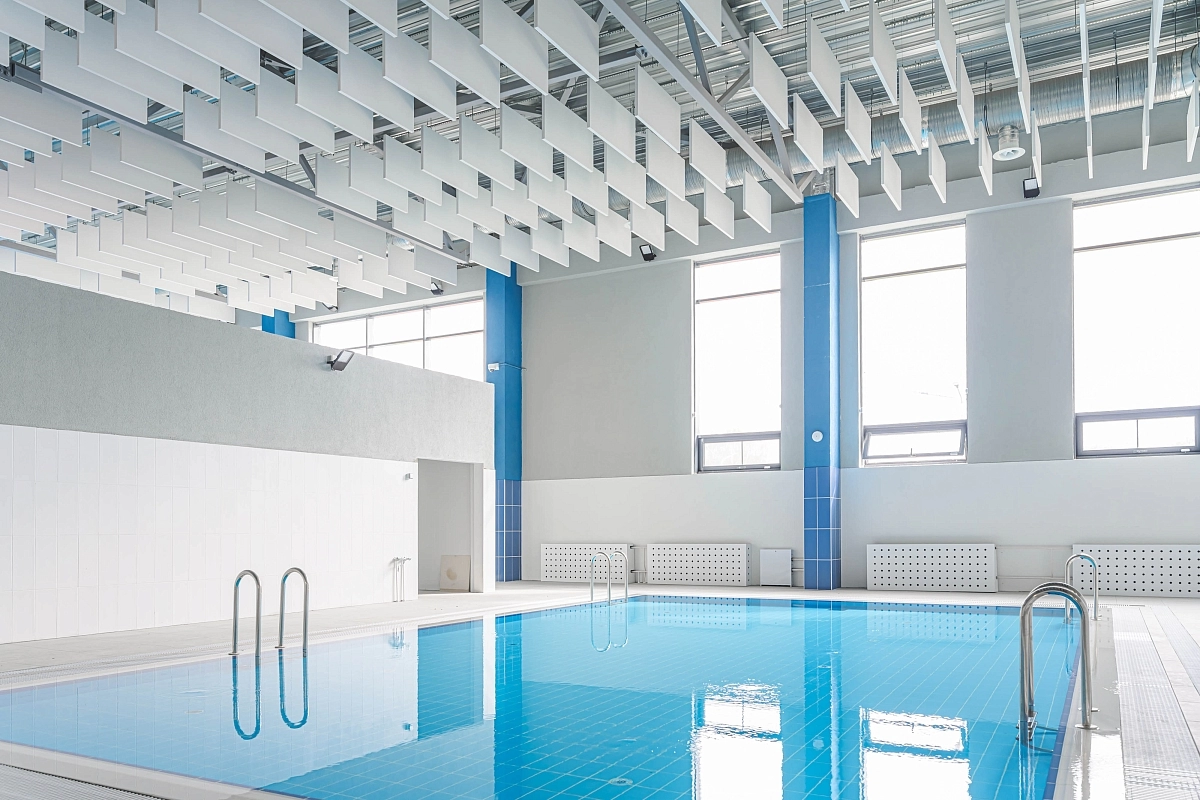

фото:Спортзалы и бассейн в кронштадтском лицее

Спортзалы и бассейн в кронштадтском лицее

Дополнительное описание

Область применения Акустилайн Медико Баффл:

Декоративная акустическая отделка потолков в медицинских учреждениях (поликлиниках, больницах, роддомах, стоматологиях и др.), санаториях, детских дошкольных учреждениях, кухнях, столовых, объектах общепита и т.д.

Комплектующие (приобретаются отдельно):

Подвесные потолки и баффлы Akustiline Медико разработаны специально для помещений, к которым применяются стандартные гигиенические требования для использования в медицинских учреждениях.

Согласно санитарно-эпидемиологическим требованиям к эксплуатации помещений, оказывающих медицинские услуги (СП 2.1.3678-20), материалы, из которых изготовлены потолки, должны обеспечивать возможность проведения влажной очистки и дезинфекции. Элементы потолков должны фиксироваться без возможности сдвигания при уборке. Также в помещениях классов чистоты* А и Б в воздухе не должно быть золотистого стафилококка.

Потолочные панели Akustiline Медико не поддерживают рост стафилококка (MRSA) и обеспечивают низкий уровень эмиссии частиц, а также отвечают требованиям пожарной безопасности (класс КМ1). Гигиеничное звукопроницаемое покрытие Медико соответствует классу 100 (ISO5) по ГОСТ ИСО 14644-1 или Р5 (100) по ГОСТ Р 50766-95.

Потолки Акустилайн Медико выдерживают очистку под давлением, влажную уборку и дезинфекцию. Их применение в помещениях класса А возможно при соблюдении всех норм вентиляции, предусмотренных СП 2.1.3678-20 для такого класса помещений.

*Классы чистых помещений по стандарту ГОСТ ИСО 14644-1

Класс А. К этой категории относятся особо чистые помещения, предназначенные для производства препаратов в асептических условиях, проведение хирургических операций, послеоперационные и реанимационные залы, палаты интенсивной терапии, родовые и др. Асептические условия обеспечиваются технологией ламинарного (однонаправленного) потока воздуха при вентилировании. Тип зоны по ISO: ISO 4,8.

Класс Б. Помещения, которые относятся к этой категории, также обеспечивают стерильность. К ним относятся кабинеты врачей, кабинеты функциональной диагностики, процедурные отделения магнитно-резонансной томографии, палаты для пациентов, помещения для производства лекарств и др. Концентрация частиц в оснащенном состоянии практически такая же, как в помещениях класса А, однако различаются показатели в состоянии эксплуатации. Тип зоны по ISO: ISO 5.

Параметры чистоты определяются максимально допустимом количестве частиц в 1 куб. метре воздуха.

Чистая зона класса А:

До начала работы		В эксплуатируемом состоянии
0,5 мкм	5,0 мкм	0,5 мкм	5,0 мкм
3520	20	3520	20

Чистая зона класса Б:

До начала работы		В эксплуатируемом состоянии
0,5 мкм	5,0 мкм	0,5 мкм	5,0 мкм
3520	29	352000	2900

Максимально допустимые концентрации частиц для класса ISO5

Размеры частиц, мкм	0,1	0,2	0,3	0,5	1,0	5,0
Максимально допустимые концентрации, частиц/м	100000	23700	10200	3520	832	29

Характеристики

Показатели панели
Индекс звукопоглощения αw	1
Класс звукопоглощения	А
Класс пожаробезопасности	КМ1 (Г1, В1, Д1, Т1)
Плотность	140 ±10 кг/м³

Размеры панели, м	А_экв. Эквивалентное звукопоглощение (м², по Сэбину)
	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц
1,2х0,2	0,22	0,43	0,43	0,46	0,48	0,48
1,2х0,3	0,32	0,65	0,65	0,68	0,72	0,72
1,2х0,6	0,65	1,30	1,30	1,37	1,44	1,44
2,х1,2	2,59	5,18	5,18	5,47	5,76	5,76
1,2х1,2	1,30	2,59	2,59	2,74	2,88	2,88
1х1	0,78	1,56	1,56	1,65	1,73	1,73
ø1,2	1,02	2,03	2,03	2,15	2,26	2,26
ø0,9	0,50	0,99	0,99	1,05	1,10	1,10
ø0,6	0,22	0,44	0,44	0,47	0,49	0,49

Показатели покрытия
Поверхность	белая
Поверхностная плотность	210-260 гр/м²
Белизна	84%
Прочность на разрыв	454 N/мм
Термическое сопротивление	≥0,4 (м², к)/W
Светоотражение, в зависимости от цвета	12% - 86%

Скачать технический лист

Окрашивание

Цвета для окрашивания (кромка окрашивается в цвет панели):

Цвета на экране монитора могут отличаться от оригиналов из-за особенностей цветопередачи. Цвета RAL не имеют соответствий в системах CMYK, Pantone, NCS, HTML или в RGB.

Монтаж

Перед монтажом панели должны пройти акклиматизацию.

Панели можно подвешивать горизонтально, вертикально, а также под углом к плоскости пола. Допускается вертикальное расположение панелей в ряд и независимый монтаж, при котором каждая панель подвешивается к потолку самостоятельно.

Количество точек крепления
Размер, м	Горизонтальное расположение	Вертикальное расположение
1,2 х 0,2/0,3/0,6 1,2 х 1,2 / 1 х 1	4	2
2,4 х 1,2	8	4
d 1,2 / 0,9 / 0,8 / 0,6	4	-

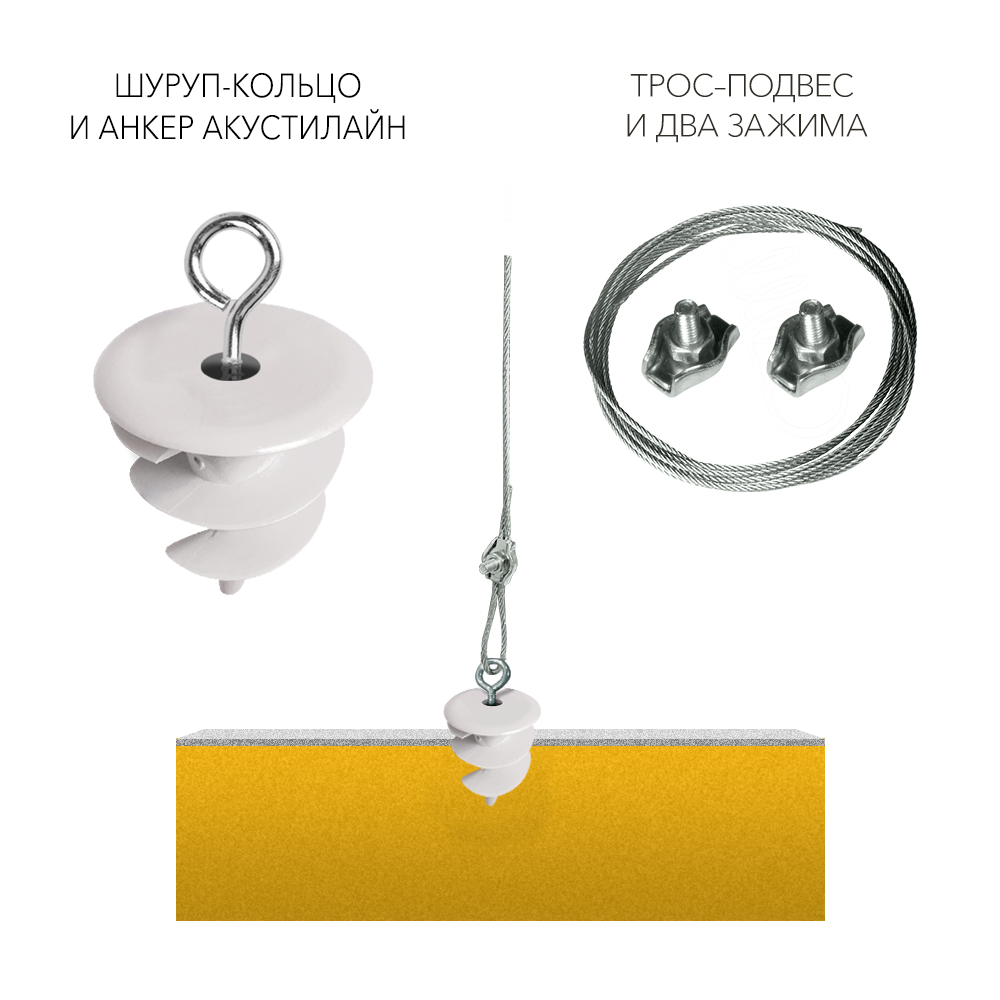

Монтаж Акустилайн Медико Баффл производится на специальные элементы крепления, которые состоят из стального крюка-пружины, вкручиваемого с тыльной или торцевой стороны панели, и троса-подвеса (подробнее о креплениях: вариант 1 и вариант 2).

Перед установкой скачайте инструкцию по монтажу.

Крепление для Акустилайн Баффл	Крепление Лайт для Акустилайн Баффл

Скачать инструкцию по монтажу

Хранение и транспортировка

Модификация	Вес 1 шт, кг	Упаковка	Кол-во панелей, шт.	Объём уп-ки, м³	Вес уп-ки, кг	Упак. на паллете	Паллет в фуре	Упак. в фуре
Акустилайн Медико Баффл 1,2 х 0,2	1,4	коробка	7	0,24	29,4	21	10	210
Акустилайн Медико Баффл1,2 х 0,3	1,9	коробка	7	0,24	28	21	10	210
Акустилайн Медико Баффл 1,2 х 0,6	3,7	коробка	7	0,24	30,1	21	10	210
Акустилайн Медико Баффл 1,2 х 1,2	7,1	коробка	7	0,46	58,8	7	10	70
Акустилайн Медико Баффл 2,4 х 1,2	14,9	паллета	23	2,98	90,3	15	11	165
Акустилайн Медико Баффл Ø1,2	5,9	коробка	7	0,46		7	10	70
Акустилайн Медико Баффл Ø0,9	1,5	коробка	7	0,26		14	10	140
Акустилайн Медико Баффл Ø0,8	2,6	коробка	7	0,21		14	10	140
Акустилайн Медико Баффл Ø0,6	3,3	коробка	7	;0,12		42	10	420

Хранение изделий допускается в сухих, чистых, закрытых помещениях при температуре не ниже +5^oC и относительной влажности воздуха не более 65%. Транспортирование изделий допускается при отрицательных температурах при условии кратковременного воздействия и сохранности упаковки.

Хранение изделий при температуре ниже +5^oC, а также длительное воздействие отрицательных температур не допускается и может привести к ухудшению эксплуатационных характеристик.

Высота штабеля панелей, упакованных в пленку или бумагу, при хранении и транспортировке не должна превышать 2 м. Перед отгрузкой панелей потребителю следует выдержать их на складе не менее суток.

Не допускается установка других материалов на упакованные паллеты.

Переноску больших панелей (2,4х1,2 м) необходимо осуществлять с помощью 2 или 4 человек вдоль длинной стороны панели. Не допускать изгиба панелей.

Перед монтажом панели должны пройти акклиматизацию.

Срок хранения 24 месяца.

По истечении гарантийного срока хранения продукция должна быть проверена на соответствие заявленным характеристикам и в случае подтверждения соответствия срок хранения может быть продлен.
